Ändern der Anzeigeeigenschaften eines Querschnitts

So erstellen Sie einen Querschnitt

• Klicken Sie auf das entsprechende Symbol in der Querschnitt-Überlagerung. Der Querschnitt wird in der Szene hervorgehoben.

Es gibt zwei Komponenten eines Querschnitts, die Sie auf dem Bildschirm sehen können:

• Griff: Dies ist die Ebene (oder mehrere Ebenen bei einem Eckquerschnitt), die das Objekt schneidet.
• Umriss: Die Linien, die anzeigen, wo die Oberflächen der Objekte von den Ebenen geschnitten werden.


So aktivieren bzw. deaktivieren Sie Umrisse

1. Klicken Sie mit der rechten Maustaste auf das Querschnitt-Symbol in der Querschnitte-Überlagerung, und wählen Sie Eigenschaften.

2. Aktivieren oder deaktivieren Sie im sich öffnenden Fenster Eigenschaften die Option Umriss aktivieren.

Drücken Sie UMSCHALT+X, um die Griff-Sichtbarkeit umzuschalten. Klicken Sie alternativ dazu mit der rechten Maustaste auf einen Griff, und wählen Sie Querschnitts-Griffe ausblenden aus. Zeigen Sie den Griff wieder an, indem Sie Optionen > Querschnitts-Griffe anzeigen auswählen.

So ändern Sie die Farbe des Griffs und des Umrisses

1. Klicken Sie mit der rechten Maustaste auf das Querschnitt-Symbol in der Querschnitte-Überlagerung, und wählen Sie Eigenschaften.

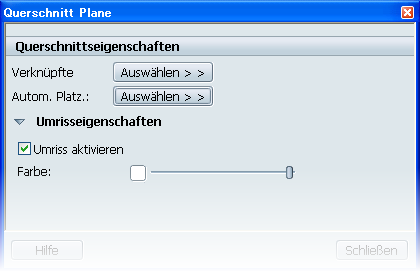

2. Klicken Sie im sich öffnenden Fenster Eigenschaften auf das Farbfeld.
3. Wählen Sie eine neue Farbe in der Farbauswahl, die geöffnet wird, und schließen Sie dann die Farbauswahl.
4. Verwenden Sie im Fenster Querschnittseigenschaften den Farb-Shader, um eine Farbe aufzuhellen oder abzudunkeln.

Die Umrissfarbe ändert sich entsprechend Ihrer Auswahl. Der Griff wird auch in der gleichen Farbe angezeigt. Dadurch ist es einfacher, zwischen Querschnitten zu unterscheiden, wenn Sie über zahlreiche Querschnitte in einer Szene verfügen.

Sie können einen Querschnitt wie Objekte ausblenden; siehe Ein- und Ausblenden von Objekten. Wenn ein Querschnitt ausgeblendet ist, wird das Objekt vollständig angezeigt. Sie können Querschnitte zu Modellalternativen hinzufügen und ihre Sichtbarkeit mithilfe des Drehbuchs auslösen.
