挤出多边形组件

可以使用“挤出”(Extrude)功能（“编辑网格 > 挤出”(Edit Mesh > Extrude)）从现有多边形组件创建新的多边形组件。在挤出多边形组件（例如面、边或顶点）时，可以从选定的多边形组件创建其他多边形组件。使用“挤出”(Extrude)功能可以：

• 通过挤出在本课程的上一节中所创建的多边形面来创建头盔的前下方区域。
• 绕防护面罩并沿下底边“挤出”(Extrude)边。

为前下方区域挤出多边形面

1. 将场景视图放大为单个透视视图。

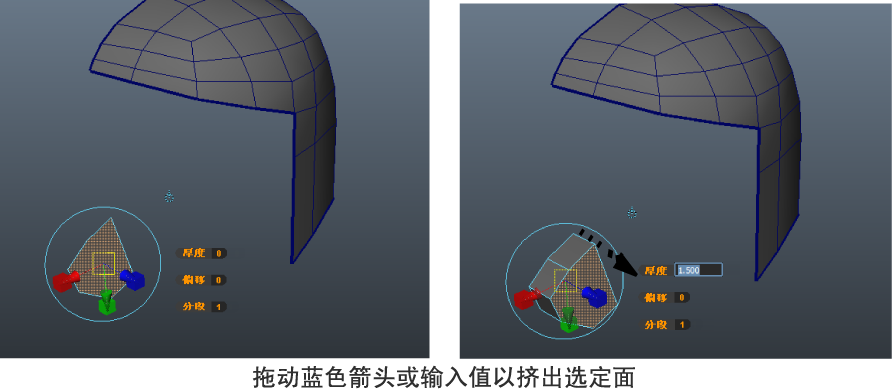

2. 在多边形面仍处于选中状态时，选择“编辑网格 > 挤出”(Edit Mesh > Extrude)。

   选定面上将显示挤出操纵器。

3. 在透视图中，于“厚度”(Thickness)字段中输入值 1.5，以挤出网格部分：

4. 按 g 键再次挤出。
5. 在“厚度”(Thickness)字段中输入值 2.0。
6. 单击围绕操纵器的蓝色大圆以显示旋转操纵器，然后拖动绿色圆形操纵器旋转挤出角度以匹配参考草图中的角度（参见下图）。您也可以打开“通道盒”(Channel Box)，将“局部旋转 Y”(Local Rotate Y)设置为 -26。
7. 再次按 g 键以创建第三个挤出区域。
8. 在“厚度”(Thickness)字段中输入值 3.0。
9. 在“通道盒”(Channel Box)中输入以下值以调整挤出角度：
   • 局部旋转 X (Local Rotate X)：12
   • 局部旋转 Y (Local Rotate Y)：-30
   • 局部旋转 Z (Local Rotate Z)：16
   • 局部缩放 X (Local Scale X)：0.5
   • 局部缩放 Y (Local Scale Y)：1
   • 局部缩放 Z (Local Scale Z)：1.3

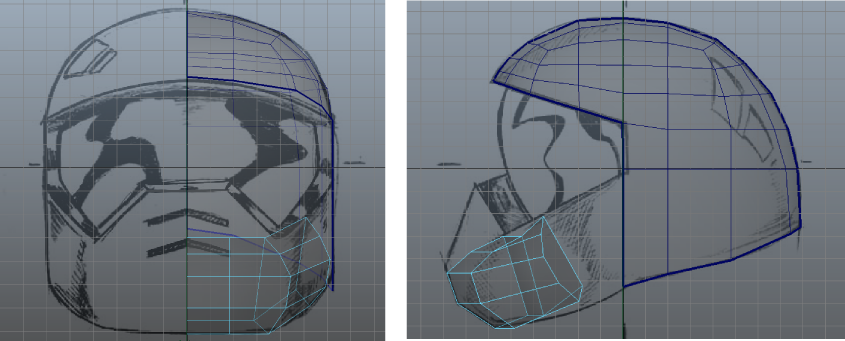

10. 您可能还希望从前视图或侧视图查看挤出，以确保挤出不会向外延伸到侧区域之外。

11. 保存您的工作。

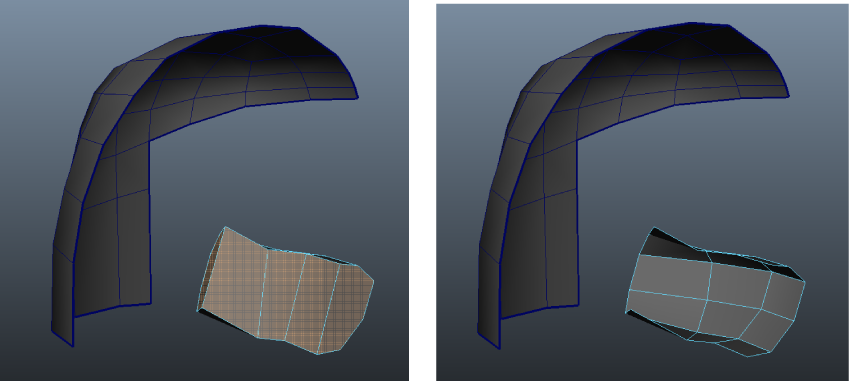

在挤出的网格上删除不需要的面

1. 翻滚透视视图，直到您可以查看前下方区域的内侧（请参见下图）。
2. 选择刚刚挤出的网格内侧上的面，包括挤出两端的面。

   需要这些面才能创建下方区域的挤出区域，但其他情况下不需要这些面。

3. 按 Delete 键以删除选定面。

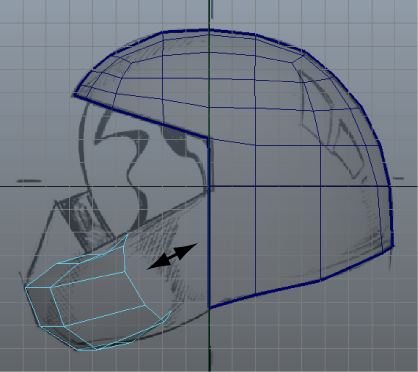

   完成后，下方区域的上次挤出的段和头盔网格之间将存在间隙。



在本课程的下一节中，会将这些单独的网格组合在一起，然后在它们之间创建一个用于起桥接作用的网格。若要准备桥接，需要在头盔网格上挤出多个边，以便在创建桥接时边数匹配。

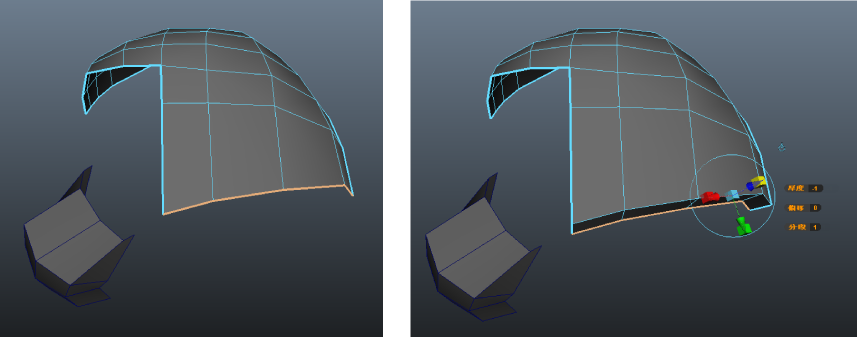

挤出头盔网格的底边

1. 在透视视图中，使用“选择 > 选择边界边工具”(Select > Select Border Edge Tool)选择头盔网格的下部边。
2. 选择“编辑网格 > 挤出”(Edit Mesh > Extrude)，然后向显示的“厚度”(Thickness)字段中输入值 -1.0。

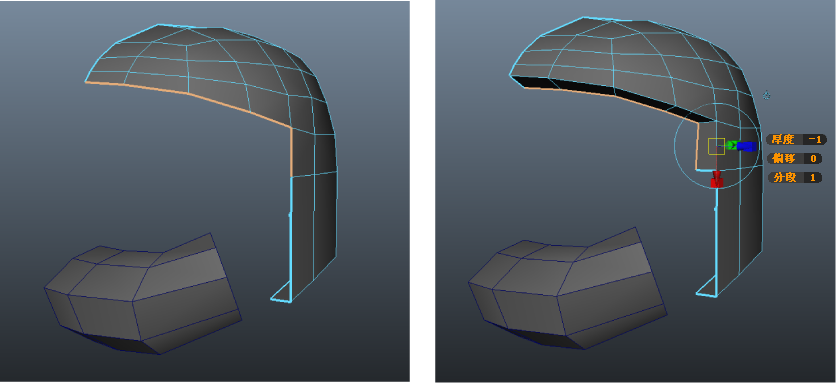

为防护面罩挤出顶边和侧边

1. 在透视视图中，使用“选择 > 选择边界边工具”(Select > Select Border Edge Tool)在头盔网格上选择上部边和侧边（请参见下图）。
2. 选择“编辑网格 > 挤出”(Edit Mesh > Extrude)，然后向显示的“厚度”(Thickness)字段中输入值 -1.0。

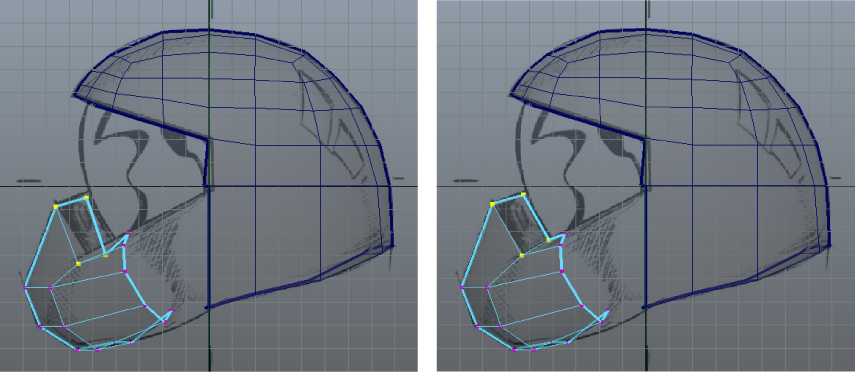

移动前下方区域上的顶点以匹配参考草图

1. 在透视视图中，在头盔上单击鼠标右键，并选择顶点模式以将选择类型更改为顶点。

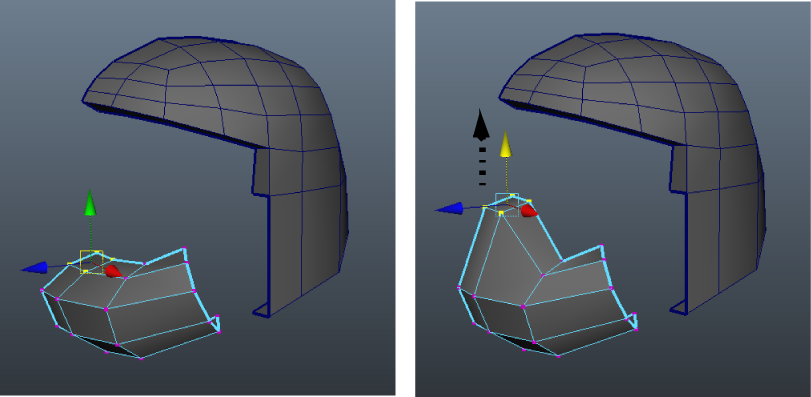

2. 选择头盔前下方区域上靠近对称轴的四个顶点（参见下图）并使用“移动工具”(Move Tool)，通过拖动“移动工具”(Move Tool)操纵器上的绿色箭头来向上移动选定的顶点，以便在这些顶点显示在各种正交视图中时，头盔的前下方区域与参考草图匹配。

3. 调整下方区域上可能需要略微重新定位的任何顶点，方法是根据需要选择并移动这些顶点。


若要准备教程的下一部分，请打开 Helmet2.mb 场景文件（“文件 > 打开场景”(File > Open Scene)）或继续使用当前场景。
