指定材质着色器

若要准备对几何体进行渲染，可以将 Mental Ray“mia_material_x”着色器指定给水罐、玻璃和水网格。对玻璃和水使用“mia_material_x”着色器预设可提供一种便捷的方法，来在这些材质上设定适当的折射、反射率和透明度值。有关材质着色器的详细信息，请参见 Mental Ray mia_material/mia_material_x 着色器属性部分（位于手册的“渲染和渲染设置”部分中）。

将材质指定给水罐和玻璃对象

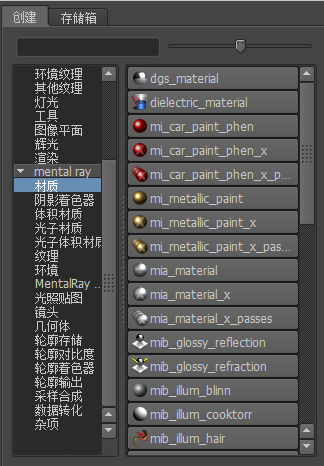

1. 在“Hypershade”（“窗口 > 渲染编辑器 > Hypershade”(Window > Rendering Editors > Hypershade)）中的“mental ray”下，单击“材质”(Materials)。

   “Hypershade”的右侧面板现在显示 Mental Ray 着色器节点的列表。


2. 从该列表中选择“mia_material_x”。

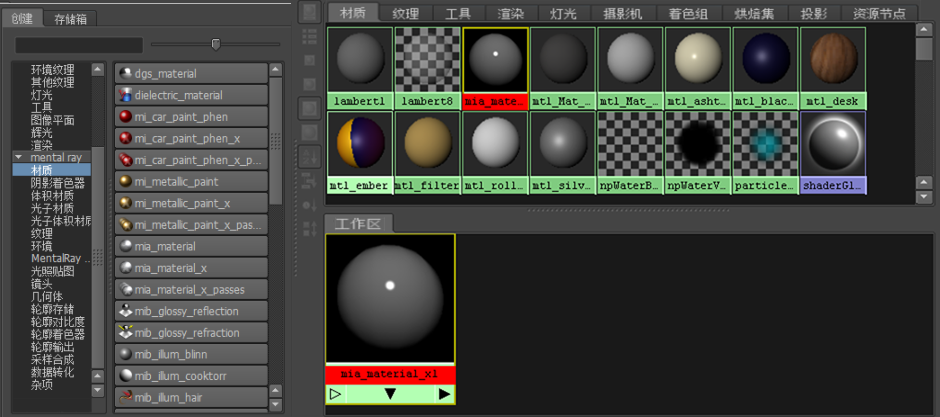

   “mia_material_x”材质样例显示在“Hypershade”的“工作区”(Work Area)选项卡中，材质属性显示在“属性编辑器”(Attribute Editor)中。


3. 在“属性编辑器”(Attribute Editor)中，将材质重命名为 mia_material_pitcher。
4. 单击并按住“预设”(Presets)按钮，选择“GlassThin”，然后选择“替换”(Replace)。
5. 在“折射”(Refraction)区域中，单击“颜色”(Color)旁边的色样。

   “颜色选择器”(Color Chooser)随即出现。

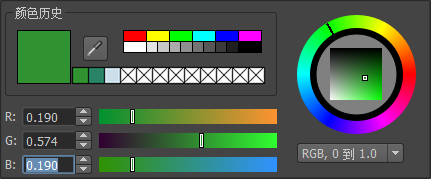

6. 在“颜色选择器”(Color Chooser)中，从窗口右下角的列表中选择“RGB 0 到 1.0”(RGB 0 to 1.0)，并在“RGB”字段中键入以下颜色值：
   • R：0.190
   • G：0.574
   • B：0.190

7. 使鼠标离开“颜色选择器”(Color Chooser)以关闭它。
8. 在“大纲视图”(Outliner)中，选择 grp_Pitcher 对象。
9. 若要将材质指定给水罐，请在“Hypershade”的“工作区”(Work Area)选项卡中，在 mia_material_pitcher 上单击鼠标右键 ()，然后从标记菜单中选择“为当前选择指定材质”(Assign Material To Selection)。

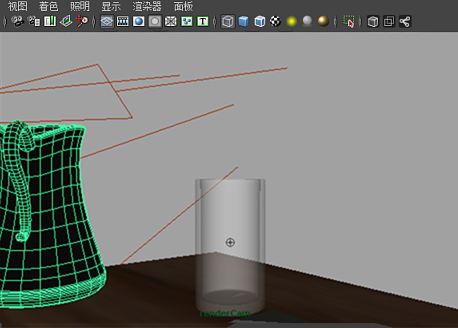

   在场景视图中，水罐变为黑色。在使用 mental ray for Maya 渲染器渲染帧后，只能看到材质的真实颜色和纹理。


10. 通过使用以下设置重复步骤 2 到 10，将材质指定给玻璃和水网格：

    对于玻璃 (geo_glass) 网格：

    • 将材质重命名为 mia_material_glass。
    • 选择“预设 > GlassThin > 替换”(Presets > GlassThin > Replace)。
    • 在“折射”(Refraction)区域中，将“颜色”(Color)设定为“R”：0.797，“G”：0.875，“B”：0.915。

    对于水 (Water_Mesh) 网格：

    • 将材质重命名为 mia_material_water。
    • 选择“预设 > 水 > 替换”(Presets > Water > Replace)。
    • 在“漫反射”(Diffuse)区域中，将“颜色”(Color)设定为“R”：0.164，“G”：0.512，“B”：0.402。
    • 在“折射”(Refraction)区域中，将“透明度”(Transparency)设定为 1.0。
