创建法线贴图





法线贴图是一种传递贴图类型,这表示它是从多边形对象创建的纹理。不同的传递贴图以不同的方式处理从多边形到纹理的转化。法线贴图捕获源网格的曲面法线信息,并使用它为目标网格照明。

为目标网格设定基础材质

  1. 在网格上单击鼠标右键,从弹出菜单中选择“指定新材质”(Assign New Material)

    “指定新材质”(Assign New Material)窗口随即出现。

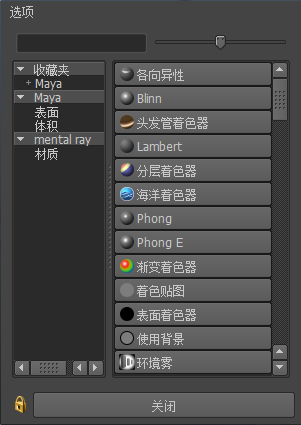

  2. 在材质列表中,选择“Blinn”

    Maya 会将默认的 Blinn 着色器应用于低分辨率网格。

  3. 关闭“属性编辑器”(Attribute Editor)

显示高分辨率网格

  1. 打开“大纲视图”(Outliner)“窗口 > 大纲视图”(Window > Outliner))。
  2. “大纲视图”(Outliner)中,选择 hi_res_toad。
  3. 在主菜单栏上,选择“显示 > 显示 > 显示当前选择”(Display > Show > Show Selection)

    两种网格均会显示在场景中,相互重叠。

  4. 取消选择高分辨率网格。

创建法线贴图

  1. 选择“照明/着色 > 传递贴图(Lighting/Shading > Transfer Maps)”。

    此时将显示“传递贴图”(Transfer Maps)窗口。

    通过“传递贴图”(Transfer Maps)窗口,可以基于从多边形模型的映射创建各种纹理。首先,需要指定用于传递的源和目标网格。

  2. “大纲视图”(Outliner)中,选择 Toad_lo_res:lo_res_toad。
  3. “传递贴图”(Transfer Maps)窗口的“目标网格”(Target Meshes)区域中,单击“添加选定对象”(Add Selected)
  4. “大纲视图”(Outliner)中,选择 hi_res_toad。
  5. “传递贴图”(Transfer Maps)窗口的的“源网格”(Source Meshes)区域中,单击“添加选定对象”(Add Selected)

接下来,需要设定“搜索封套”(Search Envelope)

“搜索封套”(Search Envelope)表示考虑用于纹理的目标几何体的体积。源网格中“搜索封套”(Search Envelope)和目标网格之间的任何部分都将映射到纹理。

通常,您会希望“搜索封套”(Search Envelope)包含整个源网格,以便不会错过任何细节。

设定搜索封套

  1. “传递贴图”(Transfer Maps)窗口的“目标网格”(Target Meshes)区域中,将“显示”(Display)的下拉菜单设定为“封套”(Envelope)

    低分辨率的蟾蜍将替换为半透明的红色网格。

    该红网格表示“搜索封套”(Search Envelope)

  2. “搜索封套(%)”(Search envelope (%))下的滑块向右拖动。

    红色网格将增大。

  3. 拖动滑块以使红色网格刚好包含所有高分辨率网格,而不留下任何白点(不包括眼睛)。您也可以在滑块旁边的框中输入值。在本例中,值 4.3 刚好足以覆盖两个网格。
  4. “显示”(Display)设定回“网格”(Mesh)

现在可以设定法线贴图选项。

设定法线贴图选项

  1. “传递贴图”(Transfer Maps)窗口中的“输出贴图”(Output Maps)下,单击“法线”(Normal)
  2. “法线贴图”(Normal Map)文本字段中,单击浏览图标 ()。

    将显示文件浏览器。

  3. 导航到 GettingStarted2014LessonData\UVMapping 并输入名称 toad_texture。
  4. “文件格式”(File Format)设定为 DDS (dds)。
  5. 单击“保存”
  6. “传递贴图”(Transfer Maps)窗口中,在“连接输出贴图”(Connect Output Maps)下,将“将贴图连接至”(Connect maps to)设定为“指定的着色器”(Assigned shader)
  7. “Maya 公用输出”(Maya Common Output)下,将“贴图宽度”(Map width)“贴图高度”(Map height)设定为 1024,将“采样质量”(Sampling quality)设定为“中(4x4)”(Medium (4x4)
  8. 单击“烘焙并关闭”(Bake and Close)

    Maya 将生成法线贴图。

    注意

    可能需要几分钟的时间,Maya 才能生成法线贴图。
