クイックストレッチ

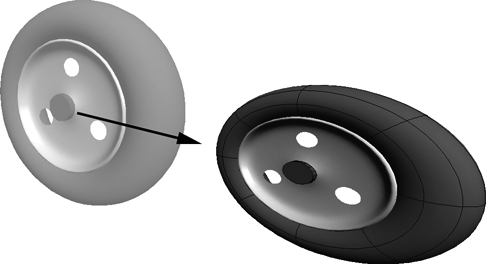

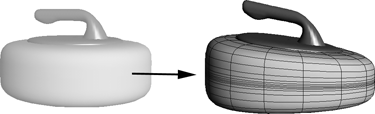

クイックストレッチは、オブジェクトのシェイプをモーションに基づいて自動的に変更する、アニメートされたデフォーメーションです。クイックストレッチによりオブジェクトのデフォーメーションは、オブジェクトの速度と加速度に基づいてモーションの進行中に計算されます。直線的なモーションや回転モーションに基づき、オブジェクトを屈曲、伸長、軟化させることができます。

クイックストレッチデフォーメーションの計算に使用するモーションには、リニア速度、リニア加速度、回転速度、回転加速度の 4 つのコンポーネントがあります。モーションコンポーネントの詳細については、「モーションコンポーネント」を参照してください。

各モーションコンポーネントには、最大で 3 つのクイックストレッチデフォーメーション(フレックス、ストレッチ、およびイールド)を適用できます。これらのデフォーメーションタイプの異なるエフェクトについては、「クイックストレッチデフォーメーションタイプ」を参照してください。

クイックストレッチを一度適用すれば、アニメーションを再生したり、ジオメトリビュー内でオブジェクトを簡単に移動させてみたりして、エフェクトを確認することができます。

クイックストレッチを適用する前に

クイックストレッチを適用する前に、オブジェクトセンターとサブディビジョンを確認してください。

オブジェクトセンター

クイックストレッチでは、オブジェクトセンターがデフォーメーションセンターとして使われます。ブランチモードで選択された階層では、親のセンターがデフォーメーションセンターとして使われます。

クイックストレッチが適用されたオブジェクトは、何らかの力(アクティブまたは慣性)を受けてデフォームしたように見えます。この力が適用される場所がデフォーメーションセンターとなります。

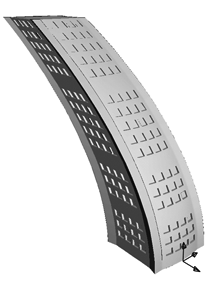

クイックストレッチでは、オブジェクトセンターがデフォーメーションセンターとして使われます。

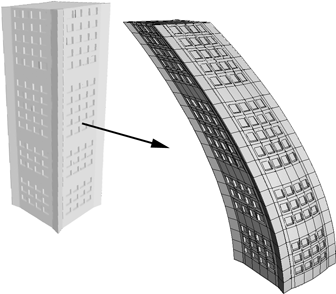

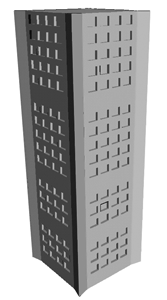

クイックストレッチを適用する前に、デフォーメーションを開始する場所にオブジェクトのセンターが配置されていることを確認します。たとえば、ビルがしなるような強風に直面する場合は、地面を起点に上方向にデフォームします。これは、ビルが地面に固定されていることを想定しているからです。

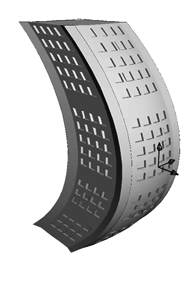

クイックストレッチを適用した後にセンターを移動する場合は、クイックストレッチデフォーメーションを変更する必要はありません。[センター]オペレータがスタックのクイックストレッチオペレータに追従するからです。スタック内のオペレータは並べ替えることができます(「オペレータの順序を変更する」を参照)。また、センターを移動する前にクイックストレッチオペレータを無効にすることも可能です(「上位スタックを無効にする」を参照)。

オブジェクトサブディビジョン

クイックストレッチはサブディビジョンを多く持つオブジェクトのデフォーメーションに適しているように思われますが、計算量が膨大になり、シーンが重いものになります。

オペレータスタックを使ってオブジェクトのサブディビジョンをいつでも変えることができます。少ないサブディビジョンで早く計算が済むようにして、最終的な結果が出た後にサブディビジョンを加えることができます。

クイックストレッチを適用する

クイックストレッチデフォーメーションを作成するには

オブジェクト、クラスタ、またはウェイトマップを選択します。
[デフォーム](Deform) [クイックストレッチ](QStretch)を選択します。このコマンドは、[Model]ツールバーと[Simulate]ツールバーの[修正]、および[Animate]ツールバーの[デフォーム](Deform)で使用できます。[Qストレッチオペレータ]プロパティエディタが表示されます。
必要に応じてパラメータを設定します。[Overview]プロパティページでは、それぞれのモーションコンポーネント([Linear Velocity/Acceleration]および[Rotational Velocity/Acceleration])に対して 3 種類のデフォーメーション([屈曲、伸長](Flex, Stretch)および[軟化](Yield))を切り替えることができます。.

これらの切り替えは別のプロパティページでも行うことができ、各モーションコンポーネントに関連するデフォーメーションをさらに細かくコントロールすることができます。
- モーションコンポーネントについては、「モーションコンポーネント」を参照してください。
- クイックストレッチのデフォーメーションタイプについては、「クイックストレッチデフォーメーションタイプ」を参照してください。

クイックストレッチデフォーメーションのビュー

クイックストレッチデフォーメーションを作成した後は、次のいずれかの手段でエフェクトを確認できます。

アニメーションを再生する。
[移動]ツールを使用し、オブジェクトをジオメトリビューで動かす。

モーションベクトルがアニメーションシークエンスの再生中に計算されるため、アニメーションを逆再生すると、生じるデフォーメーションは異なったものとなります。

同様に、あるフレームから別のフレームへジャンプする際に、非常に大きな速度または加速度を伴って位置が変わる場合は、非常に大きなデフォーメーションが生じることもあります。この場合、次の更新時にジオメトリは通常の状態に戻ります。

モーションコンポーネント

クイックストレッチでは、オブジェクトのモーションの次の 4 つの要素でオブジェクトをデフォームします。

リニア速度
リニア加速度
回転速度
回転加速度

移動するオブジェクトには速度があります。速度が変化すれば、これにアクセラレーションまたは減速が伴います。たとえば、定常 100km/h で移動する車の速度は 100 ですが、アクセラレーション(および減速)は 0 です。

速度とアクセラレーションはそれぞれ、さらに、直線と回転の 2 つのタイプに分けられます。たとえば、直線に沿って移動する車には直線モーションだけしかありませんが、一方その場でスピンするボールには回転モーションしかありません。モーションのタイプに関わらず、オブジェクトの移動速度が大きいほど、デフォーメーションは大きくなります。

クイックストレッチデフォーメーションタイプ

どのような種類のモーションをオブジェクトに適用した場合も、フレックス、ストレッチ、イールド、またはこれらの任意の組み合わせによって、オブジェクトをデフォームできます。

各デフォーメーションタイプは個別にウェイティングできますが、そのエフェクトは加算されます。各エフェクトはそれぞれ可能な限り微調整できるように設計されているので、すべてのエフェクトを併用しても、最終的なデフォーメーション結果は容易に予測できます。

フレックス(屈曲)

一方向に高速で移動するフレキシブルオブジェクトは、空気抵抗や水の抵抗によってモーション方向に曲がる(またはたわむ)ように見えます。

ストレッチ

カートゥーンのような「スクワッシュ & ストレッチ」のエフェクトの場合は、オブジェクトはモーション方向に長く伸び、それ以外の方向では薄くなります。

イールド(軟化)

割り当てられた質量により、移動するオブジェクトは膨らむように見えます。これはオブジェクトの内部で質量の加重位置が変わるためです。

クイックストレッチの使用に関する注意

ここでは、クイックストレッチの使用時に役立つ情報を紹介します。

クイックストレッチとエンベロープ

同一オブジェクトで、クイックストレッチ、エンベロープの双方のデフォーメーションを併用する場合は、そのオブジェクトがエンベロープデフォーマの子である必要があります。たとえば、チェインルートはエンベロープジオメトリの親である必要があります。こうしておけば、ルート移動時にエンベロープのセンターも同時に移動します。

他方、エンベロープがルートの子でない場合は、オブジェクトはボーンエンベロープされているためルートに追従して移動しますが、オブジェクトのセンターが移動することがないため、クイックストレッチの効果があらわれません。

クイックストレッチとリジッドボディ

クイックストレッチは、リジッドボディダイナミクスでは使用できません。
