Импорт моделей

В данном разделе описывается, как импортировать модели с помощью меню "Файл" программы Showcase. (Чтобы импортировать файлы моделей, можно также перетащить их из проводника Windows непосредственно в окно Autodesk Showcase.)

Импорт файлов моделей

1. Выберите "Файл" > "Импорт" > "Импорт моделей".

   Откроется окно "Импорт моделей".

2. Для проверки параметров импорта моделей щелкните "Параметры". Эти параметры определяют, что будет импортировано из сцены. См. раздел О параметрах импорта 3D моделей.
3. Найдите и выберите подготовленные файлы моделей.

   Можно выбрать несколько файлов, нажав и удерживая клавишу Ctrl. Также можно выбрать группу файлов, расположенных рядом, удерживая нажатой клавишу Shift.

   Импорт нескольких файлов Revit не поддерживается. При выборе нескольких файлов Revit будет импортирован только самый большой из них.

4. Нажмите кнопку "Открыть".

   Процесс преобразования может занять некоторое время. После завершения модели отобразятся в окне Autodesk Showcase.

Просмотр статуса преобразования в формат A3G

При импорте файлы модели сначала преобразовываются в файлы A3G. Чтобы просмотреть статус этого процесса преобразования, выполните следующие действия.

1. Если в окне параметров импорта выбран параметр "Во время импорта отображать статус импорта", во время импорта автоматически откроется окно статуса импорта.

   Чтобы открыть это окно в любой момент, выберите "Файл" > "Импорт" > окно "Статус импорта" (или нажмите клавишу I).

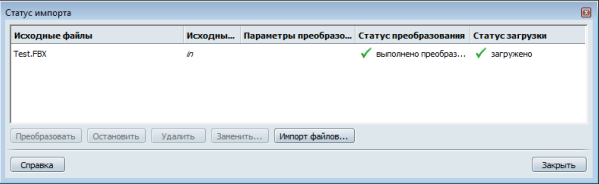

   В окне статуса импорта перечислены все импортированные файлы моделей, исходные единицы измерения, параметры их преобразования, статус и A3G-файлы, которые были созданы. В нем также отображается статус загрузки файла модели в окно Autodesk Showcase.

   Компания Autodesk рекомендует оставлять исходные единицы без изменений. Если изменить их, это изменит масштаб модели, и некоторые детали модели могут сместиться и занять неправильное положение. Следует масштабировать модель в Showcase или исходном программном обеспечении для моделирования, а не изменять параметры единиц измерения в окне статуса импорта.

   Примечание

   Если изменить модель в исходном программном обеспечении, а не в Autodesk Showcase, новый статус может не сразу отобразиться в окне статуса импорта. Для просмотра последних изменений закройте и вновь откройте окно.

2. Для сортировки записей по столбцу щелкните его заголовок.

   Чтобы обратить порядок в столбце, щелкните его заголовок еще раз. Стрелка показывает, в каком порядке (прямом или обратном) отображаются записи в столбце.

Устранение неполадок

• Прежде чем модель отобразится, может пройти определенное время. Статус ее загрузки отображается в окне статуса импорта.
• После загрузки модели могут быть расположены за границами отображаемого вида. Нажмите клавиши Ctrl + F для вписывания модели в вид.
• Чтобы проверить количество уровней детализации, выберите "Файл" > "Параметры" > "Производительность и качество", затем щелкните "Зафиксировать качество отображения на уровне" и, перемещая регулятор вперед и назад, просмотрите различные уровни детализации.

  Оптимизация трассировки лучей для частоты кадров или качества

• Если сложности при импорте файлов не устранены, см. раздел:

  Устранение неполадок при импорте моделей

Импорт дополнительных файлов моделей

1. Выберите "Файл" > "Импорт" > окно "Статус импорта".
2. Щелкните "Импорт файлов".

   Продолжите импорт дополнительных файлов, как описано в первой задаче данного раздела.
