Settings タブ




Settings タブには、リジッド ボディの品質の修正、マーカのラベル付け、セグメントのクリアとスワップなどで使用するプリファレンスやモードを設定するオプションがあります。また、マーカ セットのインポートやエクスポートもできます。

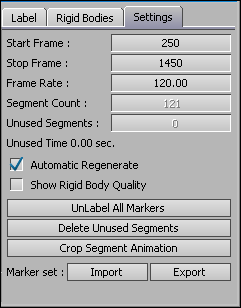

Settings ペイン

Start Frame

モーション ファイルの開始時間の値を表示します。Start Frame フィールドをダブルクリックして、開始時間の値を入力します。

Stop Frame

モーション ファイルの Stop Frame に対する終了時間の値を表示します。Stop Frame フィールドをダブルクリックして、終了時間の値を入力します。

Frame Rate

モーション ファイルのフレーム レートを表示します。この値は変更することができません。

Segment Count

モーション ファイル内のセグメントの総数を表示します。この値は変更することができません。

Unused Segments

マーカによってラベル付けされていないセグメントの数を表示します。未使用セグメントはラベルなしセグメントとも呼ばれています。

Unused Time

すべてのラベルなしセグメントの総時間を表示します。

Automatic Regenerate

Automatic Regenerate オプションをオンにすると、光学式データの構築中に、光学式データが自動的に再生成されます。光学式設定での変化をリアルタイムで表示する場合は、このオプションをオンにする必要があります。

Automatic Regenerate がオフになっている場合、Optical Options ペインのオプションの一部は利用できません。

Show Rigid Body Quality

Show Rigid Body Quality オプションを使用して、Optical エディタの下部にグレースケールのバンドを表示します。このバンドは、リジッド ボディに関連して選択したマーカの品質を示します。

部分的なオクルージョンの影響を受けている可能性のあるデータが、クオリティバーにグレーのグラデーションを使って表現されます。黒は非常に質の悪いデータ、ノイズ、あるいはピークを表します。白は良好なデータを表します。

このオプションを使用する前に、少なくとも 1 つのリジッド ボディを作成する必要があります。

リジッド ボディの質をモニタする」も参照してください。

UnLabel All Markers

マーカとデータ セグメント間のすべてのリンクを解除するには、UnLabel All Markers ボタンを使用します。マーカのリストは残りますが、各マーカのデータ セグメントへの割り当ては解除されます。

Delete Unused Segments

マーカによってラベル付けされていないすべてのセグメントを削除するには、Delete Unused Segments ボタンを使用します。このコマンドを使う必要があるのは、光学式データの再構築の完了後に、アニメーションの操作に関係のない未使用のデータ セグメントが残っている場合のみです。

Crop Segment Animation

不要な光学式データを削除するには、Crop Segment Animation ボタンを使用します。このオプションは、非常に大きな光学式データのごく一部分だけを保持する場合に便利です。

この機能を使用するには、維持したいデータの開始点を Start Frame フィールドで設定します。Stop Frame フィールドでデータの終了時間を設定して、Crop Segment Animation ボタンをクリックします。フレームの開始時間前とフレームの終了時間後のすべてのデータが削除されます。

Import および Export ボタン

Optical エディタで作成したマーカ セットのインポートとエクスポートを行うには、Marker set の横にある Import ボタンと Export ボタンを使用します。
