Display Options プロパティ




プロパティの Display Options グループでは、変換ピボットを表示するタイミングを指定したり、変換ピボットを個別に表示、または非表示にしたり、ピボットのサイズを定義したりすることができます。

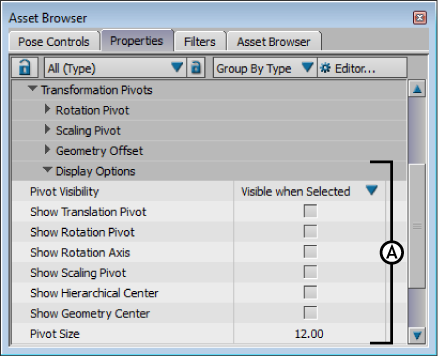

Properties ウィンドウ A. ピボットの Display オプション

Pivot Visibility

このメニューでは、選択したモデルの移動ピボット、回転ピボット、およびスケーリング ピボットが表示されるタイミングを指定できます。次の 3 つのオプションから選択することができます。

オプション 機能
Disabled ピボットは全く表示されません。
Visible when Selection ピボットは、オブジェクトを選択したときだけ表示されます。
Visible ピボットは常に表示されます。

Pivot Options

変換ピボットをタイプ別に表示または非表示にしたり、そのサイズを設定したりするには、プロパティの Pivot Options グループを展開します。

Show Translation Pivot

移動ピボットを表示します。このピボットは、選択したオブジェクトのローカルな移動が計算される位置を表します。

Show Rotation Pivot

回転ピボットを表示します。このピボットは、選択したオブジェクトのローカルな回転が計算される位置を表します。

Show Rotation Axis

選択したオブジェクトの回転軸を表わす軸アイコンを表示します。選択したオブジェクトの回転軸をオフセットしていない場合、その軸はオブジェクトの中心に表示されます。回転ピボットがオブジェクトからオフセットされている場合、その軸は回転ピボット上に表示されます。

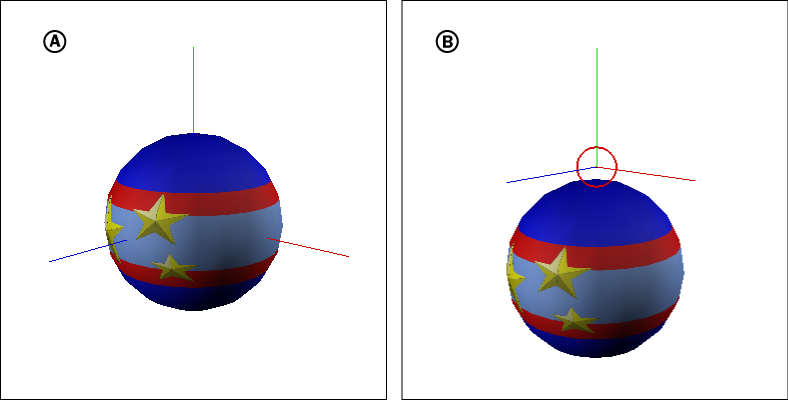

回転軸 A. ボールの中心にある回転軸 B. 回転軸は、回転ピボットを使って、ボールの一番上にオフセットされています。

Show Scaling Pivot

スケーリング ピボットを表示します。このピボットは、選択したオブジェクトのローカルなスケーリングが計算される始点を表します。

Show Hierarchical Center

選択したオブジェクトの最終座標変換を示すライト ブルーのアイコンを表示します。最終座標変換は、座標変換ピボット、DOF、および回転前後の順序の影響が計算された後の座標変換です。選択したオブジェクトが任意の子オブジェクトの親である場合、このポイントから子オブジェクトの座標変換が計算されます。

Show Geometry Center

選択したオブジェクトの中心がその階層的中心からオフセットされたとき、その中心にオレンジ色の軸を表示します。

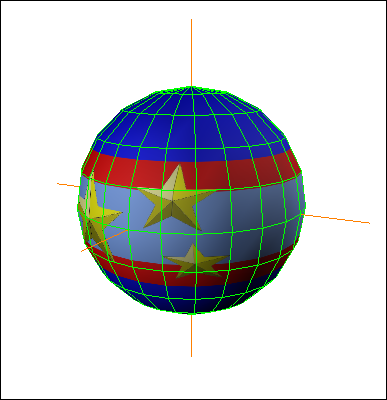

ボール上に表示されたジオメトリー中心アイコン

Pivot Size

変換ピボットのサイズを設定します。デフォルト サイズは 12 です。ピボットは、ズーム インやズーム アウトを実行した場合でも、Viewer ウィンドウでは常に同一サイズで表示されます。
