使用“通用操纵器”(Universal Manipulator)

“通用操纵器”(Universal Manipulator)合并了“移动工具”(Move Tool)、“旋转工具”(Rotate Tool)和“缩放工具”(Scale Tool)的功能。它也可以用于输入精确的值，直接缩放和旋转场景视图中的对象。

若要显示“通用操纵器”(Universal Manipulator)，请在选择对象前或在选择对象后执行下列操作之一：

• 使用 单击“常规”(General)工具架中的“通用操纵器”(Universal Manipulator)图标 。
• 选择修改 > 变换工具 > 通用操纵器(Modify > Transformation Tools > Universal Manipulator)。
• 按 +T。

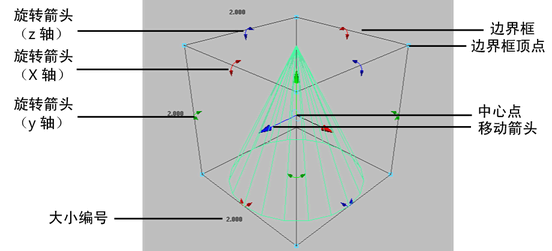

对象周围显示“通用操纵器”(Universal Manipulator)界面。

旋转箭头基于旋转所围绕的轴进行颜色编码（红色为 X 轴，绿色为 Y 轴，蓝色为 Z 轴）。选定箭头为黄色。

沿轴移动对象

1. 拖动一个移动控制柄。

系统将以浅蓝色显示数字，表示距离移动起点的距离。

沿轴精确移动对象

1. 选择一个移动箭头。

   此时将显示数值输入文本框。

2. 键入一个值并按 Enter 键。

自由移动对象

1. 拖动操纵器箭头的中心点。

此时将红色、黄色和蓝色的向量线以及浅蓝色数字，表示距离移动起点的距离。

自由旋转对象

1. 拖动旋转控制柄。

精确旋转对象

1. 选择旋转箭头。

   此时将显示数值输入文本框。

2. 输入一个角度值并按 Enter 键。
   注意

   无论“工作单位”的设置是什么，输入的值都以度为单位。

按比例缩放对象

1. + 拖动边界框顶点。

此时将显示数字，表示对象每个尺寸的大小。

这将从边界框的对角开始缩放对象。若要从边界框的中心缩放，则按 + + 拖动。

缩放对象一个尺寸

1. 拖动边界框顶点。

此时将显示数字，表示对象每个尺寸的大小。

这将从边界框的对角开始缩放对象。若要从边界框的中心开始缩放对象，则按 键 + 拖动。

精确缩放对象

1. 单击一个尺寸数字。

   此时将显示数值输入文本框。

2. 键入一个值并按 Enter 键。

精确缩放对象的一个尺寸

1. 按 键 + 单击尺寸数字。

   此时将显示数值输入文本框。

2. 键入一个值并按 Enter 键。
