沿不同的轴变换

沿激活的对象轴移动或缩放

“移动工具”(Move Tool) /“缩放工具”(Scale Tool)可以设置为沿激活的对象轴移动/缩放对象。通常用户会激活构造平面，但实际上所有对象均可以激活。

示例：沿激活的对象轴移动对象

1. 创建构造平面（创建 > 构造平面(Create > Construction Plane)）。
2. 旋转平面。
3. 选定平面后，单击“状态行”(Status Line)中的“激活选定对象”(Make the selected object live)图标 ，或选择修改 > 激活(Modify > Make Live)。
4. 创建其他形状（此处为多边形圆环）。
5. 执行以下一种操作，打开“移动工具”(Move Tool)设置：
   • 双击“移动工具”(Move Tool)图标。
   • 选择修改 > 变换工具 > 移动工具(Modify > Transformation Tools > Move Tool) > 。
6. 在“移动工具”(Move Tool)选项的“移动设置”(Move Settings)部分，将“移动”(Move)设置更改为“沿激活对象的轴”(Along Live Object Axis)。

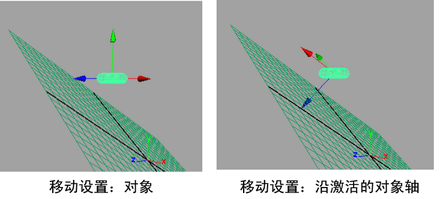

   移动工具的移动箭头将与激活的构造平面对齐。



通过单击并拖动移动箭头，现在可以通过受约束的方式移动环面：沿曲面向两个方向移动，或向与曲面精确垂直的方向移动。

单击并拖动移动箭头的中心点将按默认行为移动对象（捕捉到激活的几何体）。有关详细信息，请参见修改 > 激活(Modify > Make Live)和移动工具(Move Tool)。

激活对象的几何体并不重要；移动始终会对齐到激活对象的轴。

将“移动/缩放”轴的方向设置为朝向点

“移动工具”(Move Tool) /“缩放工具”(Scale Too)可以设置为沿通过点选择定义的轴变换选定的对象。

示例：设置移动工具的轴

1. 选择对象。
2. 双击“工具箱”(Toolbox)中的“移动工具”(Move Tool)图标。

   此时将显示“工具设置”(Tool Settings)编辑器。

3. 在“工具设置”(Tool Settings)编辑器中，单击“设置为点”(Set to Point)。
4. 在场景中选择一个顶点，可以是任何对象上的顶点，包括当前选定的对象（在对象上单击鼠标右键，然后从标记菜单中选择“顶点”(Vertex)）。

“移动工具”(Move Tool)的轴将发生更改。

打开“移动工具”(Move Tool)设置（双击“移动工具”(Move Tool)图标或选择修改 > 变换工具 > 移动工具(Modify > Transformation Tools > Move Tool) > ）并检查“自定义轴方向”(Custom Axis Orientation)下的三个方框，可以看到新轴设置。

将以上步骤中的“移动工具”替换为“缩放工具”(Scale Tool)，就可以使用几乎一样的工作流设置“缩放工具”(Scale Tool)的轴。

将“移动/缩放”轴与边或面对齐

“移动工具/缩放工具”(Move Tool / Scale Tool)可以设置为沿边或面定义的轴移动选定的对象。

示例：将“移动”轴与边或面对齐

1. 选择对象。
2. 双击“工具箱”(Toolbox)中的“移动工具”(Move Tool)图标。

   此时将显示“工具设置”(Tool Settings)编辑器。

3. 在“工具设置”(Tool Settings)编辑器中，单击“设置为边”(Set to Edge)或“设置为面”(Set to Face)。
4. 在场景中选择边或面，可以是任意对象上的边或面，包括当前选定的对象（在对象上单击鼠标右键，然后从标记菜单中选择“边”(Edge)或“面”(Face)）。

“移动工具”(Move Tool)的轴将发生更改。

打开“移动工具”(Move Tool)设置（双击“移动工具”(Move Tool)图标或选择“修改 > 变换工具 > 移动工具”(Modify > Transformation Tools > Move Tool) > ）并检查“自定义轴方向”(Custom Axis Orientation)下的三个方框，可以看到新轴设置。

将以上步骤中的“移动工具”替换为“缩放工具”(Scale Tool)，就可以使用几乎一样的工作流对齐“缩放工具”(Scale Tool)的轴。

沿自定义轴“移动/缩放”

“移动/缩放工具”(Move/Scale Tool)可以设置为沿自定义轴移动/缩放对象。

1. 执行以下一种操作，打开“移动/缩放工具”(Move/Scale Tool)设置：
   • 双击“移动工具”(Move Tool)图标或“缩放工具”(Scale Tool)图标。
   • 选择修改 > 变换工具 > 移动工具(Modify > Transformation Tools > Move Tool) > 或修改 > 变换工具 > 缩放工具(Modify > Transformation Tools > Scale Tool)。

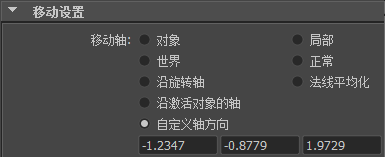

2. 在“移动设置”(Move Settings)（“缩放设置”(Scale Settings)）部分，按弧度输入自定义轴的 X、Y 和 Z 偏移。
