投影(Projection)

使用可用投影类型之一，将任何 2D 纹理转化为可以放置在表面上的 3D 纹理。用于调整表面上的纹理放置。

在“创建栏”(Create Bar)中查找该工具（请参见隐藏、调整或自定义“创建”栏）。

若要使用该工具，请参见使用投影工具。

交互式放置(Interactive Placement): 在场景视图中显示“投影”(Projection)操纵器。

提示
使用“适应边界框”(Fit To BBox)可以使操纵器聚集在对象周围。

结合使用这些操纵器和 Maya 的变换工具，可以在三个维度上定向和定位纹理贴图。用于纹理映射的操纵器与用于纹理多边形的操纵器完全相同。详细信息请参见多边形建模概述（位于手册的“多边形建模”部分）。

注意如果不存在 place3dTexture 节点，Maya 将显示以下警报框：

单击“创建一个放置节点”(Create a placement node)按钮可以创建 place3dTexture 节点。
适应边界框(Fit To BBox): 纹理贴图与贴图对象或集的边界框重叠。请参见交互式放置。

投影类型(Proj Type)

从下拉列表中选择投影类型可以显示七个投影操纵器。

禁用(Off): 不使用投影类型。

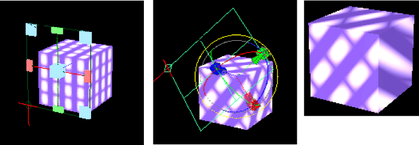

平面(Planar): 默认的“投影类型”(Proj Type)。将纹理放置在平面表面上，并将其投影到对象上。

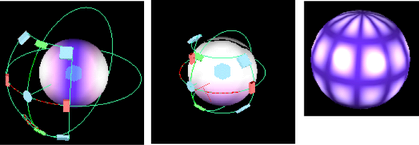

球形(Spherical): 将纹理放置在球体内，并将其投影到对象上。

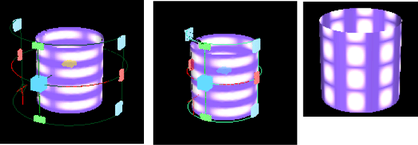

圆柱形(Cylindrical): 将纹理放置在圆柱体内，并将其投影到对象上。

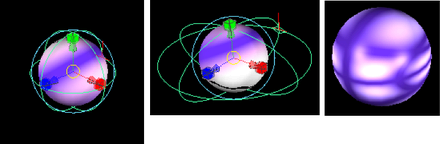

球(Ball): 将纹理放置在球内，并将其投影到对象上。例如，Maya 投影纹理的方式就像绕棒棒糖拉动糖果包装纸一样。-z 极上有一个映射收缩点，与球形和圆柱形映射中的 +y 和 -y 极上的两个收缩点相对。

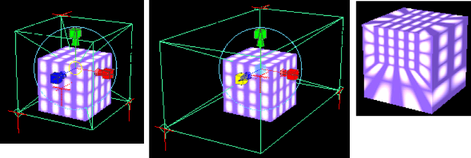

立方(Cubic): 将投影表面定义为长方体。Maya 将图像放置在每个平面上，并将它们投影到对象上。

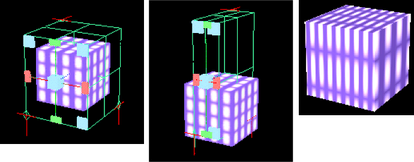

三平面(Triplanar): 沿曲面法线的最大方向所定义的轴挤出纹理。纹理的投影方式很像绕圆弧拉动织物。

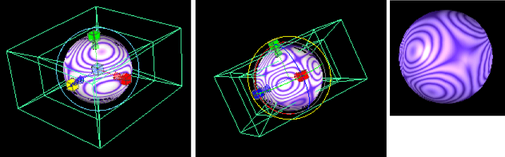

同心(Concentric): 将纹理的垂直切片从体素的内边缘投影到外边缘。用于每个体素的垂直切片是随机选择的。体素是 3D 版本的矩形 — 体素栅格是一系列 3D 立方体，它们整齐排列形成较大立方体。
透视(Perspective): 将 3D 元素与背景图像或活动动作序列集成。

示例

您的背景序列是桌子上的花瓶，您希望放大它。生成与花瓶完全匹配的参数化或实体纹理贴图可能很难，但如果使用“透视投影类型”(Perspective Proj Type)，则可以将背景序列中花瓶的真实图像投影到放置在匹配位置的 3D 花瓶上。这从摄影机的视点实现了纹理的完全匹配。

您希望将 3D 飞碟放置在街道场景的图像中。街道场景的图像应精确反射到飞碟上。使用环境纹理可以实现该目的，但这将要求您提供其他图像 — 如果使用“透视投影类型”(Perspective Proj Type)，可以将街道场景的图像投影到替代几何体上。投影到替代几何体上的图像精确反射到飞碟上。

图像(Image): 用作贴图的 2D 纹理。

提示
若要撤消映射，请在“属性编辑器”(Attribute Editor)中，当光标位于属性名称上时单击鼠标右键，然后从弹出菜单中选择“断开连接”(Break Connection)。
U 向角度(U angle): 仅限球形和圆柱形映射。更改“U 向角度”(U angle)。
V 向角度(V angle): 仅限球形映射。更改“V 向角度”(V angle)。

当“投影类型”(Proj Type)为透视时，控制投影节点。

适配类型(Fit Type)

当“投影类型”(Proj Type)为透视时，控制纹理如何适应摄影机。从以下选项中选择：

无(None): 不会挤压或拉伸图像以适配。它的一个轴（由“适配填充”(Fit Fill)设置确定）适应胶片门，另一个轴相应调整大小。
匹配摄影机胶片门(Match Camera Film Gate): 压缩图像以适应胶片门。
匹配摄影机分辨率(Match Camera Resolution): 如果使用该选项来匹配背景，请将这些设置与“图像平面”(Image Plane)中的设置匹配。通常，图像平面与渲染图像的大小相同。如果是这样，请使用“匹配摄影机分辨率”(Match Camera Resolution)设置。

适配填充(Fit Fill): 仅当 “投影类型”(Proj Type) 为 “透视”(Perspective) 且 “适配类型”(Fit Type) 为 “无”(None)时可用。如果图像平面纵横比与胶片门纵横比不同，则该属性决定图像的哪个轴适应胶片门。

控制添加到“投影”(Projection)节点的分形噪波量。（添加分形噪波会随机化或模糊纹理）。

振幅 X (Amplitude X) /振幅 Y (Amplitude Y): 缩放添加到投影的 X 或 Y 方向上的分形噪波量。当“振幅 X”(Amplitude X)和“振幅 Y”(Amplitude Y)为 0 时，不添加分形噪波。
比率(Ratio): 控制分形噪波的频率。增加该值可以增加细节的精细度。
涟漪(Ripples): 确定投影图像投影时的波动程度，但控制添加到纹理的任何分形噪波的频率的缩放。如果在任何方向上增加，则分形细节看起来像是在该方向上进行了涂抹。

深度(Depth): 控制添加“涟漪”(Ripples)时纹理执行的计算量。分形噪波（如涟漪）由数学进程创建；该进程通过的级别越多，它生成的分形越详细，但所需的时间也越长。通常，纹理会选择适合渲染体积的级别。可以使用“最小深度”(Depth Min)和“最大深度”(Depth Max)来控制计算的最小量和最大量。
