“DetachSurface”节点





这些为 detachSurface 选项。这些选项显示在“属性编辑器”(Attribute Editor)中。

分离曲面历史(Detach Surface History)

这些为“分离曲面历史”(Detach Surface History)部分中的选项。

输入曲面(Input Surface)

“输入曲面”(Input Surface)信息为只读。它使您能够访问分离的曲面的历史记录。单击箭头按钮选择曲面,然后打开其编辑器的部分。

方向(Direction)

使用“方向”(Direction)菜单项指定分离的方向。

参数(Parameter)

可以输入参数值来更改发生分离的位置。

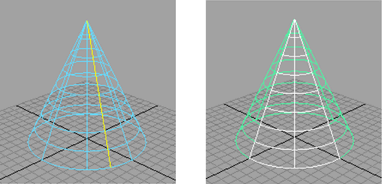

在下图中,选择、移动然后分离 V 向等参线两次。第一次分离移动圆锥体的接缝,它在 V 向呈周期性。

如果更改参数值,则会增加或减小分离区域。在下例中,参数值增加至 1.5。

若要更改分离的方向,请选择“方向”(Direction)弹出菜单中的“U”,以将等参线按 U 方向从参数值 1.5 中分离。

可以使用“显示操纵器工具”(Show Manipulator Tool)编辑分离的区域。在“通道盒”(Channel Box)中选择分离的曲线和 detachSurface 节点,然后选择“显示操纵器工具”(Show Manipulator Tool)。如果拖动黑色操纵器,将相应地扩大和缩小分离区域。
