从多个对象创建刚体集





如果您处理需要与解算中许多对象相关的模拟(例如由几千块砖组成的一面墙),可能会显著影响模拟的性能。此外,在“大纲视图”(Outliner)中选择每个对象会非常繁琐。在这些情况下,最好创建刚体集,其中包含解算中包括的所有刚体对象。

注意 刚体集不支持复合和自动复合碰撞形状。

从多个对象创建刚体集:

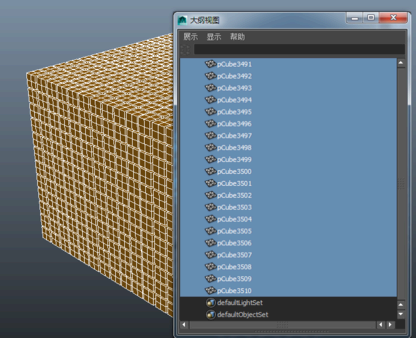

  1. 打开“大纲视图”(Outliner),按住 Shift 键并选择解算中要包含的所有对象或组。如果选择一个组,则将该组下找到的所有非中间网格形状添加为一个刚体。

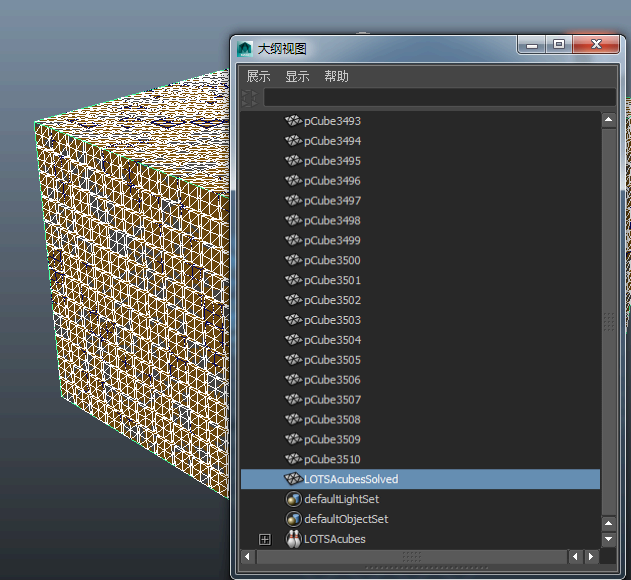

  2. 转到“Bullet > 创建刚体集”(Bullet > Create Rigid Set) > 。创建一个集为所有选定的对象分组,这样您可以在“大纲视图”(Outliner)中快速选择它们。
    注意 如果选择一个组节点,从 Bullet 菜单中运行“创建刚体集”(Create Rigid Set),则可以使用组节点名称 +“Set”。如果一个节点已使用了该名称,Bullet 会尝试 {objectName} +“set”+ 1 等等,直到找到唯一名称。如果使用多选,未提供唯一名称则将失败。
  3. 为对象集合设置“名称”(Name),然后选择“创建输入集”(Create Input Set)和/或“创建输出网格”(Create Output Mesh),有关这些设置的详细信息请参见Bullet > 刚体集(Bullet > Rigid Sets)
  4. 在该集仍处于选定状态时,转到 Maya“显示”(Display)菜单,然后选择“无几何体”(No Geometry)。这样可降低视觉混乱程度并提高性能,因为处理器无需为几何体设置动画。

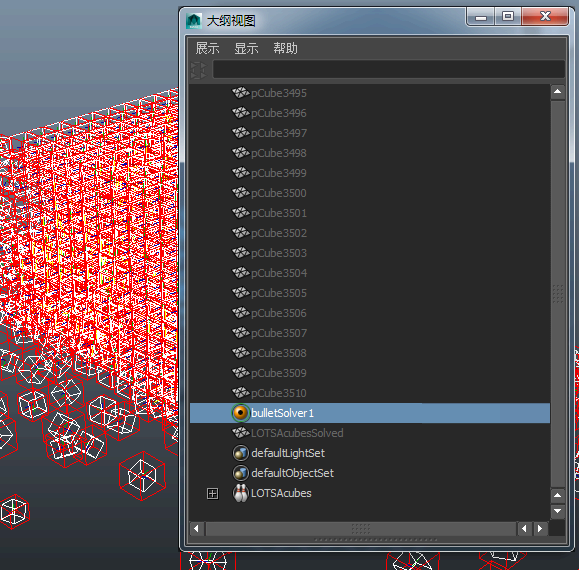

    注意 将传输法线值和 UV 值,但不传输材质或着色器。您也可以使用 bullet 解算器中的“调试绘制”(Debug Draw)选项。请参见调试绘制
  5. 输出网格用于实现模拟可视化。

    您还可以使用 Alembic 缓存导出网格形状,可以将 50 000 对象的场景缩减到一个较大的网格中,但是您需要手动重新连接材质和着色器。详细信息请参见 Alembic 缓存

您可以在“属性编辑器”(Attribute Editor)中编辑刚体集的 Bullet physics 属性,方法是找到关联“初始状态”(Initial State)节点,该节点位于“大纲视图”(Outliner)的 Bullet 解算器形状节点中。
