XGen 面片

XGen 面片定义生成基本体的几何体区域。创建描述时，面片将绑定到选定多边形网格的面。面片提供有关几何体的信息，例如面 ID、面大小、位置和面法线，然后描述将这些信息用于放置和控制基本体。集合 (.xgen) 文件存储有关面片的信息（请参见 XGen 文件）。

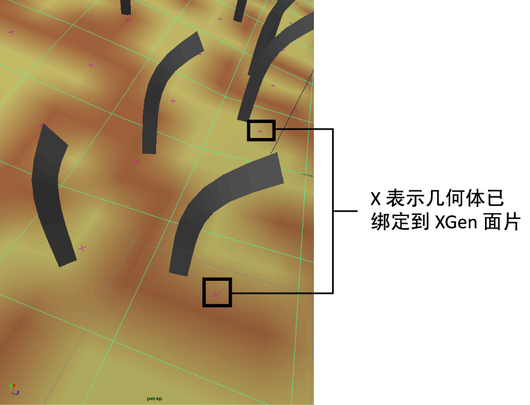

在“大纲视图”(Outliner)中，面片由此图标进行标识。在场景视图中，将显示绑定到 XGen 面片的区域，并在几何体面的中心处显示洋红色 X。面片没有需要修改的属性。可以使用“绑定面”(Bind Face)菜单选项，更改绑定到面片的多边形面。

面片引用（首选项）

创建描述时，Maya 会将 xgenPref 属性（“附加属性”(Extra Attributes)部分）添加到绑定到面片的网格的 polygonShape 节点。这些属性存储有关面片和几何体的初始状态信息。此信息可确保在几何体变形时基本体生成密度保持一致。

默认情况下，基本体生成基于网格上每单位面积（对于 XGen，单位是 cm）的基本体数量。如果几何体变形更改面大小，网格上生成的基本体数量也会发生更改。随着几何体的变形，基本体生成中的这些更改会导致帧之间意外弹出。

重要说明

在“大纲视图”(Outliner)中选择面片时，标签为“边界框角”(bBox Corner)的属性将出现在 Maya“属性编辑器”(Attribute Editor)中。请勿修改这些属性。
请勿在描述之间移动面片。而是将描述导入到具有相同拓扑的几何体中。确保“导入集合或描述”(Import Collections or Description)窗口中的“包含面片绑定”(Include patch bindings)选项处于开启状态。
请勿在面片之间移动导向。
如果对描述进行批渲染，必须使用“文件 > 导出面片以进行批渲染”(File > Export Patches for Batch Render)导出面片。
