编辑 NURBS > 曲面圆角 > 圆角混合工具(Edit NURBS > Surface Fillet > Fillet Blend Tool)

相关主题

• 在两个曲面之间创建圆角
• 编辑 NURBS > 曲面圆角 > 圆形圆角(Edit NURBS > Surface Fillet > Circular Fillet)
• 编辑 NURBS > 曲面圆角 > 自由形式圆角(Edit NURBS > Surface Fillet > Freeform Fillet)

编辑 NURBS > 曲面圆角 > 圆形圆角(Edit NURBS > Surface Fillet > Circular Fillet) >

自动设置法线方向(Auto Normal Dir)

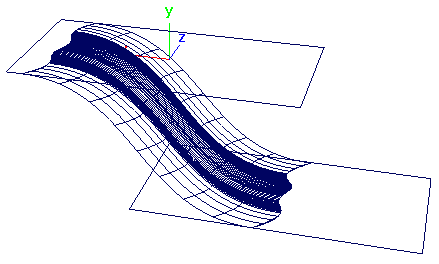

启用混合曲面与原始对象拟合的自动方向。如果禁用，必须选择曲面方向。例如，假定利用一对平面创建了以下圆角混合曲面（中间对象）：

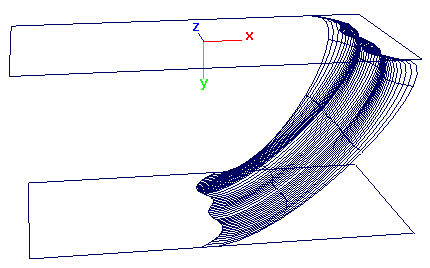

在混合曲面与顶部平面相交处，请注意曲率是如何朝平面的最左侧部分卷曲的。若将顶部平面绕其 Z 轴旋转 180 度，曲率仍会朝平面的同一部分卷曲。

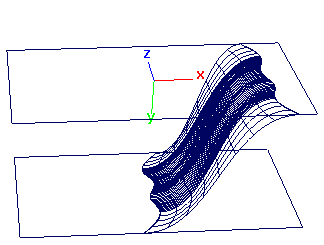

如果“自动设置法线方向”(Auto Normal Dir)处于禁用状态，旋转后曲面可能朝相反方向卷曲。上述示例中，混合曲面将向顶部平面左端（先前是向右端）卷曲。

多数情况下，旋转曲面时启用“自动设置法线方向”(Auto Normal Dir)可自动创建所需方向。

“自动设置法线方向”(Auto Normal Dir)在“通道盒”(Channel Box)和“属性编辑器”(Attribute Editor)中称作“自动法线”(Auto Normal)。

多点结(Multiple Knots)

启用该选项时，Maya 会在每个结位置创建带有多点结的混合曲面。这样可以更精确地显示曲面。请注意，在对曲面变形时，使用多点结可能会断开混合曲面和原始曲面之间的切线。例如，在对曲面变形时可能会看到曲面上的曲率出现明显的突变。

如果不确定如何设定该选项，请保持其禁用状态。若要不使混合曲面变形，为更好地与曲面拟合，请启用此选项。而且，若选择“Bezier”作为输出几何体，可保持此选项处于启用状态，因为转化也会创建多点结。

请注意，“位置容差”(Positional Tolerance)数量越少，多点结的数量就越多。有关详细信息，请参见使用容差。

注意

如果“多点结”(Multiple Knots)处于启用状态，“自动设置法线方向”(Auto Normal Dir)将处于禁用状态，而无论其设置如何。如果“多点结”(Multiple Knots)处于禁用状态，“自动设置法线方向”(Auto Normal Dir)将处于启用状态，而无论其设置如何。

向左反转法线/向右反转法线(Reverse Normal Left/Right)

如果“自动设置法线方向”(Auto Normal Dir)处于禁用状态，则可以启用“向左反转法线”(Reverse Normal Left)或“向右反转法线”(Reverse Normal Right)，以便纠正混合曲面错误地朝其中一个原始曲面卷曲的情况。“向左反转法线”(Reverse Normal Left)会将卷曲朝使用“圆角混合”(Fillet Blend)工具时选定的第一个曲面反转。“向右反转法线”(Reverse Normal Right)会将卷曲朝第二个曲面反转。

如果不确定如何使用这些设置，请使用“属性编辑器”(Attribute Editor)来试用“左侧”(Left)和/或“右侧”(Right)的各种不同设置，直到获得所需的结果为止。

注意

左侧指选定的第一个曲面。右侧指第二个曲面。这两个词并非指工作区中的空间位置。

“向左反转法线”/“向右反转法线”(Reverse Normal Left/Right)属性在“通道盒”(Channel Box)和“属性编辑器”(Attribute Editor)中称作“翻转左法线”/“翻转右法线”(Flip Left/Right Normal)。

反转方向左侧/右侧(Reverse Direction Left/Right)

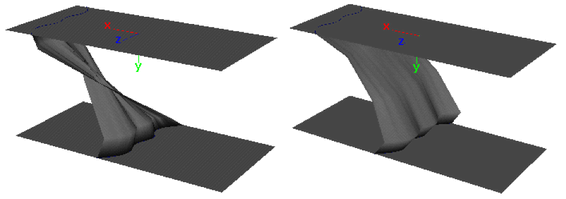

如果“自动设置法线方向”(Auto Normal Dir)处于禁用状态，可使用这些选项，以便更正创建后有异常扭曲的混合曲面。如果启用这些选项中的任一选项，混合曲面将做出响应，就像您正在对连接混合变形与曲面的曲线进行方向反转一样。（实际上，曲线并未反转。）通过在“属性编辑器”(Attribute Editor)中试用这些设置，可解开混合曲面的扭曲。

“反转方向左侧/右侧”(Reverse Direction Left/Right)属性在“通道盒”(Channel Box)和“属性编辑器”(Attribute Editor)中称作“反转左侧/右侧”(Reverse Left/Right)。

自动关闭轨道的定位点(Auto Closed Rail Anchor)

该选项可防止旋转原始曲面时扭曲混合曲面。“自动关闭轨道的定位点”(Auto Closed Rail Anchor)选项主要与通过周期曲线创建的混合曲面的操作相关。

例如，假设已从一对圆柱体创建一个混合曲面，如下图所示。混合曲面为夹在在顶部圆柱体与底部圆柱体之间的弯曲圆柱体：

如果“自动关闭轨道的定位点”(Auto Closed Rail Anchor)处于禁用状态，绕自身 Y 轴旋转顶部或底部圆柱体，那么混合曲面（中间圆柱体）将发生扭曲，就像被粘到圆柱体上一样：

如果“自动关闭轨道的定位点”(Auto Closed Rail Anchor)处于启用状态，旋转顶部或底部圆柱体，那么中间的圆柱体将沿边界环滑动。没有发生扭曲，所以中间圆柱体仍保持其原始形状。如果旋转顶部或底部圆柱体，中间圆柱体也将旋转。

“自动关闭轨道的定位点”(Auto Closed Rail Anchor)属性在“通道盒”(Channel Box)和“属性编辑器”(Attribute Editor)中称作“自动定位”(Auto Anchor)。

提示若要为相邻曲面设定自己的定位点，使用“圆角混合”(Fillet Blend)工具时请禁用“自动关闭轨道定位点”(Auto Closed Rail Anchor)。在“属性编辑器”(Attribute Editor)中显示 ffBlendSrf 节点来编辑“左侧/右侧定位”(Left/Right Anchor)、“左侧/右侧开始”(Left/Right Start)或“左侧/右侧结束”(Left/Right End)。

使用“左侧/右侧定位”(Left/Right Anchor)为曲线设置定位位置（在 U 中），混合图形从该曲线创建。这与“左侧/右侧开始”(Left/Right Start)或“左侧/右侧结束”(Left/Right End)一起使用来指定曲线长度范围，沿着该曲线，混合曲面与相邻曲面相交。请注意，还可使用“显示操纵器工具”(Show Manipulator Tool)来调整此选项。请注意，旋转相邻曲面时仍会发生扭曲。

使用容差(Use Tolerance)

采用“全局”(Global)容差后，Maya 将使用“首选项”(Preferences)窗口“设置”(Settings)部分的“位置”(Positional)值和“切向”(Tangential)值。

“局部”(Local)容差可用于在选项窗口中输入新值，以便覆盖“首选项”(Preferences)窗口中的值。

“位置”(Positional)容差可设定混合曲面与原始曲面拟合的贴切程度。“切向”(Tangential)容差可设定混合曲面边的切线与原始曲面边的切线合并的精确程度。

对于“位置”(Positional)和“切向”(Tangential)容差，较低的值会提高精确度，但代价是渲染时间较长。

除非正在为制造输出建模，否则，是否在工作区显示具有最佳拟合的曲面可能无关紧要。它们仍然可能很好地渲染。若要提高渲染质量，可调整混合曲面形状节点的“细分”(Tessellation)选项。

输出几何体(Output Geometry)

指定已创建几何体类型。（Subdiv 表示细分曲面。）

工具行为(Tool Behavior)

如果禁用“完成时退出”(Exit On Completion)，每次使用后，Maya 仍将聚焦于“圆角混合”(Fillet Blend)工具。若要重复使用工具，请禁用“完成时退出”(Exit On Completion)。
