建模 > 多边形建模 > 多边形建模参考 > 多边形菜单 > 编辑网格(Edit Mesh) >

编辑网格 > 变换组件(Edit Mesh > Transform Component)

使用“变换组件”(Transform Component)可以在创建历史节点时相对于法线变换（移动、旋转或缩放）多边形组件（边、顶点、面和 UV）。

编辑网格 > 变换组件(Edit Mesh > Transform Component) >

以下是“变换组件”(Transform Component)选项窗口中显示的“变换组件”(Transform Component)的选项。有关可以编辑的其他“变换组件”(Transform Component)属性的描述，请参见 polyMoveComponentType 属性。

注意

在“变换组件”(Transform Component)选项窗口中显示的选项取决于当前的多边形组件。即，选择边时，会显示边选项，而选择顶点、面或 UV 时，会显示顶点选项。如果未作出任何有效选择，默认情况下会显示顶点选项。

“随机”(Random)（顶点、边、面和 UV）: 输入值以在从 0 到 1 的值范围内随机变换组件。

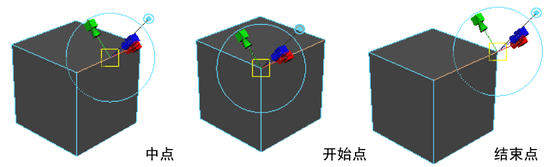

“局部中心”(Local center)（边）: 从“局部中心”(Local cente)下拉菜单中选择项目会沿选定边重新定位操纵器。根据所选择的项目，所有后续的变换都将源于该位置。默认为“中间”。

“polyMoveComponentType” 属性

通过使用“属性编辑器”(Attribute Editor)或“通道盒”(Channel Box)在“polyMoveComponentType”节点上编辑下列属性，可以对变换的组件进行其他修改。其中 ComponentType 可以是边、顶点、面或 UV。

局部值（面）

偏移(Offset): “偏移”(Offset)选项仅对选定面可用。输入值以偏移变换的面的边。该选项可以用于产生倒角效果。实际上，使用该选项会按统一比例缩放面。

注意
选定 UV 的选项窗口不包含局部值。
平移(Translate): 该值会沿 X、Y 或 Z 轴局部移动组件。正值或负值指示会将组件局部移动多远。

提示
变换所沿的路径可以垂直于变换的面，或者与变换的面呈任何其他角度。若要沿面法线变换，请将局部值“平移”(Translate)的 Z 值设定为 1，然后单击“移动面”(Move Face)按钮。
旋转(Rotate): 该值设定要围绕 X、Y 或 Z 轴局部旋转组件的角度。
缩放(Scale): 该值沿 X、Y 或 Z 轴局部缩放组件。

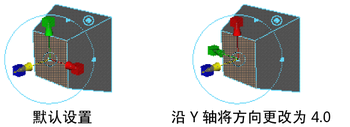

方向(Direction): 输入值以设定局部轴中 X、Y 或 Z 点的位置。请注意，将 Y 方向值更改为 4.0 时，操纵器控制柄会相应地改变。

全局值

平移(Translate): 该值会沿 X、Y 或 Z 轴移动组件。
缩放(Scale): 输入值以沿 X、Y 或 Z 轴缩放组件。
旋转(Rotate): 该值设定要围绕 X、Y 或 Z 轴旋转组件的角度。

其他值

世界空间(World Space): 启用“世界空间”(World Space)设置可在随机更改值时使用世界空间坐标系。有关世界空间坐标的信息，请参见世界空间、对象空间和局部空间。
