投影（Projection）

2D テクスチャを 3D テクスチャに変換します。変換した 3D テクスチャはさまざまな投影タイプを使用して、サーフェスに置くことができます。サーフェスのテクスチャ配置を調整するのに使用します。

このユーティリティは作成バーにあります（作成バーの非表示、サイズ変更、カスタマイズを行うを参照）。

このユーティリティを使用するには、投影ユーティリティを使用するを参照してください。

インタラクティブ配置（Interactive Placement）: 投影（Projection）マニピュレータをシーンビューに表示します。

ヒント:
バウンディングボックスに合わせる（Fit To BBox）を使用して、マニピュレータをオブジェクトの中心に合わせます。

これらのマニピュレータを Maya の座標変換ツールと組み合わせて使用すると、テクスチャマップを 3 方向に自由に配置することができます。テクスチャマッピング用のマニピュレータは、ポリゴンテクスチャリング用のマニピュレータとまったく同じです。詳細については、ポリゴンモデリングの概要（『ポリゴンモデリング』マニュアル）を参照してください。

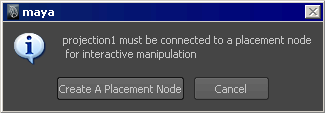

注:place3dTexture ノードがない場合、次の警告ボックスが表示されます。

プレイスメントノードの作成（Create a placement node）ボタンをクリックして、place3dTexture ノードを作成します。
バウンディングボックスに合わせる（Fit To BBox）: マップするオブジェクトやセットのバウンディングボックスに合わせて、テクスチャがマップされます。インタラクティブ配置（Interactive Placement）も参照してください。

投影のタイプ（Proj Type）

プルダウンリストの投影タイプを選択すると、7 種類の投影マニピュレータが表示されます。

オフ（Off）: テクスチャを投影しません。

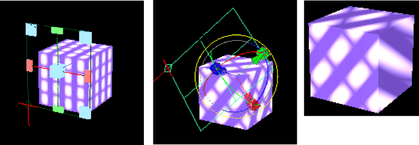

平面（Planar）: デフォルトの投影のタイプ（Proj Type）。テクスチャを平面サーフェス上に配置し、オブジェクトに投影します。

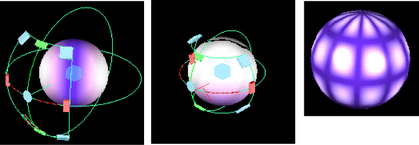

球面（Spherical）: テクスチャを球体の内部に配置し、オブジェクトに投影します。

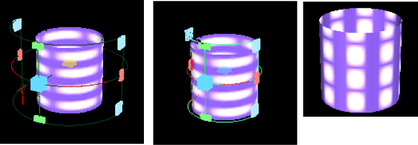

円柱（Cylindrical）: テクスチャをシリンダの内部に配置し、オブジェクトに投影します。

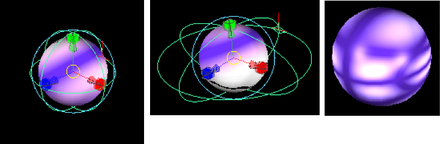

ボール（Ball）: テクスチャをボールの内部に配置し、オブジェクトに投影します。たとえば、テクスチャはアイスキャンディの包み紙のように投影されます。球面マッピングと円柱マッピングでは、+y 軸と -y 軸に 2 つのピンチポイント（テクスチャが集中する点）があるのに対し、このマッピングの場合は、-z 軸に 1 つのピンチポイントしか存在しません。

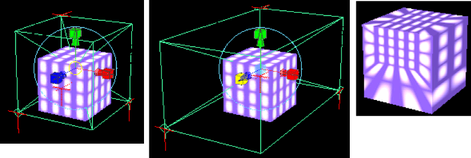

キュービック（Cubic）: 投影サーフェスをボックスとして定義します。イメージは各プレーンに配置されて、オブジェクトに投影されます。

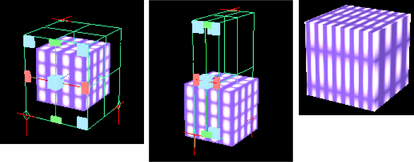

三平面（Triplanar）: サーフェス法線の最大方向によって定義される軸に沿ってテクスチャを押し出します。テクスチャは円弧の周りに巻きつけられた布のように投影されます。

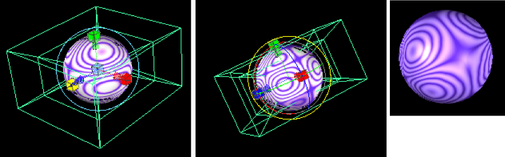

同心（Concentric）: ボクセルの内側から外側のエッジに向かってテクスチャの垂直スライスを投影します。使用される垂直スライスは、各ボクセルについてランダムに選択されます。ボクセルは、四角形の 3D バージョンです。ボクセルのグリッドは一連の 3D 立方体であり、整列してより大きな立方体を作ります。
パースビュー（Perspective）: 3D の要素を背景イメージまたはライブのアクションシーケンスに統合します。

例

テーブルとその上に花瓶が置かれた背景イメージがあり、テーブルの上の花瓶を吹き飛ばす場合を考えます。花瓶に正確に一致するパラメトリックテクスチャマップやソリッドテクスチャマップを作成するのは難しいが、パースビュー投影タイプ（Perspective Proj Type）を使用すれば、正確に配置された 3D の花瓶に対して背景シーケンスから実際の花瓶のイメージを投影できます。こうすると、カメラの視点から見て花瓶に正確に一致するテクスチャを投影できます。

また、3D の空飛ぶ円盤を街のシーンイメージ内に配置する場合を考えます。この例では、街のシーンイメージを空飛ぶ円盤に正確に映り込ませることが必要です。そのために環境テクスチャを使用する方法もありますが、その場合は別のイメージが必要となります。一方、パースビュー投影タイプ（Perspective Proj Type）を使用すると、シーンイメージをスタンドインジオメトリに投影することができます。スタンドインジオメトリに投影されたイメージは、空飛ぶ円盤に正確に映り込みます。

イメージ（Image）: マップとして使用される 2D テクスチャです。

ヒント:
マッピングを元に戻すには、アトリビュートエディタでカーソルをアトリビュート名に置きながら右マウスボタンをクリックして、ポップアップメニューのコネクションの解除（Break Connection）を選択します。
U 角度（U Angle）: 球面（Spherical）と円柱（Cylindrical）のマッピングの場合だけです。U 角度（U Angle）を変更します。
V 角度（V Angle）: 球面マッピングの場合だけです。V 角度（V Angle）を変更します。

カメラの投影アトリビュート（Camera Projection Attributes）

投影のタイプ（Proj Type）がパースビュー（Perspective）に設定されている場合に、投影ノードを制御します。

カメラにリンク（Link To Camera）: プルダウンリストには、シーン内にあるパースビューカメラのリストが表示されます。イメージの投影に使用するカメラを選択してください。

フィットタイプ（Fit Type）

投影のタイプ（Proj Type）がパースビュー（Perspective）に設定されている場合に、テクスチャをどのようにカメラにフィットさせるかを制御します。以下から選択します。

なし（None）: イメージは伸長縮小されません。軸の 1 つは（フィルでフィット（Fit Fill）設定によって決まります）フィルムゲートにフィットして、他の軸は適宜サイズ変更されます。
カメラのフィルムゲートにマッチ（Match Camera Film Gate）: フィルムゲートに合わせてイメージが縮小されます。
カメラの解像度にマッチ（Match Camera Resolution）: これを使用して背景イメージの位置を調整する場合は、イメージプレーン（Image Plane）の設定に合わせてその設定を調整します。通常、イメージプレーンはレンダーされるイメージと同じサイズです。この場合は、カメラの解像度にマッチ（Match Camera Resolution）設定を使用します。

フィルでフィット（Fit Fill）: 投影のタイプ（Proj Type）がパースビュー（Perspective）に、フィットタイプ（Fit Type）がなし（None）に設定されている場合にのみ使用できます。このアトリビュートは、イメージプレーンの縦横比がフィルムゲートのアスペクト比と異なる場合に、イメージのどの軸をフィルムゲートに合わせるかを指定します。

ノイズアトリビュート（Noise Attributes）

投影（Projection）ノードに加えられたフラクタルノイズの量を調整します（フラクタルノイズが追加されると、テクスチャはランダム化、またはブラー化されます）。

振幅 X（Amplitude X）、振幅 Y（Amplitude Y）: X または Y 方向の投影に追加されるフラクタルノイズの量を調整します。振幅 X（Amplitude X）と振幅 Y（Amplitude Y）が 0 の場合は、フラクタルノイズが追加されません。
比率（Ratio）: フラクタルノイズの周波数を調整します。この値を大きくすると、ディテールの精細さが増加します。
波紋（Ripples）: テクスチャに追加されるフラクタルノイズの周波数のスケールを調整することによって、投影時にイメージが波立つ度合いを設定します。いずれかの方向への値が増加すると、その方向のフラクタルのディテールが見えなくなります。

再帰デプス（Recursion Depth）

デプス（Depth）: 波紋（Ripples）アトリビュートを適用する場合に、テクスチャによって実行される計算量（再帰レベル）を制御します。波紋のようなフラクタル（Fractal）ノイズは、数学的プロセスによって作成されます。このプロセスはより多くのレベルを通過するので、さらに細かいディテールのフラクタルが生成されますが、時間がかかります。通常、レンダーされるテクスチャの量に応じて適切な計算量（再帰レベル）が自動的に決定されます。デプスの最小値（Depth Min）アトリビュートとデプスの最大値（Depth Max）アトリビュートを使用すると、計算量（再帰レベル）の最小値と最大値を指定することができます。
