• メッシュからフェースを抽出する

メッシュ > 抽出（Mesh > Extract）

抽出したフェースの分離（Separate extracted faces）

フェースの抽出後にフェースを自動的に分離させる場合は、このオプションをオンに設定します。抽出されたフェースは、個別のオブジェクトに分離されます。メッシュ内の既存のシェルには影響しません。これがデフォルト設定です。

オフに設定すると、コンポーネント モードになり、抽出したすべてのフェースが選択された状態になります。

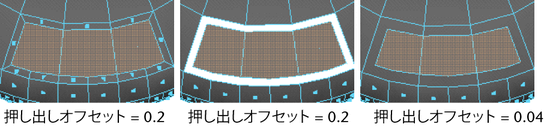

オフセット（Offset）

押し出し、抽出、複製したフェースのエッジをオフセットするための値を入力します。

このオプションを選択すると、押し出したフェースに対してベベル効果を生成したり、抽出（Extract）を使用してフェースの周囲を切り抜いたり、複製したフェースを均一にスケールしたりすることができます。

ポリゴンの削り取りヒストリ（Poly Chip Off History）

オフセット（Offset）

この値で、ローカル値の汎用オフセットを指定します。

ローカル移動（Local Translate）

押し出したフェースまたは複製したフェースをローカルの X、Y、Z のいずれかの軸に沿って移動します。正または負の値は、押し出したフェースまたは複製したフェースをどのくらいの距離までローカルに移動するかを示します。正または負の値は、押し出したフェースまたは複製したフェースの位置をどのくらいの距離まで移動するかを示します。

ローカル回転（Local Rotate）

押し出したフェースまたは複製したフェースを、選択範囲の中心にあるワールド座標系の X、Y、Z のいずれかの軸を中心に回転させる角度を設定します。

ローカル スケール（Local Scale）

押し出したフェースまたは複製したフェースを、選択範囲の中心にあるローカルの X、Y、Z のいずれかの軸に沿ってスケールする値を設定します。

ローカルの方向（Local Direction）

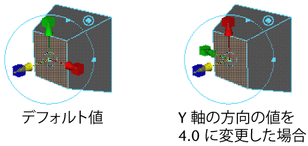

ローカル空間における基準となる X 軸を決定する方向を定義します。次の図は、Y 軸の方向の値を 4.0 に変更したときのマニピュレータハンドルの変化を示します。

ランダム（Random）

0 ～ 1 の範囲で、フェースをランダムな方向に複製する値を設定します。低い値を設定すれば、指定した方向により近くなります。大きい値を指定するほど、よりランダム化されます。

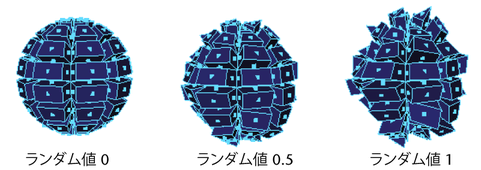

次に、0、0.5、1 のランダム値で押し出されたフェースの例を示します。

複製（Duplicate）

このアトリビュートをオンにすると、フェースは、抽出ではなく複製されます。

フェースの一体性の維持（Keep faces together）

このアトリビュートがオンの場合、それぞれのフェースは別々に抽出されます。このオプションがオフの場合、フェースは 1 つにまとめて抽出されます。

ワールド空間（World Space）

値をランダムに変更するときにワールド座標系を使用する場合は、ワールド空間（World Space）をオンに設定します。
