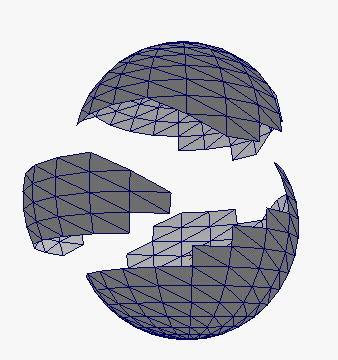

サーフェス粉砕（Surface shatter）

サーフェス粉砕（Surface shatter）では、ポリゴンの境界に沿ってオブジェクトのコピーが粉砕されます。サーフェス粉砕を使用すると、オブジェクトを個々のポリゴンに分解することができます。

サーフェス粉砕を作成するには

1. 粉砕するオブジェクトを選択します。

   NURBS オブジェクトまたはポリゴン オブジェクトを選択してください。オブジェクトのサーフェスは、開いていても閉じていてもかまいません。

   注:

   オブジェクトが粉砕される前に、NURBS サーフェスに対してテッセレーションが適用されます。その結果、NURBS オブジェクトはポリゴン オブジェクトに変換されます。

2. エフェクト > 粉砕の作成（Effects > Create Shatter） を選択します。
3. 粉砕エフェクトの作成オプション（Create Shatter Effect Options）ウィンドウのサーフェス粉砕タブをクリックします。
4. オプションを設定します（粉砕オプションの設定を参照）。
5. 作成（Create）ボタンをクリックします。

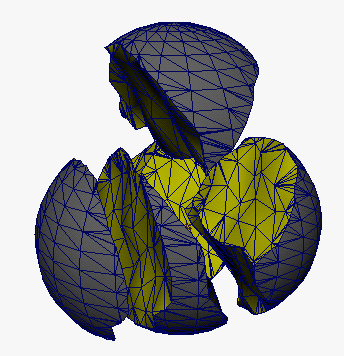

ソリッド粉砕（Solid Shatter）

ソリッド粉砕（Solid Shatter）では、オブジェクトのサーフェスが粉砕されますが、オブジェクトの内部にあるポリゴンは維持されるため、中が空洞でない密な破片が作成されます。ポリゴン境界に沿ってオブジェクトが粉砕されないため、破片のエッジがより実際のものに近くなります。

ソリッド粉砕（Solid Shatter）を作成するには

1. 粉砕するオブジェクトを選択します。

   NURBS オブジェクトまたはポリゴン オブジェクトを選択してください。オブジェクトのサーフェスは、閉じていなければなりません。

2. エフェクト > 粉砕の作成（Effects > Create Shatter） を選択します。
3. 粉砕エフェクトの作成オプション（Create Shatter Effect Options）ウィンドウのソリッド粉砕タブをクリックします。
4. オプションを設定します（粉砕オプションの設定を参照）。
5. 作成（Create）ボタンをクリックします。

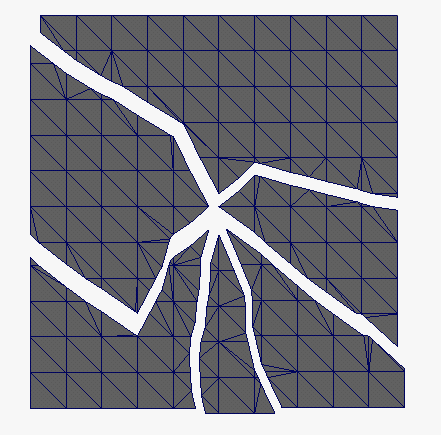

クラック粉砕（Crack Shatter）

クラック粉砕（Crack shatter）では、選択された頂点から放射状に広がるクラック（亀裂）が作成されます。クラック粉砕は、サーフェスが開いているポリゴン オブジェクトにのみ適用されます。

クラック粉砕（Crack Shatter）を作成するには

1. 粉砕するオブジェクトを選択します。

   サーフェスが開いたポリゴン オブジェクトを選択しなければなりません。

2. マウスのポインタをオブジェクトに移動し、右ボタンをクリックして、ポップアップ メニューから頂点を選択します。
3. マウスをドラッグして頂点を選択します。

   選択された頂点からクラック（亀裂）が放射状に広がります。

4. エフェクト > 粉砕の作成（Effects > Create Shatter） を選択します。
5. 粉砕エフェクトの作成オプション（Create Shatter Effect Options）ウィンドウのクラック粉砕タブをクリックします。
6. オプションを設定します（粉砕オプションの設定を参照）。
7. 作成（Create）ボタンをクリックします。

粉砕オプションの設定

粉砕エフェクトを作成する前に、各オプションを設定します。どのタイプの粉砕エフェクトを選択するかに応じて、設定できるオプションが多少異なります。

• エフェクト > 粉砕の作成（Effects > Create Shatter）
