NURBS の編集 > ステッチ > グローバルステッチ（Edit NURBS > Stitch > Global Stitch）

これらのオプションは、グローバルステッチオプション（Global Stitch Options）ウィンドウに表示されます。

コーナーのステッチ（Stitch Corners）

コーナーのステッチ（Stitch Corners）オプションは、隣接したコーナーやサーフェスエッジに対してサーフェスコーナーがステッチされる位置を指定します。ポイントが最大分離値（Max Separation）の距離の範囲内であれば、選択したオプションとは関係なくステッチは実行されます。

ステッチが行われるのは、2 つのコーナー間のポイント、またはコーナーとサーフェスエッジ上のポイントの間です。コーナーが、コーナーではなくエッジ上のポイントとステッチされる場合は、次のオプションを使用できます。

最近接ポイント（Closest Point）: コーナーは、エッジ上で最短距離にあるポイントとステッチされます。
最近接ノット（Closest Knot）: コーナーは、エッジ上で最短距離にあるノットとステッチされます。
オフ（Off）: 明示的なコーナーステッチは実行されません。

エッジのステッチ（Stitch Edges）

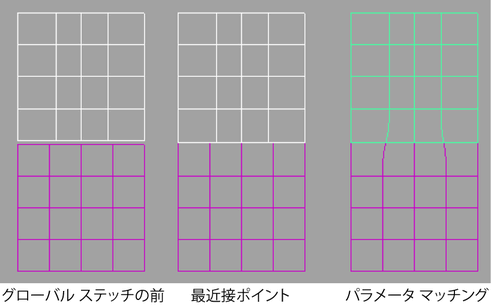

エッジのステッチ（Stitch Edges）オプションでは、隣接したエッジのステッチ位置を指定します。エッジが最大分離値（Max Separation）の距離の範囲内であれば、選択したオプションとは関係なくステッチは実行されます。ステッチは、隣接したエッジの中間点に沿って実行されます。

最近接ポイント（Closest Point）: エッジ上で最短距離にあるポイントがステッチされ、エッジ間のパラメータ配置上の食い違いは無視されます。パッチ数が異なる可能性があるので、正確な結合ができないことがあります。
パラメータマッチング（Match Params）: エッジ上で、それぞれ同じ UV インクリメントを持つサーフェスエッジ上のポイントがステッチされます。スパン数は無視されます。この方法のステッチで最善の結果を得るには、2 つのエッジ間で、UV 値とスパン数が同じであり、ノットが揃っている必要があります。
オフ（Off）: 明示的なエッジステッチは実行されません。コーナーのステッチ（Stitch Corners）オプション（オフ（Off）以外）のどれかをオン設定してエッジのステッチ（Stitch Edges）をオフ（Off）に設定すると、コーナーはステッチされますが、エッジはステッチされません。

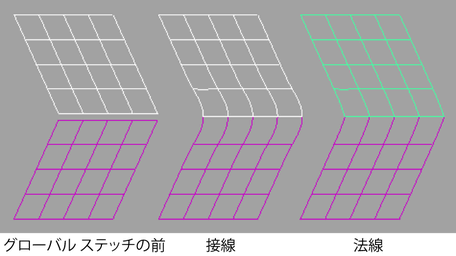

ステッチの平滑性（Stitch Smoothness）

結合するアイソパラムの表示方法を選択します。

接線（Tangents）: アイソパラムが曲がり、アイソパラムがステッチエッジと接する部分が直交します。これにより、サーフェス間で最も高い連続性が得られます。
法線（Normals）: アイソパラムは必ずしも直交しませんが、サーフェスはスムースに結合されます。
オフ（Off）: スムージングがオフになり、エッジ領域の接線性は保証されなくなります。

注:
コーナーのステッチ（Stitch Corners）、エッジのステッチ（Stitch Edges）、ステッチの平滑性（Stitch Smoothness）を組み合わせるとさまざまなステッチ結果が得られます。ステッチの平滑性（Stitch Smoothness）がオフ（Off）でエッジのステッチ（Stitch Edges）オプションのどれかがオンの場合、エッジは結合しますが、エッジ間のステッチ領域はスムースな結合になりません。

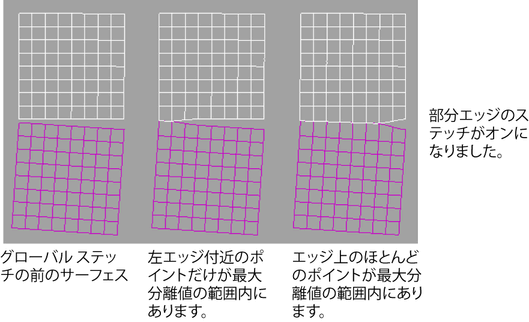

部分エッジのステッチ（Stitch Partial Edges）: このオプションがオンの場合、エッジとエッジの間の距離が最大分離値（Max Separation）内にある部分はすべて結合されます。したがって、一組のエッジが重なっている箇所で結合と分離を繰り返しすこともあります。このオプションがオフの場合は、両方のエッジ上のポイントの距離が 1 箇所でも最大分離値（Max Separation）を越えていると、どの部分もステッチされません。

必要のないときには部分エッジのステッチ（Stitch Partial Edges）をオンにするのを避けてください（このオプションは処理時間がかかります）。
最大分離値（Max Separation）: ステッチを実行できるサーフェスエッジやコーナー同士の最長距離を指定します。この指定値が大きいほど、ステッチされるポイント数が増えます。また、この値を下げ過ぎるとステッチ操作そのものが実行されないことがあります。
修正抵抗値（Modification Resistance）: サーフェスをステッチするとき、サーフェス CV がそれぞれの現在位置を維持する度合いを指定します。この値を上げると、ステッチサーフェスが波打つのを避けることができます。とはいえ、この値は不必要に高く設定しないようにしてください。スムースなサーフェス結合ができなくなる場合があります。
サンプリング密度（Sampling Density）: ステッチ操作で、各エッジ上からサンプリングされるポイント数を設定します。サンプリング密度（Sampling Density）の値を増やすと、結合はスムースになりますが、ステッチ処理の時間が長くなります。最初は最低値（1）から始め、結合がスムースでなければ値を徐々に上げます。通常は、5 を超える値は必要ありません。
ロックサーフェス（Lock surfaces）: アトリビュートエディタ（Attribute Editor）のロックサーフェス（Lock Surfaces）セクションには、複数のロックサーフェス（Lock Surfaces）n という名前のアトリビュートがあります。n は、ステッチされたサーフェスの 1 つであることを表します。たとえば、ロックサーフェス（Lock Surfaces）1、ロックサーフェス（Lock Surfaces）2 などです。

任意のサーフェスでこのオプションをオンにすると、そのサーフェスにステッチを実行してもサーフェスのシェイプは変更されません。その代わり、このサーフェスにステッチされるサーフェスのシェイプが変化します。

隣接する 2 つのステッチサーフェスに対してこのオプションをオンにすると、ステッチされた結果が表示されないことがあります。この場合、どちらのサーフェスも globalStitch ノードに属したままであるため、どちらかのサーフェスでロックサーフェス（Lock Surfaces）をオフにすると、ステッチ結果が表示されます。
オリジナルの維持（Keep Originals）: オリジナルの維持（Keep Originals）がオンの場合、ステッチサーフェスはオリジナル入力サーフェスと同じ位置に新たに作成されます。こうすると、満足のいく結果が得られなかった場合に、作成されたサーフェスを移動し、オプション設定を変更して再度新しいステッチサーフェスを作成することができます。

オフの場合、ステッチされるサーフェスがステッチ操作で置き換えられます。

注:サーフェスをステッチ後、ステッチを損なうことなくオリジナルサーフェスを最大分離値（Max Separation）の範囲外に移動することができます。ただし、各サーフェスを離し過ぎると、連続性が失われてひずみが生じることがあります。
オリジナルサーフェスを遠くに移動したあと、globalStitchn ノードでアトリビュートを編集すると、ステッチはサーフェスの新しい位置に基づいて再計算されます。前にステッチされていたエッジでは結果が得られない場合があります。ステッチに関するアトリビュートを編集する場合は、必ず事前にサーフェスをオリジナルの位置に戻してください。
