• カーブまたはサーフェスにエディット ポイント/アイソパラムを挿入して CV を追加する

NURBS の編集 > アイソパラムの挿入（Edit NURBS > Insert Isoparms）

挿入場所（Insert Location）

選択位置（At Selection）を選択すると、現在の位置にアイソパラムが作成され、サーフェスを効率的に分割することができます。このオプションを設定すると、多重度（Multiplicity）オプションが設定できるようになります。

選択項目間（Between Selections）を選択すると、選択したアイソパラム間、またはすべての U アイソパラム間または V アイソパラム間にアイソパラムが作成されます。たとえば、アイソパラムのペアを選択し、選択項目間（Between Selections）をオンにすると、そのペアの真中にアイソパラムが作成されます。

選択項目間（Between Selections）をオンに設定し、多重度（Multiplicity）（下記のオプションを参照してください）に 1 を超える値を設定すると、選択したアイソパラム間に等間隔に複数のアイソパラムが作成されます。

サーフェス アイソパラムをすべて使用（Use all Surface Isoparms）

サーフェス全体を選択し、選択項目間（Between Selections）を選択した場合は、サーフェス アイソパラムをすべて使用（Use all Surface Isoparms）オプションで U または V をオンにしておく必要があります。U を選択するとすべての U アイソパラム間にアイソパラムが作成され、V を選択するとすべての V アイソパラム間にアイソパラムが作成されます。たとえば、アイソパラムのペアを選択し、選択項目間（Between Selections）をオンにすると、そのペアの間にアイソパラムが作成されます。

多重度（Multiplicity）

次に、選択した位置に複数のアイソパラムを挿入する方法を説明します。新しいアイソパラムを挿入してもサーフェスのシェイプは変更されません。

固定数（Set to）オプションを選択すると、多重度（Multiplicity）の値に基づいた絶対値数のアイソパラムが挿入されます。たとえば、多重度（Multiplicity）が 3 で、選択位置（At Selection）がオンの場合、既存のアイソパラムがあるかどうかにかかわらず 3 つのアイソパラムがその位置に挿入されます。

増加数（Increase by）オプションを選択すると、多重度（Multiplicity）の値に基づいてその位置にアイソパラムが追加されます。

オリジナルの維持（Keep Original）

新しいアイソパラムを挿入したサーフェスだけでなくオリジナル サーフェスも維持する場合は、オリジナルの維持を（Keep Original）オンにします。

ヒント:

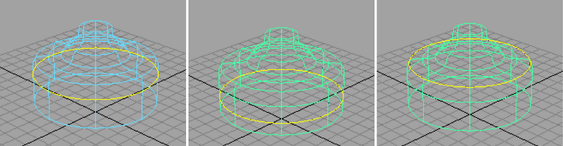

新しいアイソパラムの挿入後にマニピュレータを利用してそれらのアイソパラムの位置を変更するには、オリジナルの維持（Keep Original）をオンにします。アイソパラムの挿入オプション（Insert Isoparms Options）ウィンドウの挿入（Insert）ボタンをクリックし、マニピュレータの表示ツール（Show Manipulator Tool）を選択し、大きな黄色いスクエアの位置を移動させます。アイソパラムの新しい位置が決まったら、カーブの選択を解除します。

入力サーフェス（Input Surface）

この情報は読み取り専用です。ここには、アイソパラムを挿入したサーフェスが表示されます。間に挿入（Insert Between）アトリビュートとノットの追加（Add Knots）アトリビュートの設定は、挿入したノットの位置に影響を与えます。

方向（Direction）

このオプションでは、U または V 方向でアイソパラムの位置を決定します。

パラメータ（Parameter）

サーフェス上のアイソパラムの位置を決める値を設定します。

ノットの数（Number of Knots）

挿入するアイソパラムの数を指定します。これはオプション ウィンドウの多重度（Multiplicity）フィールドと同じです。
