カーブに沿った固さのスケール（Stiffness Scale）とカーブ サンプルからのパーティクルの放出

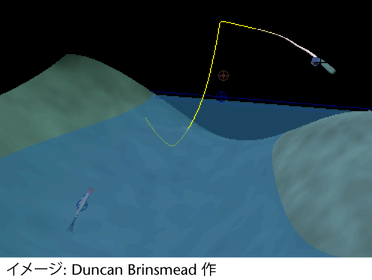

このシナリオでは、ダイナミック カーブを作成してキャスティングされる釣り糸をシミュレートします。固さのスケール（Stiffness Scale）をカーブに沿って変化させ、釣り竿の先端はやや硬く、そして釣り糸は全体が非常に柔軟になるようにします。パーティクルがダイナミック カーブから放出されるように設定し、キャストしてリールを巻いたときに釣り糸から垂れる水をシミュレートします。

アニメーションを再生するには、以下のリンクをクリックしてください。

fishing.mov

釣り竿と釣り糸を作成するには

  1. 新しいシーンを作成し正射投影の側面ビューに切り替え、少なくとも 30 スパンが見えるようにドリーアウトします。
  2. 作成 > CV カーブ ツール（Create > CV Curve Tool）を使用して、Y 軸に沿って真っ直ぐに、30 スパンほどの長いカーブを作成します。また、グリッドのスナップも利用できます。このカーブから釣り竿と釣り糸の両方を作成します。
  3. 竿の持ち手として細い NURBS 円柱を作成し、カーブの下に置きます。
  4. カーブを選択し、 ヘア > 選択したカーブをダイナミックに（Hair > Make Selected Curves Dynamic）を選択してカーブをダイナミックにします。
  5. ヘア > ディスプレイ（Hair > Display） > 現在位置（Current Position）を選択します。
  6. ウィンドウ > ハイパーグラフ: 階層（Window > Hypergraph: Hierarchy）でハイパーグラフ（Hypergraph）を開き、円柱の下の毛根を中マウス ボタンでドラッグします。これで、円柱が毛根の親になります。

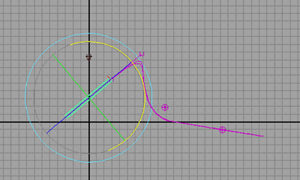

  7. 下のイメージのように、円柱を右に 45° 回転させます。一緒にカーブも回転します。

  8. カーブを選択し、アトリビュート エディタ（Attribute Editor）の follicleShape で、ポイントのロック（Point Lock）をベース（Base）に設定します。

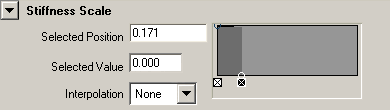

  9. hairSystemShape で、以下を実行してください。
  10. シミュレーションを再生します。
  11. シミュレーションが一段落したら停止します。
  12. ヘア > 開始位置の設定（Hair > Set Start Position） > 現在位置（from Current）を選択します。

水を追加するには

  1. カーブを選択し、サーフェス（Surfaces）メニュー セットで カーブの編集 > カーブのリビルド（Edit Curves > Rebuild Curve） を選択します。

    水に入った部分の糸から滴り落ちる水を追加します。

  2. カーブのリビルド オプション（Rebuild Curve Options）ウィンドウで次の設定を行い、リビルド（Rebuild）をクリックします。
  3. アウトライナでオリジナルのカーブ（curveShape2）を選択し、非表示にします （ ディスプレイ > 非表示（Display > Hide） > 選択項目の非表示（Selection））。
  4. X 軸を水面として使い、釣り糸が水面に入る点をカーブ ポイントとして選択します。
  5. カーブの編集 > カーブのデタッチ（Edit Curves > Detach Curves） > を選択し、オリジナルの維持（Keep Original）をオフにしてデタッチ（Detach）をクリックします。
  6. カーブの前半分を消去します。
  7. カーブの残りを選択して、 パーティクル > オブジェクトから放出（Particles > Emit from Object） を選択します。
  8. エミッタ オプション（オブジェクトから放出）（Emitter Options（Emitter from Object））ウィンドウでエミッタ タイプ（Emitter Type）にカーブ（Curve）を選び、スピード（Speed）を 0 に設定して作成（Create）をクリックします。
  9. 再生してパーティクルを確認します。
  10. パーティクルを選択し、アトリビュート エディタの particleShape タブで継承係数（Inherit Factor）を 0.5 に設定します。
  11. 重力フィールドを追加するには、 フィールド > 重力（Fields > Gravity）を選択します。
  12. ディスプレイ > 表示（Display > Show） > 最後に非表示にした項目の表示（Show Last Hidden）を選択します。
  13. シミュレーションを再生してパーティクル（水面下の釣り糸から下方向に滴るはず）を確認します。

釣り糸をキャストするには

  1. シリンダを選択します。
  2. ソルバ > インタラクティブ再生（Solvers > Interactive Playback）を選択します。再生フレームの範囲は必ず広くとります。
  3. 円柱を水面より上に移動します。
  4. 円柱を後ろに回転し、次に X 方向前方にすばやく回転して釣り糸をキャストします。
  5. 釣り糸のしなりが不十分なときは、固さ（Stiffness）の値を大きくします。固さ（Stiffness）がすでに 1 に達していたら、目的の効果が得られるまで反復を大きくします。
