ポリゴンフェースを分割する

ユーザガイド > モデリング > ポリゴンモデリング > 統合、分離、分割する > ポリゴンコンポーネントのスプリット >

ポリゴンフェースを分割する

ポリゴンのスプリットツール（Split Polygon Tool）を使用すると、ポリゴンフェース間に分割位置を指定する線を引くことにより、メッシュの 1 つまたは複数のフェースを分割することができます。

ポリゴンのスプリットツールを使用するときは、次の条件が適用されます。

ポリゴンが分割されるのは、分割線がポリゴンのエッジのうち 2 つと交差している場合だけです（分割線がポリゴンの途中で終わっている場合、そのポリゴンは分割されません）。
1 つの分割線で複数のポリゴンを分割することができます。分割線が交差するすべてのポリゴンが分割されます。

ポリゴンフェースを分割するには

メッシュの編集 > ポリゴンのスプリットツール（Edit Mesh > Split Polygon Tool）を選択します。

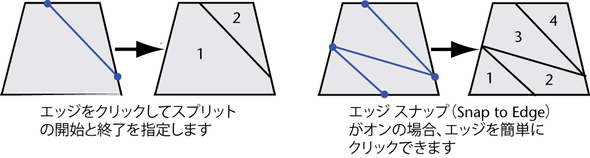

スプリットを開始する位置にあるエッジをクリックします。
分割線を洗練させるには、以下のことを行うことができます。

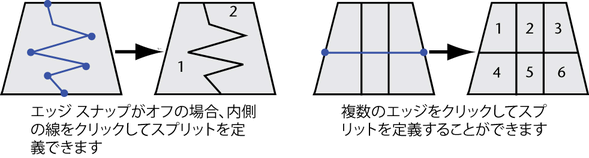

- 追加のポイントをクリックして、分割線の方向を定義する。
- 前のポイントを配置した後で、をドラッグしてそれを移動する。
- 分割線のポイントの配置をコンストレインする（以下を参照）。
エッジをクリックして分割線を完了し、を押すか、y キーを押してスプリットを実行します。スプリットを完成させてツールを終了するにはキーを押します。フェースの内部の領域をクリックして分割線を完了した場合、スプリットは交差する最後のエッジで終了します。
注:ポリゴンのスプリットツールでは、1 回の操作で 2 度、同じエッジと交差し、そのエッジを分割することはできません。スプリットを実行するときに「内部エッジ # が繰り返されました（internal edge repeated）」というエラーメッセージが表示される場合は、Delete キーを押して前の手順を元に戻してから、Enter キーを押してスプリットを完成させます。それから、2 回目のスプリット操作で、1 回目の操作で分割したフェースを分割します。

分割線のポイントの配置をコンストレインするには

メッシュの編集 > ポリゴンのスプリットツール（Edit Mesh > Split Polygon Tool）を選択します。
ポリゴンのスプリットツール（Split Polygon Tool）設定が表示されます。

エッジからのみスプリット（Split only from edges）: 配置されるポイントをエッジにコンストレインします。
エッジに沿ってスナップポイントを使用（Use snapping points along edge）: ポイントをエッジに沿って一定の距離にスナップします。
ポイント数（Number of points）: エッジ内部の吸着点の数を制御します。
スナップ許容値（Snapping tolerance）: ポイントがスナップする前に、ポイントが吸着点にどの程度近くにある必要があるかを制御します。ポイントが常に吸着点に来るようにコンストレインするには、この値を 100 にします。
ポイントをエッジのちょうど中間点にスナップするには、エッジに沿ってスナップポイントを使用をオンにし、ポイント数を 1、スナップ許容値を 100 に設定します。

ヒント:エッジをクリックすると、ヘルプラインに頂点の位置がパーセンテージ距離として表示されます。これは、スプリット位置を数値的に確認したい場合に便利です。たとえば、25% は距離の 4 分の 1 、50% は中間ポイントとなります。
