X-Rite 测量的材质

X-Rite 材质派生自使用 X-Rite MA98 分光光度计从实际油漆采样中扫描的数据。这些材质可以像其他任何材质（贴花除外）一样应用于场景中的对象，并且可以对一些基本参数进行调整。

要创建新的 X-Rite 测量的材质，您必须正在运行 Professional 版本的 Showcase，还必须具有 X-Rite MA98 便携式多角度分光光度计及其关联的附加模块。

颜色精确度和监视器校准

仅当校准显示系统后，Showcase 中显示的测量材质才会在视觉上精确。在从一个显示移至另一个显示时，尤其是在使用笔记本电脑或外部监视器或投影仪时，感知到的颜色会有所变化。为了获得较好的屏幕颜色以及与所扫描材质的明确关系，需要使用监视器校准设备，如 X-Rite i1 Display 2 或 X-Rite Color Munki。应始终首先执行此步骤，即使在设计时使用明暗器也是如此。

启用附加模块

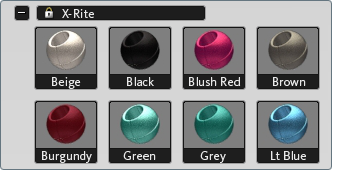

X-Rite 材质预设随时可以使用，但为了从 X-Rite 设备创建新的测量材质，必须将 X-Rite MA98 的附加模块安装到 Showcase 用户文件夹中。

X-Rite 附加模块可用于在基础版本和 Professional 版本的 Showcase 中调整参数。但是，只能在 Showcase Professional 中创建测量材质。

安装附加模块

将文件“XRiteCustom.py”从 Program Files\Autodesk\Showcase2011\extras\Interactive\ 文件夹复制到位于 My Documents\Autodesk Showcase 2011\ 的用户文件夹中。
重新启动 Showcase。
将启用用于编辑高级材质特性和连接到 USB X-Rite 设备的 UI。

注意
只要原始的“XRiteCustom.py”或编译的“XRiteCustom.pyo”文件位于当前用户的 Showcase 文件夹中，此附加模块将一直保持启用状态。

获取测量值

要在 Showcase 中基于测量值构建颜色，请在启用附加模块后执行以下步骤。

只能在 Autodesk Showcase Professional 中执行此操作。

确保 X-Rite MA98 驱动程序已安装，且设备已连接并通电。
将现有的 X-Rite 材质复制到场景中（应用于对象，或在库材质图标上单击鼠标右键，然后选择“复制到场景材质”）。
如果已选择具有材质的对象，可通过 Ctrl-M 组合键打开材质特性，或在材质图标上单击鼠标右键，然后选择“特性”。
单击“重置设备连接”按钮。
使用 X-Rite MA98 设备测量物理材质。
单击“应用测量值”按钮。
注意
如果需要其他测量值以进行比较或研究，请确保复制此材质。每次应用测量数据都将覆盖以前的数据，且无法撤消。
重命名材质并将其保存到自定义库中。有关详细信息，请参见使用“材质”界面

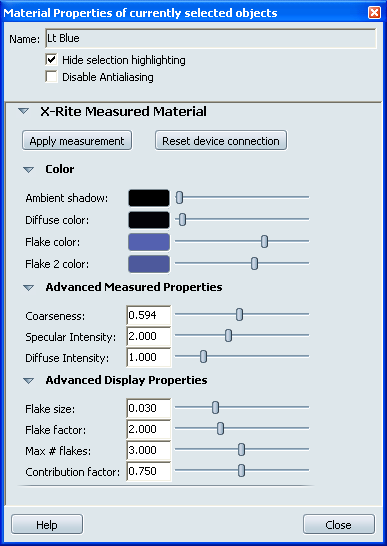

X-Rite 材质特性

注意

仅当测量材质是更具艺术性处理的起点时，才应编辑材质特性。启用附加模块时，将根据实际材质的分光光度计读数自动定义所有这些值。

应用测量值（需要附加模块）: 在建立与 X-Rite MA98 的连接并使用该设备进行测量后，单击此按钮可将数据从扫描仪传送到 Showcase 中的材质。

注意
如果 X-Rite MA98 未连接到计算机或未通电，则不应单击此按钮。
重置设备连接（需要附加模块）: 如果与设备的连接断开或出现错误，使用此按钮可重新建立连接。

注意
如果 X-Rite MA98 未连接到计算机或未通电，则不应单击此按钮。

颜色特性

环境遮挡阴影: 将过滤材质所应用于的对象上所有环境遮挡阴影的颜色和亮度。（黑色 = 默认的黑色环境遮挡阴影，白色 = 没有可见的环境遮挡阴影，彩色 = 当前材质上面的彩色环境遮挡阴影）有关如何控制环境遮挡阴影的详细信息，请参见: 应用环境遮挡阴影
漫射颜色: 设置材质的基本颜色。有关如何使用颜色控件的详细信息，请参见: 更改颜色。
薄片颜色: “薄片颜色”是一种差异颜色，它表示最靠近材质表面且受灯光颜色影响的薄片。对此颜色进行细微修改可能会产生显著不同的结果。
薄片 2 颜色: “薄片 2 颜色”是一种差异颜色，它表示位于材质深处的薄片，并因此主要受颜料或薄片效果的影响。

高级测量特性

粗糙度: 调节薄片对材质的影响。此参数的真实值在 0.3 到 0.8 之间。不带薄片的车漆不应使用此材质类型，因为即使值为 0.0 也会显示薄片。
反射高光强度: “反射高光强度”控制薄片颜色对材质的绝对影响。这是一个艺术参数，默认情况下设置为 2。
漫射强度: “漫射强度”控制薄片 2 颜色对材质的绝对影响。这是一个艺术参数，默认情况下设置为 1。

高级显示特性

薄片大小（需要附加模块）: “薄片大小”描述薄片相对于材质的外观大小。由于薄片的规范是在对象空间（而不是纹理空间）中定义的，因此单位与材质的单位相同。减小该参数可获得更平滑的表面着色，但可能会降低明暗器的性能。在渲染材质的特写部分时，将此参数设置为正确大小尤其重要。
薄片因子（需要附加模块）: “薄片因子”描述材质中的薄片密度。由于从效果上而言，此参数与“薄片大小”密切相关，因此修改此参数也会影响材质的特写部分中薄片的性能和感觉。通常建议将此参数保留为默认值 4。
最大薄片数（需要附加模块）: “最大薄片数”是一个性能参数，专门用于限制所执行的薄片子采样。此设置的效果与设置是平方关系，因此设置 7 的计算结果大约为设置 3 的计算结果的 5 倍。特定设置将取决于使用此材质的三角形数、场景中的三角形数以及正在使用的特定视频卡的功能。
贡献因子: “贡献因子”大致与薄片方向分布相对应。从艺术角度上，该参数用于修改反射高光周围薄片高光的扩散。

注意事项和限制

油漆：X-Rite 材质和测量值仅适用于金属薄片油漆，而不适用于无光油漆或其他类型的油漆。
重点照明：X-Rite 测量的材质不显示来自重点照明的光照或阴影。它仅接收来自环境 IBL 的照明。
抗锯齿：启用“抗锯齿”（从“选项”菜单中的“性能和质量”）后，X-Rite 测量的材质具有最佳视觉外观。出于性能原因，Autodesk 建议您对空闲处理启用此选项，而不是强制设置为最小值。在每像素采样数较高时执行的光线跟踪会创建自己的抗锯齿。
抗锯齿：此时，需要将 MA98 测量设备“捆绑”到计算机上。移除 USB 线不会自动断开设备，但在重新连接设备时可能需要再次选择“重置设备连接”。重新建立连接后，便可进行测量。
光源/观测者：当前，“光源/观测者”对固定为“D65, 10 度”。
