Разделение сцены на фрагменты изображения





Для проведения сеанса с фрагментированным изображением необходимо использовать Showcase Professional. Присоединиться к сеансу можно из любой версии Showcase.

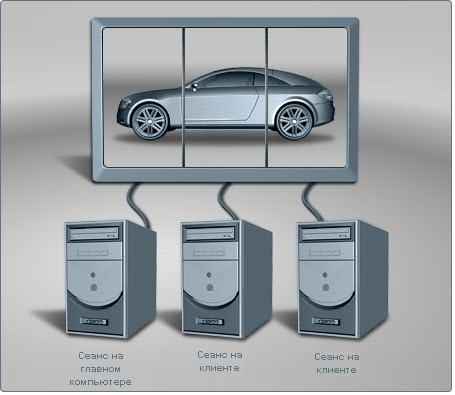

Для презентации сцены можно использовать группу компьютеров, к каждому из которых подключен монитор с изображением фрагмента большего изображения.

Примечание

Нельзя использовать фрагментированное изображение для сравнения сцен в параллельном режиме. К сеансу можно подключить только один клиент Showcase Viewer.

Отображение сцены на нескольких экранах

  1. Откройте сцену на главном компьютере.

    Затем повторите указанные ниже шаги для всех других компьютеров в группе.

  2. Запустите на главном компьютере размещенный сеанс.
  3. Запустите программу на компьютере группы и откройте сцену.
  4. Выберите "Файл" > "Параметры" > "Фрагментированное изображение".

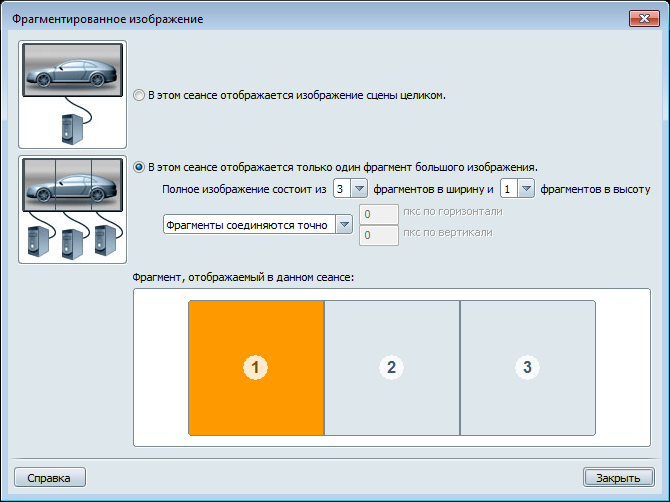

  5. Отобразится окно "Фрагментированное изображение".
  6. Выберите переключатель "В этом сеансе Showcase отображается только один фрагмент большого изображения".

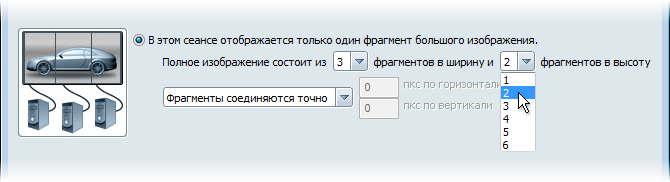

  7. Укажите количество фрагментов по горизонтали и по вертикали, составляющих большой экран.

    (Укажите одинаковые значения для всех компьютеров.)

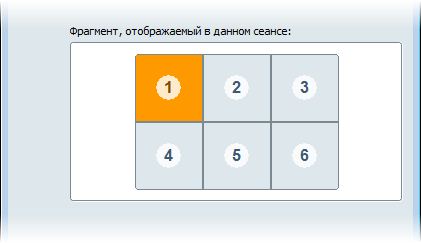

    Появится схема, в которой отображается количество фрагментов, указанных для горизонтального и вертикального направления.

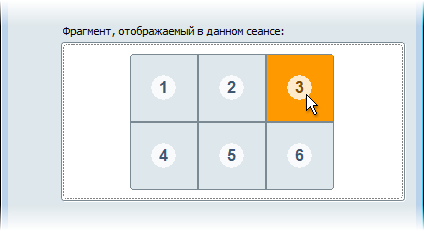

  8. Щелкните схему, чтобы указать, какое окно видового экрана отображается данным компьютером.

    (Этот параметр определяется физическим расположением монитора, подключенного к компьютеру.)

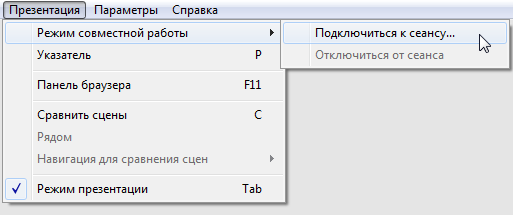

  9. Присоединитесь к размещенному на сервере сеансу.
    Примечание

    Для повторного просмотра всей сцены на компьютере нажмите кнопку "В этом сеансе Showcase отображается изображение сцены целиком".

  10. Выполнив предыдущие шаги для всех компьютеров в группе, повторите их снова для первого (главного) компьютера, чтобы завершить создание фрагментированного изображения.

Корректировка стыковки фрагментов

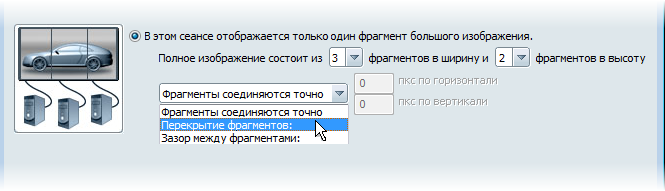

Чтобы настроить параметры перекрытия, стыковки и разделения экранов, используйте следующие элементы управления и укажите в соответствующих полях количество пикселов по горизонтали и вертикали в зазорах или областях перекрытия.
