Настройка и просмотр наборов материалов





Наборы материалов — это анализ цветов и материалов определенных частей модели.

Настройка набора вариантов материала

  1. Нажмите клавишу А для отображения интерфейса вариантов.
  2. Нажмите кнопку "Создать" в верхней части списка вариантов.
    Примечание

    Если эта кнопка не отображается, то, вероятно, включен режим презентации. Нажмите клавишу Tab для возврата в режим редактирования.

  3. Откроется список возможных типов наборов. Выберите "Набор материалов".

    Для новой группы вариантов создается новый набор.

  4. Примените первую группу материалов ко всем объектам, которые требуется сравнить.
  5. Выберите все объекты. См. раздел Выбор объектов.
    Примечание

    Если не удается выбрать объекты, нажмите клавишу Tab для переключения в режим редактирования. Если объекты, которые необходимо выбрать, не отображаются, возможно, они находятся в скрытом варианте модели.

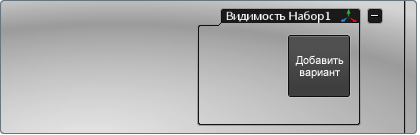

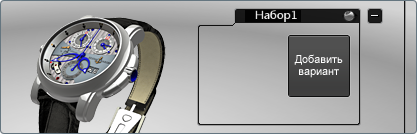

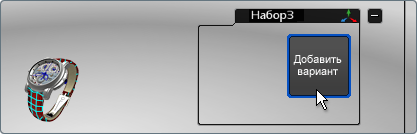

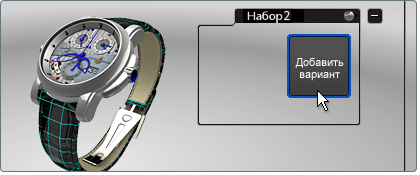

  6. В новом наборе материалов нажмите кнопку "Добавить вариант".

    Выбранные объекты будут добавлены в набор в качестве нового варианта.

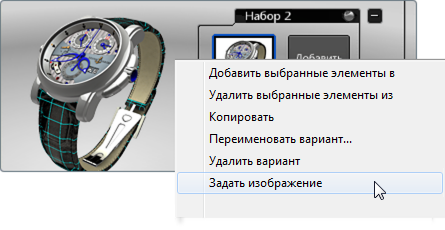

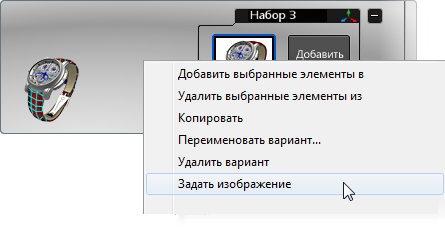

  7. Щелкните правой кнопкой мыши новый вариант. В появившемся меню выберите пункт "Задать изображение".

    Будет создан снимок текущего вида и прикреплен к варианту. Благодаря этому данный вариант проще отследить.

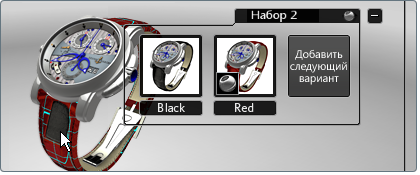

  8. Назначьте следующую группу материалов для выбранных объектов.

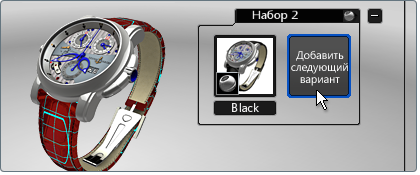

  9. Не снимая выделение с выбранных объектов, нажмите кнопку "Добавить следующий вариант".
  10. В меню для нового варианта выберите пункт "Задать изображение", чтобы можно было отследить данный вариант.

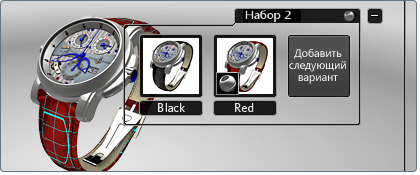

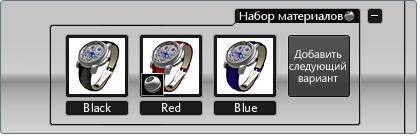

  11. Продолжайте добавлять варианты, чтобы завершить анализ цветов и материалов.

Удаление объекта из варианта материалов

  1. Щелкните необходимый вариант.
  2. Выберите объекты, которые необходимо удалить из него.
  3. В меню, которое открывается при щелчке варианта правой кнопкой мыши, выберите пункт "Удалить выбранные элементы из".

    Объект удаляется из варианта материалов. Если перейти к другим вариантам, а затем вернуться к этому, объект не будет отображаться.

Добавление объекта к варианту материалов

  1. Выберите объекты, которые требуется добавить к существующему варианту, и примените подходящий материал.

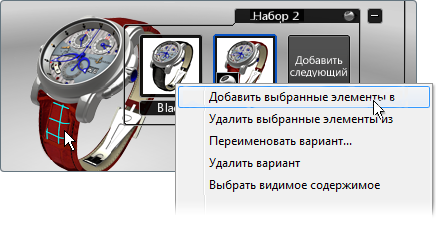

  2. В меню, которое открывается при щелчке варианта правой кнопкой мыши, выберите пункт "Добавить выбранные элементы в".

    Объект будет добавлен в вариант.

Удаление варианта

  1. Выберите вариант, который требуется удалить.

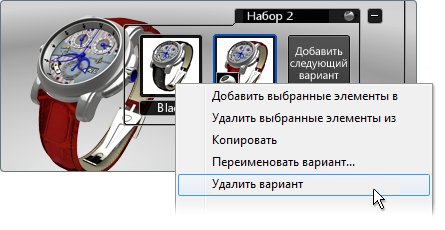

  2. В меню, которое открывается при щелчке варианта правой кнопкой мыши, выберите пункт "Удалить вариант".

    Вариант удаляется, и связи материалов при этом теряется.

Настройка и просмотр наборов позиций

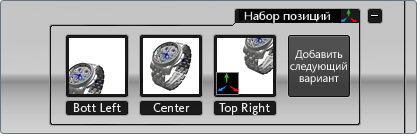

Наборы позиций позволяют сравнивать варианты размещения модели или объекта.

Например, можно выполнять следующие действия.

Примечание

При повторном импорте модели, которая была преобразована вне программы Autodesk Showcase, внешние преобразования отображаются в наборе позиций. Преобразования являются кумулятивными (то есть преобразования в наборе позиций вносятся в новую позицию повторно импортированной модели).

Настройка набора вариантов позиций

  1. Нажмите клавишу А для отображения интерфейса вариантов.
  2. Нажмите кнопку "Создать" в верхней части списка вариантов.
    Примечание

    Если эта кнопка не отображается, то, вероятно, включен режим презентации. Нажмите клавишу Tab для возврата в режим редактирования.

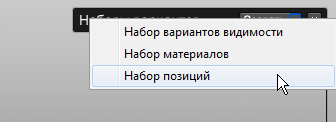

  3. Откроется список возможных типов наборов. Выберите "Набор позиций".

    Создается новый набор, содержащий новый набор вариантов позиций.

  4. Выберите объекты, которые требуется добавить в новый позиционный вариант.
    Примечание

    Используйте меню "Правка" > "Выбрать все" для выбора всей модели. Если не удается выбрать объекты, нажмите клавишу Tab для переключения в режим редактирования. Если объекты, которые необходимо выбрать, не отображаются, возможно, они находятся в скрытом варианте модели.

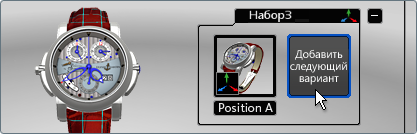

  5. В новом наборе нажмите кнопку "Добавить следующий вариант".

    Выбранные объекты будут добавлены в набор в качестве нового варианта.

  6. В меню, которое открывается при нажатии правой кнопки мыши, выберите пункт "Задать изображение" для идентификации варианта.
  7. Переместите модель или объект в новую позицию.
    Примечание

    Нажмите клавишу H, чтобы использовать ручку преобразования.

  8. Нажмите кнопку "Добавить следующий вариант".

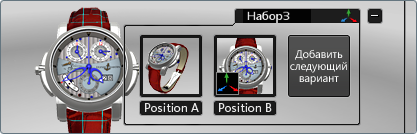

    Теперь можно использовать данный набор вариантов для просмотра модели в двух разных позициях.

Удаление объекта из варианта

Бывают случаи, когда объект добавлен в вариант случайно. Чтобы его удалить, выполните следующие действия.

  1. Щелкните необходимый вариант.
  2. Выберите объекты, которые необходимо удалить из него.
  3. В меню, которое открывается при щелчке варианта правой кнопкой мыши, выберите пункт "Удалить выбранные элементы из".

    Объект больше не является частью варианта.

Добавление объекта в вариант

Может возникнуть необходимость включить другой импортированный объект в позиционный вариант. Чтобы его добавить, выполните следующие действия.

  1. Выберите объекты, которые требуется добавить в вариант.
  2. Щелкните необходимый вариант.
  3. В меню, которое открывается при щелчке варианта правой кнопкой мыши, выберите пункт "Добавить выбранные элементы в".
  4. Объект будет добавлен в вариант.

Удаление варианта

  1. Разверните набор для просмотра содержащихся в нем вариантов. Выберите необходимый вариант.
  2. В меню, которое открывается при щелчке варианта правой кнопкой мыши, выберите пункт "Удалить вариант".
