Showcase では、オブジェクトのパッチを選択して新しいオブジェクトとして抽出できます。つまり、1 つのオブジェクトとしてモデル化された対象を取り込み、別々のオブジェクトに分割できます。これにより、分割された個々のオブジェクトを他のオブジェクトと同様に操作し、マテリアルの適用、アニメーションの作成などを行うことができます。
以下に、この機能の使用例をいくつか示します。
- 新しいオブジェクトとしてドアからトリムを抽出し、そのトリムに新しいマテリアル(真鍮など)を適用します。
- リクライニング チェアのコンポーネントを抽出し、各部分(背もたれ、座部、足置きなど)のさまざまな動作を作成します。
オブジェクトとしてパッチを選択、抽出する
[パッチを新しいオブジェクトとして抽出]ウィンドウを開いた後に、抽出する領域を選択する必要があります。領域をクリックして選択します。抽出用の領域を選択ボックスで選択することはできません。
パッチ(オブジェクトの一部)を選択してオブジェクトとして抽出するには、次の操作を行います。
- オーサリング モードで、を選択します。

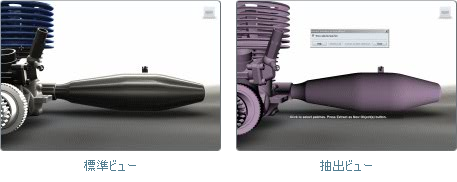

[パッチを新しいオブジェクトとして抽出]ウィンドウが表示されます。シーン内のすべてのオブジェクトが紫のシェーディングになります。これは、該当するオブジェクトを選択して抽出できることを示しています。
- シーンで、抽出するオブジェクトの一部をクリックします。さらにビューポート内の別の部分をクリックして、選択項目に追加します。
選択したパッチは灰色で表示されます。
- パッチの選択を解除するには、もう一度パッチをクリックします。選択したすべての項目の選択を解除するには、ウィンドウのをクリックします。
- 現在のビューポートと、抽出モードになる前のビューポートを切り替えるには、ウィンドウでの選択を解除し、再度選択します。
- オブジェクトを抽出せずにキャンセルするには、[キャンセル]をクリックするか、[Esc]を押します。
選択したパッチを抽出するには、次の操作を行います。
- 抽出するすべてのパッチを選択したら、ウィンドウのボタンをクリックします。
パッチは、1 つ以上の新しいオブジェクトとして抽出され、ビューポートで選択されます。
新しいオブジェクトを操作する
抽出するときは、以下の点に注意してください。
- 抽出を元に戻すには、[編集] > [元に戻す]を選択します。この操作は、2 回行う必要があります。1 回目は新しいオブジェクトの選択を元に戻すためで、2 回目は抽出を元に戻すためです。

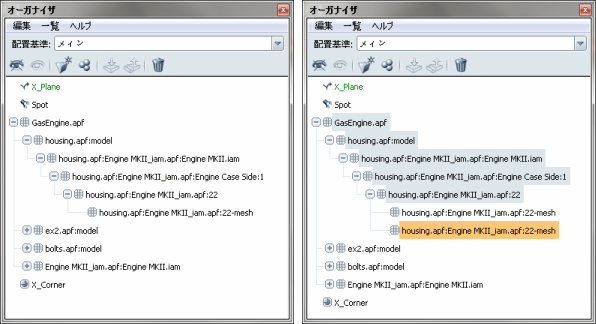

- 抽出されたオブジェクトは、抽出元オブジェクトの名前を継承します。オーガナイザでは、新しいオブジェクトは、抽出元オブジェクトの兄弟として表示されます。
- 1 つのオブジェクトの複数の部分を選択すると、選択した部分が、1 つの新しいオブジェクトとしてまとめて抽出されます。
- 複数のオブジェクトにまたがって複数の選択項目を抽出した場合は、それぞれが別々のオブジェクトとして抽出されます。
