Transformation d'objets par rapport aux valeurs d'origine





Pour transformer des objets par rapport à leurs valeurs d'origine :

  1. Sélectionnez les objets à transformer.
  2. Sélectionnez Edition > Transformation > Propriétés de transformation.

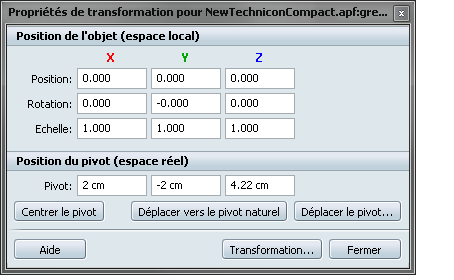

    La fenêtre Propriétés de transformation s'affiche :

    La section Position de l'objet de la fenêtre affiche la position, la rotation et l'échelle des objets sélectionnés par rapport aux valeurs lors de l'importation du modèle, ainsi que toute mise à l'échelle appliquée à partir de la fenêtre des paramètres de modèle. La section Position du pivot représente l'emplacement du pivot de l'objet dans l'espace univers.

    Si plusieurs objets sont sélectionnés, les valeurs affichées sont celles des objets en haut de la hiérarchie. Pour voir cette hiérarchie et les objets qui sont déjà transformés, sélectionnez Edition > Organisateur.

  3. Pour modifier l'une de ces valeurs pour les objets sélectionnés, saisissez les nouvelles valeurs et appuyez sur la touche Entrée.
  4. Pour entrer des valeurs relatives à la position actuelle, cliquez sur le bouton Transformation pour accéder à la boîte de dialogue Transformation.
    Remarque

    Si vous modifiez les unités (et par conséquent l'échelle de la scène) du modèle à l'aide de la fenêtre des paramètres de modèle, le facteur d'échelle ne sera pas affiché dans la fenêtre Propriétés de transformation. Toutefois, ce facteur d'échelle est pris en compte lorsque vous convertissez des objets dans la fenêtre Transformation. Les valeurs que vous entrez dans cette fenêtre sont mises à l'échelle lors de la mise à jour des valeurs existantes dans la fenêtre Propriétés de transformation.

  5. Pour ajuster la position du pivot, entrez de nouvelles coordonnées locales pour chaque axe, ou cliquez sur Déplacer le pivot pour ajuster de façon interactive le pivot dans la vue.
  6. Pour déplacer le pivot au centre de la boîte englobante de l'objet, cliquez sur Centrer le pivot. Pour réinitialiser le pivot à la position antérieure à son dernier déplacement, cliquez sur Déplacer vers le pivot naturel. Si vous n'avez pas déplacé le pivot auparavant, il se déplace vers la position spécifiée dans le logiciel de modélisation d'origine.
