Kombinieren und Trennen von Objekten zur Verbesserung der Frame-Rate

Große Produktionsmodelle, die in der Regel über hunderte von Teilen verfügen, die aus Tausenden von Oberflächen und Oberflächen-Patches bestehen, können die Leistung des Hardware-Renderns (die Frame-Rate) während einer gleichzeitigen Erstellung oder interaktiven Präsentation einer Szene erheblich verlangsamen.

Sie können die Interaktionsleistung verbessern (auch bei mehreren geladenen Produktionsmodellen und paralleler Anzeige), indem Sie Objekte im Organisator kombinieren. Durch Kombinieren von Objekten wird die ausgewählte Objekthierarchie im Wesentlichen abgeflacht, um die Frame-Rate zu beschleunigen. Um Datenverlust (z. B. Materialzuweisungen) zu verhindern, müssen Sie den Arbeitsablauf-Richtlinien folgen und den Arbeitsablauf möglicherweise ändern.

Folgen Sie diesen Richtlinien zum erfolgreichen Kombinieren von Knoten ohne Verlust wichtiger Daten:

• Kombinieren Sie keine Objekte, die verschiedenen Alternativen oder Verhalten angehören. Wenn Sie diese Objekte kombinieren, können die Zuweisungen unterbrochen werden und müssen dann möglicherweise komplett neu wiederhergestellt werden.
• Vorberechnete Umgebungsschatten werden möglicherweise beim Kombinieren von gemischter Geometrie (z. B. Polygone und NURBS) beeinträchtigt. Vor dem Kombinieren wird Okklusion unterschiedlich auf verschiedene Datentypen angewendet (für NURBS durch Texturen, für Polygone durch Scheitelpunktfarben); nach dem Kombinieren werden NURBS- und Polygontexturen ignoriert, und alle Okklusionen sind scheitelpunktbasiert.
• Das Kombinieren von Schatten werfenden Objekten führt dazu, dass der gesamte kombinierte Knoten ein Schattenwerfer für diese Lichtquelle ist.
• Das Kombinieren von Objekten, die über die gleiche Textur zu verfügen scheinen, kann dazu führen, dass sich die Texturplatzierung verschiebt oder in unerwarteter Weise skaliert wird. In diesem Fall müssen Sie die Textur neu auf dem kombinierten Objekt platzieren.
• Sie können einen Knoten, der bereits kombinierte Objekte enthält, nicht kombinieren; in diesem Fall sind die Schaltfläche Kombinieren und die Menüoption nicht verfügbar. Alternativ dazu können Sie den kombinierten Knoten trennen und dann auf einer höheren Ebene der Hierarchie kombinieren.
• Kombinieren sollte nur angewendet werden, wenn Sie sicher sind, dass keine Änderungen in der Geometrie mehr zu erwarten sind. Wenn Sie kombinieren und sich dann entscheiden, das Modell zu aktualisieren oder aufgrund von Änderungen in der ursprünglichen Anwendung neu zu tesselieren, können Sie Probleme in der Geometrie auftreten.
• Beim Kombinieren von mehreren Objekten mit verschiedenen Materialien wird das erste gefundene Material auf alle angewendet. Beispiel:
  • Objekt A wird mit Material A kombiniert
  • Objekt B wird mit Material B kombiniert

  Wenn Sie die beiden Objekte kombinieren, erhalten Sie:

  • Objekt C mit Material A
• Wenn Sie Objekte animieren möchten, lassen Sie die Objekte separat.

So kombinieren Sie Objekte

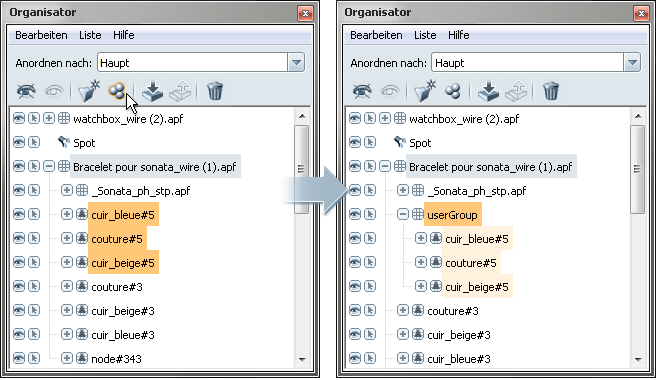

1. Wählen Sie im Organisator die Objekte aus, die Sie kombinieren möchten, und gruppieren Sie sie dann. Die Objekte werden in einem Ordner gruppiert.

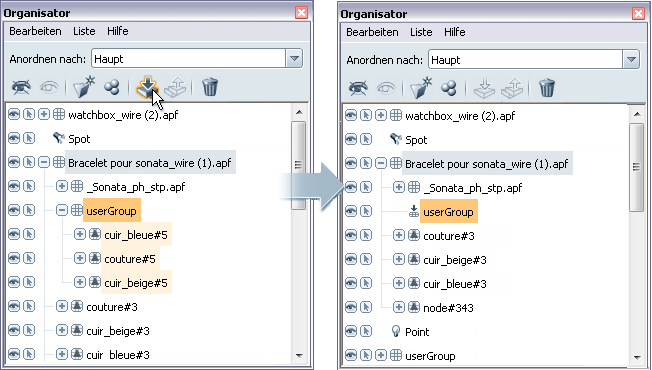

2. Klicken Sie mit der rechten Maustaste auf den Ordner mit den gruppierten Objekten, und wählen Sie Kombinieren. Die Objekte werden kombiniert, und Sie können den Knoten nun nicht mehr erweitern, um den Inhalt anzuzeigen.

   Anmerkung

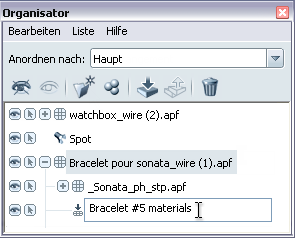

   Doppelklicken Sie auf den Ordner, um ihm einen aussagekräftigeren Namen zu geben.



Sie können kombinierte Objekte trennen, um Zugriff auf Teile der kombinierten Geometrie zu erhalten, damit Sie mit ihnen arbeiten können (z. B. um Normalen zu wenden, doppelte Oberflächen zu entfernen oder Geometrie zu teilen, um andere Alternativen bzw. Verhalten hinzuzufügen).

Trennen ist nicht dasselbe wie Rückgängigmachen des Kombinationsvorgangs (Bearbeiten > Rückgängig). Beim Trennen bleibt die Objekthierarchie erhalten, Sie erhalten jedoch Zugriff auf die kombinierten Objekte; beim Rückgängigmachen werden die ursprünglichen Objekthierarchien in einer Szenensitzung wiederhergestellt.

So trennen Sie Objekte

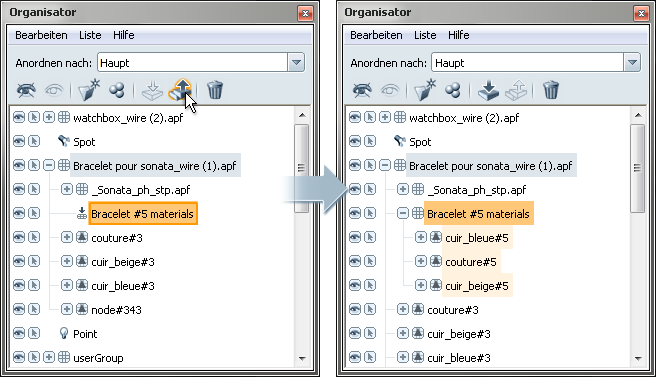

1. Wählen Sie im Organisator die kombinierten Objekte aus, die Sie trennen möchten.
2. Klicken Sie mit der rechten Maustaste auf die ausgewählten Objekte, und wählen Sie Trennen. Die Objekte werden getrennt, und Sie können den Knoten nun erweitern, um den Inhalt anzuzeigen.
