Einrichten und Anzeigen von Sichtbarkeitsaufstellungen





Sichtbarkeitsaufstellungen sind Sammlungen von Objekten oder deren Attributen, die Sie als eine Einheit in einer Szene ausblenden oder anzeigen. Beispielsweise sind dies alle Bauteile, die einen speziellen Entwurf für eine Radkappe ausmachen.

Anmerkung

Eine Szene kann über eine beliebige Anzahl an alternativen Modellaufstellungen verfügen, aber ein Objekt kann jeweils nur in einer Modellalternative verwendet werden.

Erstellen einer alternativen Modellaufstellung

  1. Drücken Sie die Taste A zum Anzeigen der Benutzeroberfläche Alternativen.
  2. Klicken Sie auf die Schaltfläche Erstellen am oberen Rand der Liste der Alternativen.
    Anmerkung

    Wenn Sie diese Schaltfläche nicht sehen, befinden Sie sich möglicherweise im Präsentationsmodus. Drücken Sie TAB, um in den Bearbeitungsmodus zurückzuwechseln.

  3. Eine Liste der möglichen Arten von Aufstellungen wird angezeigt. Wählen Sie die Option Sichtbarkeitsaufstellung aus.

    Eine neue Aufstellung wird erstellt, die einen neuen Satz von Modellalternativen enthält.

  4. Wählen Sie die Objekte in der Szene aus, die Sie der neuen Alternative hinzufügen möchten.
    Anmerkung

    Wenn die Objekte, die Sie hinzufügen möchten, nicht angezeigt werden, wurden sie möglicherweise bereits einer anderen Modellalternative zugewiesen. Sie müssen sie aus der anderen Modellalternative entfernen, bevor Sie sie erneut zuweisen (siehe unten).

  5. Klicken Sie in der entsprechenden Aufstellung auf die Schaltfläche Alternative hinzufügen (oder auch Nächste Alternative hinzufügen, falls weitere Alternativen in der Aufstellung enthalten sind).

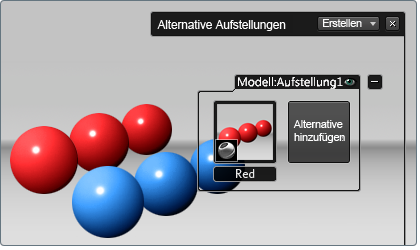

    Die ausgewählten Objekte werden zur Aufstellung als neue Alternativen hinzugefügt. Das Auge-Symbol gibt an, dass die Alternative aktiv ist und ihre Inhalte angezeigt werden.

  6. Doppelklicken Sie auf das Feld Name, um eine Beschriftung für die einfache Identifikation der Alternative hinzuzufügen.
    Anmerkung

    Verwenden Sie beim Erstellen von Alternativen keine Sonderzeichen wie das "#"-Symbol im Namen. Soll die Showcase-Datei durch ein Web-Interface verwendet werden (entweder von außerhalb des Büros oder lokal), erschweren bzw. machen es Sonderzeichen unmöglich, Alternativen mit HTTP-Protokollen zu steuern.

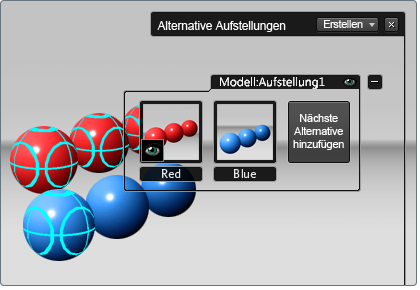

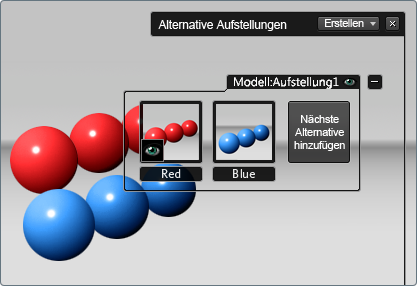

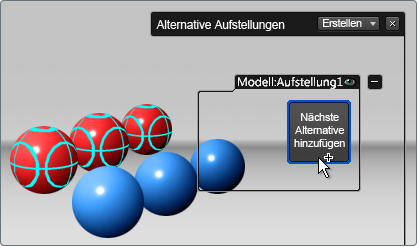

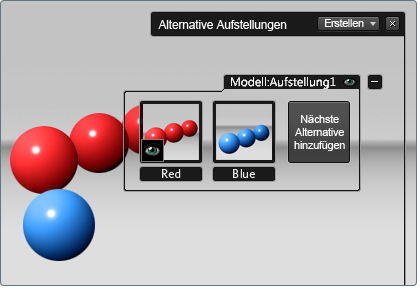

    Nehmen Sie im Zuge dieses Beispiels an, Sie wählen die blauen Objekte aus und klicken auf Nächste Alternative hinzufügen. Dadurch würde eine neue Alternative mit den blauen Objekten erstellt und als aktive Alternative verwendet. Die roten Kugeln werden nicht mehr angezeigt, da ihre Alternative nicht mehr aktiv ist.

Entfernen eines Objekts aus einer Alternative

  1. Klicken Sie auf die Alternative, mit der Sie arbeiten möchten, um sie sichtbar zu machen.
  2. Wählen Sie die Objekte aus, die Sie aus der Alternative entfernen möchten.

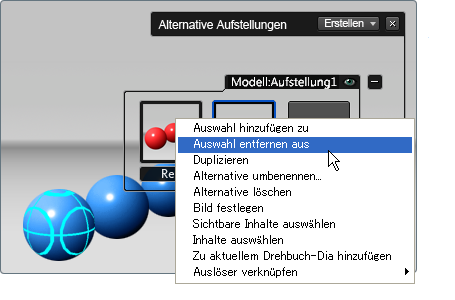

  3. Wählen Sie im Kontextmenü der Alternative die Option Auswahl entfernen aus.

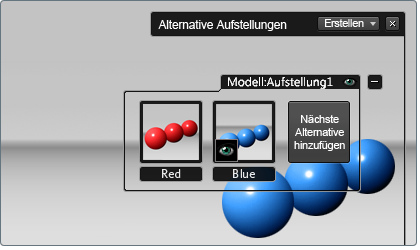

    Das Objekt ist nun nicht mehr Bestandteil der Alternative. Es ist immer noch sichtbar für die aktuelle Alternative, steht jedoch auch für andere Alternativen zur Verfügung:

Hinzufügen eines Objekts zu einer Alternative

  1. Wählen Sie die Objekte aus, die Sie zu einer bestehenden Alternative hinzufügen möchten.
    Anmerkung

    Wenn die Objekte, die Sie hinzufügen möchten, nicht angezeigt werden, wurden sie möglicherweise bereits einer anderen Modellalternative zugewiesen. Sie müssen aus der anderen Alternative entfernt werden, bevor Sie sie erneut zuweisen (siehe oben).

  2. Klicken Sie auf die Alternative, mit der Sie arbeiten möchten.

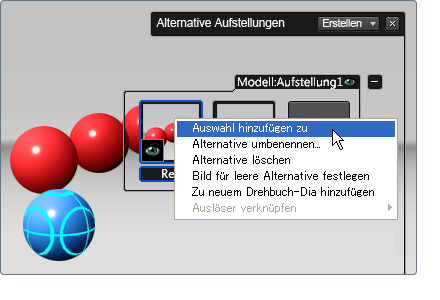

  3. Wählen Sie im Kontextmenü der Alternative die Option Auswahl hinzufügen zu.

Löschen einer Alternative

  1. Erweitern Sie eine Aufstellung zum Anzeigen ihrer Alternativen. Wählen Sie die Alternative, mit der Sie arbeiten möchten.

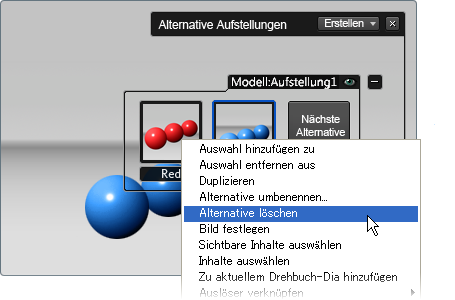

  2. Wählen Sie im Kontextmenü der Alternative die Option Alternative löschen.

    Die Alternative wird aus der Aufstellung gelöscht. Die Objekte in der Alternative werden nicht gelöscht, aber sie sind nun sichtbar und können für alle anderen Alternativen ausgewählt werden.

Auswählen aller Objekte aus einer bestimmten Alternative

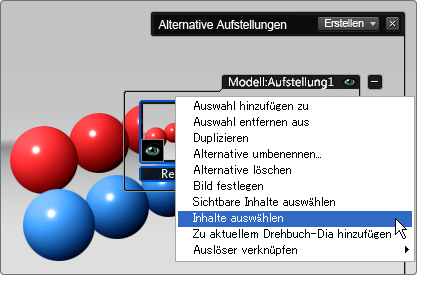

  1. Wählen Sie im Kontextmenü der Alternative Inhalte auswählen (oder Sichtbare Inhalte auswählen aus, wenn Sie keine ausgeblendeten Elemente auswählen möchten).
  2. Alle Objekte dieser Alternative sind jetzt ausgewählt.

Wählen aller Objekte in der gesamten Aufstellung

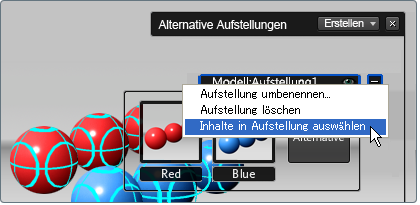

Klicken Sie mit der rechten Maustaste auf den Namen der Aufstellung, und wählen Sie dann Inhalte in Aufstellung auswählen.
