蒙皮权重和变形





在接下来的步骤中,将学习关节和蒙皮权重如何影响 Jackie 胸部的变形。在下一节中,将改进不均匀的变形。

查看蒙皮权重如何影响蒙皮的变形

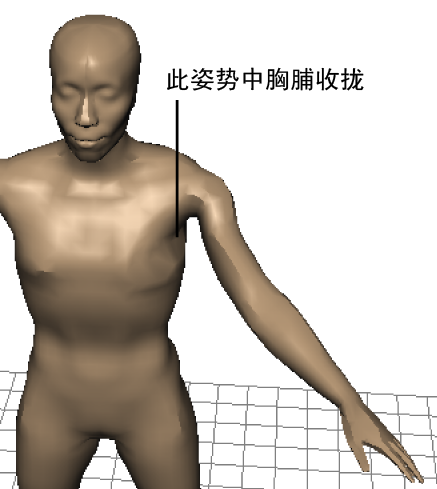

  1. 为左臂设定类似下图的姿势。左胸变成不规则形状。
  2. 选择“Jackie”。
  3. 选择“蒙皮 > 编辑平滑蒙皮 > 绘制蒙皮权重工具”(Skin > Edit Smooth Skin > Paint Skin Weights Tool) >
  4. “工具设置”(Tool Settings)窗口的“影响”(Influences)列表中,选择任何关节(如骨盆)。

    Jackie 蒙皮的灰度颜色指示选定关节对蒙皮变形的影响程度。通常,蒙皮的白色区域几乎完全受到选定关节的影响。灰色区域受到一个或两个其他关节的显著影响,而黑色区域指示蒙皮根本不受选定关节的影响。

    提示

    如果愿意,可以启用“绘制蒙皮权重工具”(Paint Skin Weights Tool)“渐变”(Gradient)区域中的“使用颜色渐变”(Use Color Ramp)来查看在颜色方面的影响反馈。这样使得更易于看到小权重。

    Jackie 曲面上的每个点都会受三个关节的影响,正如前面步骤中的“最大影响”(Max Influence)设置所指定的那样。但是,这三个关节中的一个或两个关节的影响如此小,因而可以忽略不计。

    在这种情况下,在设定手臂姿势时左胸变为不规则形状指示一个或多个关节对曲面施加的影响过大或过小。在接下来的步骤中,将确定哪些关节影响不规则区域。

  5. 执行下列操作以选择问题区域中的顶点:
    • “绘制蒙皮权重工具”(Paint Skin Weights Tool)中,启用“绘制选择”(Paint Select)模式(在“影响”(Influences)列表下方)。
    • 在 Jackie 的蒙皮上单击鼠标右键,然后从标记菜单中选择“顶点”(Vertex)
    • 绘制以选择 Jackie 肩部周围的顶点。
  6. “绘制蒙皮权重工具”(Paint Skin Weights Tool)中,单击“显示影响”(Show Influences)按钮。

    影响选定顶点的所有关节在“影响”(Influences)列表中处于选中状态。

    提示

    如果在列表中没有立即看到选定的影响,请滚动以查找哪些影响处于选中状态。

    根据所选择的顶点,“影响”(Influences)列表将显示影响该区域的主要关节来自中上背部和左臂。

  7. 现在已缩小会影响肩部的关节的范围,在“影响”(Influences)列表中分别选择每个条目以查看 Jackie 蒙皮上的灰色的着色。

    left_arm_root 是主要影响。upper_back、mid_back 和 left_top_rib 也有影响,但并不完全在同一区域中。
