创建水样式 nParticle 对象





在创建液体模拟的第一步中,使用“水”(Water)样式 nParticle 填充多边形水壶。若要执行该操作,请使用“填充对象”(Fill Object)选项。

创建“水”(Water)样式 nParticle 对象

  1. 选择“nParticle > 创建 nParticle > 水”(nParticles > Create nParticles > Water)

    通过选择“水”(Water)样式 nParticle 对象,可以预设某些 nParticleShape 属性,包括启用“液体模拟”(Liquid Simulation)属性、禁用 nParticle“自碰撞”(Self Collisions),以及将“粒子渲染类型”(Particle Render Type)设定为“滴状曲面”(Blobby Surface)

  2. “大纲视图”(Outliner)中,选择 geo_pitcher(分组在grp_Pitcher 对象中)。

    这就是您要使用“水”(Water)样式 nParticle 填充的几何体。

  3. 选择“nParticle > 创建 nParticle > 填充对象”(nParticles > Create nParticles > Fill Object) >

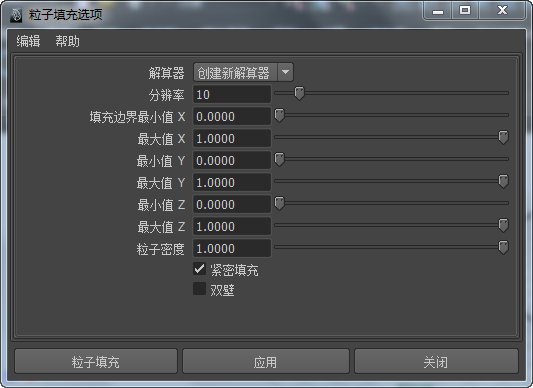

    将出现“粒子填充选项”(Particle Fill Options)窗口。

  4. “粒子填充选项”(Particle Fill Options)窗口中,选择“编辑 > 重置设置”(Edit > Reset Settings)
  5. 设定以下“粒子填充选项”(Particle Fill Options)
    • “解算器”(Solver)列表中选择“创建新解算器”(Create New Solver)
    • “分辨率”(Resolution)设定为 20。

      “分辨率”(Resolution)指定沿几何体最长轴均匀放置的 nParticle 数量。

    • “最大值 Y”(Max Y)设定为 0.5。

      设定为 0.5 时,nParticle 会对水壶进行一半的填充。

    • 确保“紧密填充”(Close Packing)处于启用状态。
    • 启用“双壁”(Double Walled)

      启用“双壁”(Double Walled)可确保使用 nParticle 填充水壶几何体时考虑水壶几何体的厚度。现在粒子仅填充水壶的空体积,而不是多边形壶壁之间的空间。

    有关“粒子填充选项”(Particle Fill Options)的信息,请参见手册的“nDynamics”部分中的“nParticle > 创建 nParticle”(nParticles > Create nParticles)

  6. 单击“粒子填充”(Particle Fill),然后单击“关闭”(Close)

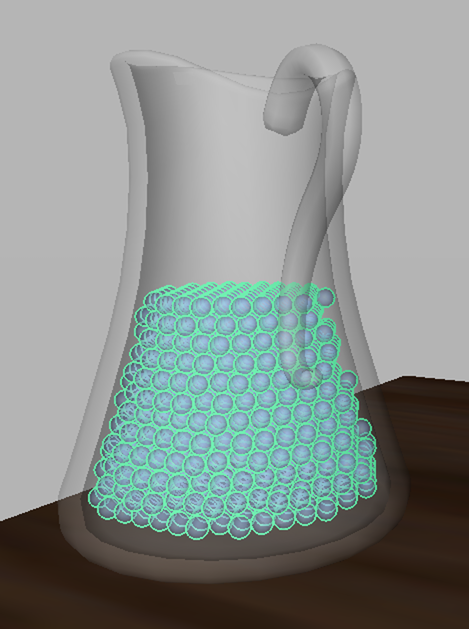

    Maya 将在水壶几何体内创建 nParticle 对象。

  7. “大纲视图”(Outliner)中,双击nParticle1 并将其重命名为 nParticle_Water

    重命名 nParticle 对象,以便在场景中有多个粒子系统的情况下易于识别该对象。

    在本课程中,水壶和玻璃网格将保留 nParticle,因此必须将网格转化为被动碰撞对象,并将其作为 nParticle 指定给同一 Nucleus 系统。

将水壶和玻璃网格转化为被动碰撞对象

  1. 在场景视图中,按住 键并选择水壶和玻璃网格。
  2. 选择“nMesh > 创建被动碰撞对象”(nMesh > Create Passive Collider) >

    此时将显示“使碰撞选项”(Make Collide Options)窗口。

  3. “解算器”(Solver)列表中选择“nucleus1”
  4. 单击“使碰撞”(Make Collide)
  5. 若要重命名水壶和玻璃 nRigid 对象,请在“大纲视图”(Outliner)中双击“nRigid1”“nRigid2”,然后分别重命名为“nRigid_Pitcher”“nRigid_Glass”
  6. 播放模拟。

    播放模拟时,请注意 nParticle 的行为方式可能与预期的不同。这些 nParticle 不是像水一样立即掉落到水壶的底部,而是缓慢降落,就好像在慢动作播放模拟。若要使 nParticle 的行为方式比较逼真,可为模拟设定 Nucleus“空间比例”(Space Scale)

    有关“空间比例”(Space Scale)的详细信息,请参见调整 Nucleus 空间比例

设定“空间比例”(Space Scale)

  1. 水壶仍处于选定状态时,在“属性编辑器”(Attribute Editor)中,单击“nucleus1”选项卡。
  2. “比例属性”(Scale Attributes)区域中,将“空间比例”(Space Scale)设定为 0.01。

    减小“空间比例”(Space Scale)值时,Maya 会评估 nParticle 系统,好像粒子的大小非常小一样。这会导致明显增加对 nParticle 的重力效应。

  3. 将模拟回放到开始帧,然后播放模拟。

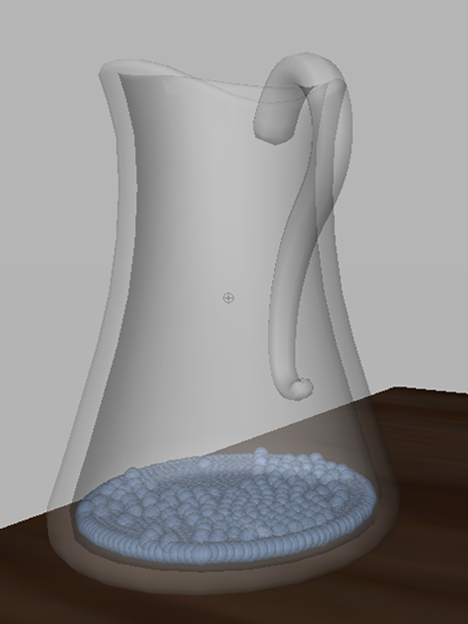

    播放模拟时,请注意 nParticle 仍包含在水壶中,但占据了水壶的少量体积。此外,nParticle 似乎在向下推,好像承受了某种压力或压缩力一样。在下一节中,您将开始调整使 nParticle 外观和行为看上去更像液体的“液体模拟”(Liquid Simulation)属性。
