リンク パラメータ情報を表示する




リンク パラメータは特別な種類のエクスプレッションであるため、3D ビューや Schematic で、リンク パラメータを持つオブジェクトを識別することができます。

3D ビューでリンク パラメータ情報を確認するには

  • ビューで目のアイコンをクリックし、[関係](Relations)を選択します。

    選択したオブジェクトの変換にパラメータが存在し、かつその変換が他のオブジェクトのパラメータにリンクしている場合、選択したオブジェクトと他のオブジェクト間は白い点線で接続されます。

    この点線をクリックし、リンク オブジェクトをともなうエクスプレッションのリストを表示できます。1 対 1 の単純なリンク パラメータは [l_fcv] エクスプレッションで特定でき、マルチリンク パラメータは [l_interp] エクスプレッションで特定できます。また、オリエンテーションリンク パラメータは [l_interpOri] で特定できます。

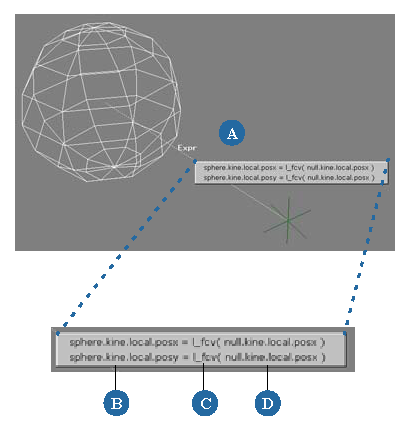

    A

    点線は、エクスプレッションが他のオブジェクトに関連していることを示します。エクスプレッションを確認するには、この点線をクリックします。

    B

    リンク パラメータはエクスプレッションの左側にあります。

    C

    [l_fcv] はリンク パラメータを表します。

    D

    駆動用のパラメータは右側にきます。

Schematic ビューでリンク情報を確認するには

以下の記述はすべてのエクスプレッションに共通です。

  • オブジェクトの変換にリンク パラメータが存在する場合は、そのオブジェクトの上に [E] の文字が表示されます。

  • リンク パラメータには [L] というラベルも付きます。

  • ビュー内で[表示](Show) [エクスプレッション](Expressions)がオンになっていると、エクスプレッションを持つオブジェクトは、その関連するパラメータを持つオブジェクトと、緑色の実線矢印([Expr]のラベル付き)でリンクされます。

矢印を選択し、クリックしてほんの少しドラッグしてみましょう。エクスプレッションのリストが表示されます。

E ラベルと L ラベルは、球体にエクスプレッションとリンク パラメータがあることを示します。

矢印は、エクスプレッションが球体に関連していることを示します。矢印を選択するとエクスプレションのリストが表示されます。
