バイレイルの使用




バイレイル オペレータにより、開いているプロファイル カーブを押し出すことができます。これを実行するには、2 つのレイルまたはガイド カーブに沿ってエンドポイントを移動させます。これは、ガイド付き押し出しと呼ばれることもあります。ポイント間の距離により、どのレイルのどのエンドポイントがプロファイルの各エンドポイントに接続するかが決定されます。

注:バイレイルは開いているプロファイル カーブでのみ使用できます。閉じたカーブを開く方法に関する情報は、「カーブを開閉する」(「サーフェイスおよびカーブのモデリング」)を参照してください。

バイレイルを使用してサーフェイスまたはポリゴン メッシュを作成するには

  1. プロファイル カーブを選択し、2 つのレイル カーブを選択内容に追加します。カーブ オブジェクト、U/V アイソライン、U/V ノット カーブ、境界、サーフェイス カーブ、およびトリム カーブを選択できます。

  2. 次のどちらかのコマンドを[Model]ツールバーから選択します。

    • [作成](Create) [サーフェイスメッシュ](Surf. Mesh) [Birail]

    • 作成(Create) [ポリゴンメッシュ](Poly. Mesh) [Birail]

    ステップ 1 ですべてのカーブを選択していない場合は、ここで順番に残りのカーブを選択できます。オブジェクトが作成され、[Birail]プロパティ エディタが開きます。

  3. 必要に応じてパラメータを調整します。詳細については、「[Birail]プロパティ エディタ」(「プロパティ リファレンス」)を参照してください。

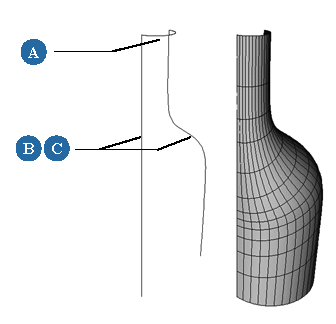

    プロファイル カーブ(A)と 2 つのレイル カーブ(B と C)、およびその結果(バイレイル)
