アップベクター コンストレイント




アップ ベクター コンストレイントにより、被コンストレイント オブジェクトの Y 軸がコンストレイント(コントロール)オブジェクトまたは特定のポイントに向きます。たとえば、カメラのアップベクターをコントロール オブジェクトに拘束すると、カメラの上方向をコントロールできるようになるので、その注視点が垂直軸に達したときにカメラがフリップするのを防ぐことができます。

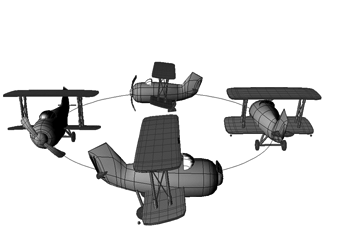

(左)カーブ(パス)コンストレイントのみ: 飛行機の X 軸は、カーブの X 軸の接線方法を向きます。

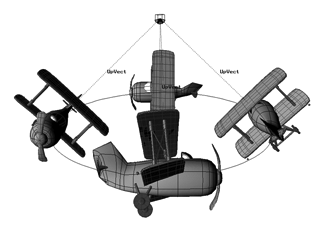

(右)アップベクター コンストレイントのあるカーブ: 飛行機は、Y 軸が円錐(コンストレイント オブジェクト)を向くように傾きます。X 軸はカーブの接線方向を向いたままです。

注:

チェインは他のオブジェクトでは使用できない専用のアップベクター コンストレイントを持ちます。専用である理由は、そのコンストレイントがチェイン ジョイントのプロパティだからです。チェインを使用する場合は、この専用のアップベクター コンストレイントを使用してください。

詳細については、「 チェインのアップ ベクター(方向)を拘束する」(「キャラクタ アニメーション」)を参照してください。

アップベクター コンストレイントについて

[コンストレイント]メニューにある「実際の」コンストレイントとは異なり、アップベクター コンストレイントは、他のコンストレイント(方向、位置、サーフェイス、2 ポイント、3 ポイント、またはカーブ(パス))のプロパティです(実質的には、オブジェクトの向きを決めるローレベルのエクスプレッション)。アップベクター コンストレイントは単独で使用できません。位置や向きなどのコンストレイントのいずれかがオブジェクトに適用されている場合にのみ機能します。

アップベクター コンストレイントは厳密にはコンストレイントではないため、他のコンストレイントに行うのと同じ方法では削除できません。アップベクター コンストレイントの削除方法については、「アップベクター コンストレイントの削除」を参照してください)。ただし、他のコンストレイントと同じように 3D ビューや Schematic View に表示することはできます(「コンストレイントとその情報を表示する」を参照)。

オブジェクトへのアップ ベクターを拘束する

オブジェクトのアップベクターの方向を決定する代表的な方法は、オブジェクトを別の(コントロール)オブジェクトに拘束することです。メニュー コマンドを使うか、コンストレイントのプロパティ エディタにあるアップベクター設定コントロールを使って、アップベクターを拘束できます。プロパティ エディタのこのコントロールを使うと、アップベクターの値と関係を容易に確認および変更できます。

メニュー コマンドを使ってアップベクターをオブジェクトに拘束するには

  1. 被コンストレイント オブジェクトのアップベクターのコントロールに使用するオブジェクトを作成します。

  2. アップベクターを拘束するオブジェクトにコンストレイントを適用します。[コンストレイント](Constrain) [方向](Direction)[位置](Position)[サーフェイス](Surface)[2 ポイント](2-Point)[3 ポイント](3-Point)[カーブ(パス)](Curve (Path))のいずれかです。これらのコンストレイントのみがアップベクターのコントロールを持ちます。

  3. 次のいずれかの操作を実行します。

    • 被コンストレイント オブジェクトを選択します。

      または

    • 被コンストレイント オブジェクト上に、複数アップベクター プロパティを持つコンストレイント(前の操作手順で述べたコンストレイント)が存在する場合は、使用するコンストレイントを選択します。この操作は Explorer で行います(コンストレイントはオブジェクトの[キネマティクス]>[コンストレイント]フォルダに一覧表示されます)。

  4. [コンストレイント](Constrain) [アップベクター](Up Vector and)を選択し、コンストレイント(コントロール)オブジェクトを選択します。これで、被コンストレイント オブジェクトの Y 軸は、このオブジェクトに拘束されました。

コンストレイントのプロパティ エディタを使ってアップベクターをオブジェクトに拘束するには

  1. 前のステップ 1 と 2 を繰り返します。

  2. 被コンストレイント オブジェクトのコンストレイント プロパティ エディタ(方向、位置、サーフェイス、2 ポイント、3 ポイント、またはパス)で、[アップベクター]タブをクリックし、[アクティブ](Active)をオンにしてアップベクターをアクティブにします。

  3. 実行する操作に応じて、[アップベクター]タブで次のいずれかのボタンをクリックします。

    • 現在のアップベクター コントロール オブジェクトを選択するには[選択](Select)をクリックします。

    • アップベクターのコントロール オブジェクトを削除するには、[削除](Remove)をクリックします。

    • 別のコンストレイント オブジェクトを選択するには[新規にピック](Pick New)をクリックします(この操作前にアップベクターの[アクティブ](Active)オプションが非アクティブだった場合は、この操作でアクティブに切り替わります)。

    • コンストレイント オブジェクトとして使用する小さなインプリシット立方体を作成するには、[新規作成](Create New)をクリックします([upvctctrl] という名前です)。[影響を受ける軸](Affected Axis)方向に従って配置されます(次のステップを参照)。

  4. [影響を受ける軸](Affected Axis)領域で、アップベクターとして使用する被コンストレイント オブジェクトの軸を選択します(既定は Y 軸です)。[軸]ボタン(正および負の X、Y、Z)をクリックするか、[軸]テキスト ボックスに 1 または -1 を入力します。

ヒント:アップベクター プロパティを持つ多くのコンストレイントが既に X 軸を拘束しています。たとえば、方向コンストレイントは既に X 軸を使用しているため、方向コンストレイントでアップベクターの軸を X 軸に設定しても効果はありません。

[指し示し]の[X](At X)[Y][Z]の設定でコントロール オブジェクトの位置の値は確認できますが、これらの設定を使用してオブジェクトの移動はできません。単にコントロール オブジェクトの位置を示しているだけです。

オブジェクトを使用せずにアップ ベクターを拘束する

オブジェクトのアップベクターはコントロール オブジェクトに拘束するのが一般的ですが、[アップベクター]ページのコントロールを使用すれば、オブジェクトのアップベクターを常に一定方向に向けておくことも可能です。このようなアップ ベクターはスタティック アップベクターとして知られています。

静的なアップベクター コンストレイントを作成するには

  1. 次の手順でオブジェクトを選択し、アップベクター プロパティを持つコンストレイトを適用します: [コンストレイント](Constrain) [方向](Direction)[位置](Position)[サーフェイス](Surface)[2 点](2-Point)[3 点](3-Point)、または[カーブ(パス)](Curve (Path))

  2. コンストレイントのプロパティ エディタで[アップベクター]タブをクリックし、[アクティブ](Active)をオンにします。

  3. [影響を受ける軸](Affected Axis)領域で、アップベクターとして使用する被コンストレイント オブジェクトの軸を選択します(既定は Y 軸です)。[軸]ボタン(正および負の X、Y、Z)をクリックするか、[軸]テキスト ボックスに 1 または -1 を入力します。

  4. [指し示し](Point At X)[X](Y) 値、[Y](Z) 値、および Z 値を設定して、被コンストレイント オブジェクトのアップベクターが向くべき場所を指定します。

パス アニメーションのフリップのコントロール

パス コンストレイントのプロパティ エディタ(「 パス上にオブジェクトを設定する」を参照)の[アップベクター]ページにある[パスの曲がり具合の法線向きに沿う](Point along Path Roll Frame Normal)は、被コンストレイント オブジェクトのアップベクターを、パスカーブの曲がり具合の法線に拘束します。同じ[アップベクター]ページの[指し示し](Point At)で定義したように別のコントロール オブジェクトや方向に拘束するのではありません。ロール フレーム法線は、パスカーブの接線の移動のみに基づくフレームです。

このオプションをオンにすると、[指し示し](Point At)オプションが無効になります。

このオプションでは、独立したコントロール オブジェクトまたは方向とは別にアップベクターの方向が定義されるため、パスカーブの軌跡とアップベクターのコントロール オブジェクトが交差するような場合でも被コンストレイント オブジェクトが反転しなくなります。

アップベクター コンストレイントの削除

アップベクター コンストレイントは、他の位置や向きなどのコンストレイントとは異なるため、他のコンストレイントと同じ方法では削除できません(「コンストレイントの削除(リラックス)」を参照)。ただし、次の 2 つの方法で削除できます。

アップベクター コンストレイントを削除するには

  • 次のいずれかの操作を実行します。

    • 被コンストレイント オブジェクトのコンストレイント プロパティ エディタを開き、アップベクター タブの[消去](Remove)ボタンをクリックして、アップベクターのコントロール オブジェクトを削除します。次に、アップベクター コンストレイントを非アクティブにします。

      または

    • アップベクターのコントロール オブジェクトを削除します。次に、アップベクター コンストレイントを非アクティブにします。
