Configuration de la tablette

Il est recommandé d'utiliser une tablette et un stylet Wacom^® afin de tirer pleinement parti des fonctions de sculpture de Mudbox. Toutefois, dans Mudbox, vous pouvez sculpter à l'aide d'une souris classique à trois boutons.

Mudbox utilise une configuration de souris à trois boutons similaire à celle de Maya^® pour les mouvements de caméra. Vous devez configurer les boutons supérieur et inférieur de votre stylet Wacom, de sorte qu'ils se comportent de la même manière que les boutons droit et gauche de la souris.

RemarquePour configurer une tablette Wacom sous Linux, reportez-vous à la rubrique Configuration de la tablette sous Linux.

Les instructions suivantes présentent deux options pour configurer le comportement des boutons latéraux de votre stylet Wacom. Choisissez l'option adaptée à votre flux de travail.

Les derniers pilotes logiciels de votre tablette Wacom^® sont disponibles ici :

http://www.wacom.com/productsupport/select.cfm

Remarque

Le site Web de Wacom fournit des liens de téléchargement dans le monde entier.

Pour définir les propriétés de la tablette Wacom - option 1

Les instructions suivantes décrivent comment définir les propriétés du stylet pour les fonctions des boutons central et droit de la souris (panoramique et travelling), lorsque la touche Alt est enfoncée et que la pointe du stylet est placée moins de 0,25 pouces au-dessus de la surface de la tablette et déplacée latéralement ou de haut en bas.

Remarque

Avec cette option, les fonctions Piste et Travelling ne fonctionnent pas si la pointe du stylet entre en contact avec la surface de la tablette.

Pour afficher et modifier les propriétés de la tablette Wacom :
- (Windows) Sélectionnez Démarrer > Paramètres > Panneau de configuration, puis choisissez Wacom Tablet Properties.
- (Mac OS X) Dans le menu Pomme, sélectionnez Préférences système et cliquez sur Wacom Tablet.
- (Linux) Reportez-vous à la rubrique Configuration de la tablette sous Linux.

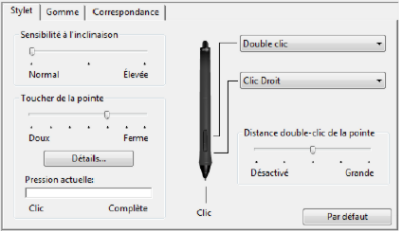

Modifiez les propriétés de sorte que les fonctions Clic droit et Clic milieu soient configurées sur les boutons latéraux du stylet, comme suit :

Avec cette configuration, les actions de la caméra fonctionnent comme suit :

Action de la caméra	Action de la souris	Action du stylet de la tablette
Rotation sur l'axe vertical/horizontal	Alt + clic gauche-glisser	Alt + glisser sur la surface de la tablette. Dans la Vue 3D, la caméra effectue une rotation sur l'axe vertical ou horizontal autour de son centre d'intérêt.
Panoramique	Alt + clic milieu-glisser	Alt + clic milieu-glisser, déplacement latéral du stylet avec la pointe du stylet placée légèrement au-dessus de la surface de la tablette. Dans la Vue 3D, la caméra se déplace latéralement ou de haut en bas.
Travelling	Alt + clic droit-glisser	Alt + clic droit-glisser, déplacement latéral du stylet avec la pointe du stylet placée légèrement au-dessus de la surface de la tablette. Dans la Vue 3D, la caméra se déplace vers ou à l'opposé de son centre d'intérêt.

Pour définir les propriétés de la tablette Wacom - option 2

Si vous trouvez inapproprié le fait de survoler la tablette avec le stylet pour les actions de caméra (clic milieu et droit), vous pouvez configurer votre tablette Wacom comme suit. Avec cette option, vous devez d'abord appuyer sur le bouton latéral, puis cliquer sur la surface de la tablette à l'aide du stylet pour effectuer la fonction (clic droit, clic milieu) affectée au bouton latéral.

Suivez les instructions décrites dans l'option 1. Reportez-vous à la rubrique Pour définir les propriétés de la tablette Wacom - option 1.
Dans la fenêtre Wacom Tablet Properties, sélectionnez Options.
Dans la fenêtre Options, activez l'option Click and Tap (appelée également dans certaines versions Side Switch Expert Mode).

Avec cette configuration, les actions de la caméra fonctionnent comme suit :

Action de la caméra	Action de la souris	Action du stylet de la tablette
Rotation sur l'axe vertical/horizontal	Alt + clic gauche-glisser	Appuyez sur la touche Alt, puis faites glisser la pointe du stylet sur la surface de la tablette. Dans la Vue 3D, la caméra effectue une rotation sur l'axe vertical ou horizontal autour de son centre d'intérêt.
Panoramique	Alt + clic milieu-glisser	Appuyez sur la touche Alt, puis sur le bouton latéral du stylet correspondant au bouton du milieu. Appliquez la pointe du stylet sur la surface de la tablette. Déplacez ensuite le stylet sur le côté ou de haut en bas. Dans la Vue 3D, la caméra se déplace latéralement ou de haut en bas.
Travelling	Alt + clic droit-glisser	Appuyez sur la touche Alt, puis sur le bouton latéral du stylet correspondant au bouton droit. Appliquez la pointe du stylet sur la surface de la tablette. Déplacez ensuite le stylet latéralement. Dans la Vue 3D, la caméra se déplace vers ou à l'opposé de son centre d'intérêt.

Configuration de la tablette sous Linux

Cette rubrique fournit des informations détaillées sur la configuration d'une tablette Wacom sous Linux Red Hat 5.4 et Fedora Core 11. Les étapes suivantes supposent que vous utilisez une tablette Wacom Intuos USB.

Les pilotes Wacom Linux installés avec RHEL 5.4 prennent en charge la plupart des tablettes. Si vous disposez d'une ancienne tablette, vous pouvez utiliser ces pilotes et effectuer les étapes suivantes pour configurer la tablette.

ImportantSi vous disposez d'une tablette Wacom Intuos 4 ou Bamboo, vous devez recompiler la version la plus récente du pilote de noyau pour prendre en charge le périphérique avant de configurer xorg.conf. Suivez les instructions décrites à l'adresse http://linuxwacom.sourceforge.net/index.php/howto/debwacomnosrc pour intégrer et installer le pilote de tablette avant d'effectuer les étapes suivantes pour configurer le périphérique.

Pour configurer Xorg.conf

Pour prendre en charge une tablette Wacom Intuos sous X-windows, ajoutez les sections suivantes au fichier /etc/X11/xorg.conf.

Remarque

Cette opération requiert un accès utilisateur racine (super utilisateur).

Section "InputDevice"
 Driver        "wacom"
Identifier    "stylus"
Option        "Device"        "/dev/input/wacom"   # USB ONLY
Option        "Type"          "stylus"
Option        "USB"           "on"                  # USB ONLY
EndSection

Section "InputDevice"
Driver        "wacom"
Identifier    "eraser"
Option        "Device"        "/dev/input/wacom"   # USB ONLY
Option        "Type"          "eraser"
Option        "USB"           "on"                  # USB ONLY
EndSection

Section "InputDevice"
Driver        "wacom"
Identifier    "cursor"
Option        "Device"        "/dev/input/wacom"   # USB ONLY
Option        "Type"          "cursor"
Option        "USB"           "on"                  # USB ONLY
EndSection

Section "InputDevice"
Driver        "wacom"
Identifier    "pad"
Option        "Device"        "/dev/input/wacom"   # USB ONLY
Option        "Type"          "pad"
Option        "USB"           "on"                  # USB ONLY
EndSection

Section "InputDevice"
Driver        "wacom"
Identifier    "touch"
Option        "Device"        "/dev/input/wacom"   # USB ONLY
Option        "Type"          "touch"
Option        "USB"           "on"                  # USB ONLY
EndSection

Modifiez la présentation de votre serveur avec les lignes suivantes :

InputDevice    "stylus"    "SendCoreEvents"
InputDevice    "eraser"    "SendCoreEvents"
InputDevice    "cursor"    "SendCoreEvents"    # For non-LCD tablets only
InputDevice    "touch"     "SendCoreEvents"
InputDevice    "pad"   # For Intuos3/CintiqV5/Graphire4/Bamboo tablets

(Facultatif) Si votre système Red Hat confond le nouveau périphérique avec une souris, modifiez les références à /dev/input/mice en /dev/input/mouse0 dans la section inputDevice de xorg.conf.
Cela empêche le périphérique Wacom d'être envoyé au périphérique d'entrée, ce qui permet de convertir les valeurs en relatif/absolu.
Redémarrez votre ordinateur avec la tablette Wacom Intuos connectée au port USB.
