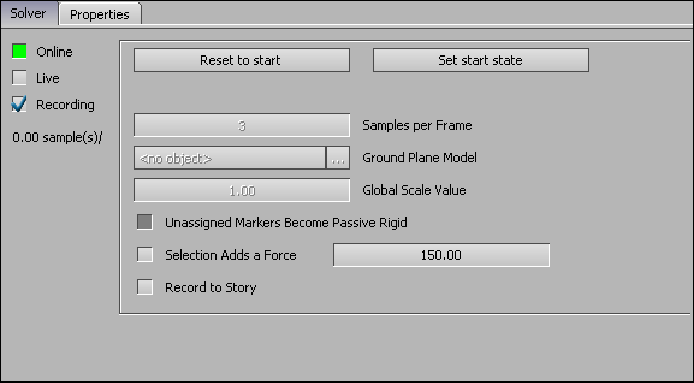

Physics Solver ペインには、リジッド ボディ、ラグドール、ジョイントのソルバを有効にし、記録するために使用するコントロールがあります。
注: 64 ビット システムでは、物理ソルバは縮退ポリゴン(ダミーポリゴン)や不正な法線を含むオブジェクトを処理できません。その場合は、モデルに問題のあるジオメトリが含まれていることを知らせる警告メッセージが表示され、該当するシェイプはおおよその形状(近似)のバウンディング
ボックスで表示されます。このバウンディング ボックスをジョイント ソルバに使用すると、ソルバの処理で予測外の結果が生成されることがあります。可能な場合は、ジオメトリにより近い、Cube、Capsule、または Sphere の近似を使用してください。複雑なジオメトリの場合は、モデルを
3D ソフトで作成し直すことで、こうした非標準のジオメトリに起因する問題を回避します。この問題は、32 ビット版の MotionBuilder では起こりません。
Physics ソルバのインジケータ
これらのインジケータには、Physics ソルバを有効または無効にするために使用するボタンとしての役割もあります。
| インジケータ |
機能 |
| Online |
Physics ソルバを有効(または「オン」)にします。Properties ウィンドウでは、Online オプションを「アクティブ」と呼びます。
注:
Physics ソルバがオンラインの場合、物理プロパティ(リジッド ボディ、ラグドール、ジョイントなど)をオブジェクトに追加できません。
|
| Live |
Physics ソルバの動作を開始します。Live ボタンを実験場として使用して、タイムラインとは別にソルバを有効し、オブジェクトの操作と相互作用をテストします。Physics ソルバの動作を適切に調整できたら、Record をクリックしてキーフレーム
データを記録します。Properties ウィンドウでは、Live オプションを「ライブ状態」と呼びます。
注:
Physics ソルバを Live に設定した場合は、物理プロパティ(ラグドール、リジッド ボディ、ジョイント)がアタッチされているオブジェクトを選択解除してください。そうしないと、オブジェクトは Physics ソルバを無視してしまいます。Physics
ソルバを Live に設定した状態で物理プロパティが設定されたオブジェクトを選択し、記録すると、Transport Controls に表示されたフレーム レートに基づいて FCurves が再評価されます。
|
| Recording |
Physics ソルバを記録する準備ができていることを示します。Properties ウィンドウでは、Recording オプションを「記録状態」と呼びます。 |
Reset to Start
Reset to Start ボタンをクリックして、アニメーションの開始位置を定義します。
Set Start State
Set Start State ボタンをクリックして、オブジェクトまたはモデルを開始時の状態に戻します。
注:
Live ボタンが有効な場合、Reset to Start をクリックした直後にソルバが開始されます。Reset to Start をクリックしてオブジェクトまたはモデルを開始位置に戻し、クリックした直後にソルバが開始されないようにするには、Live
ボタンを無効にします。
Sample per Frame フィールド
このフィールドに値を設定して、ソルバ記録の精度を高くしたり、低くしたりします。
このフィールドでは、フレームごとに取得するキー/サンプルの数を設定します。デフォルトでは 3 に設定され、ソルバはフレームごとに 3 つのキーを取得します。
ヒント:
取得する数が多くなるほど、ソルバの精度は高くなり、トンネリングなどの問題を防止できます。ただし、高い値を設定して高精度なソルバを作成すると、パフォーマンス速度の問題が発生します。
トンネリングの問題が増加するため、現時点では、このフィールドでは 0.5 などの小数値をサポートしていません。
Ground Plane Model フィールド
Alt キーを押しながら 1 つまたは複数のオブジェクトを Viewer ウィンドウまたは Schematic ビューからこのフィールドにドラッグし、Physics Solver が参照する「床」としてそのオブジェクトを定義します。Asset
Selection リストからオブジェクトを選択することもできます。
Global Scale Value
グローバルなスケールを設定します。
Unassigned Models become Passive Rigid Bodies オプション
シーン内の割り当てられていないオブジェクトから、リジッドの、無効なアセットを作成する場合は、このオプションを有効にします。
Selection adds a Force
このオプションが有効な場合、Physics ソルバは、ユーザがマウスでオブジェクトまたはモデルをクリックしたときの反応を作成します。このオプションを有効にして、オブジェクトまたはモデルを「いじって」アクションを誘発します。これは、Physics
の設定をテストする場合に便利です。Live を有効にし、オブジェクトが落下するように設定し、オブジェクトをクリックしてあれこれ試してみましょう。同様に、摩擦、スリップ、およびそれらの相互作用などをテストできます。
注:
Selection Adds a Force 設定がアクティブな Navigator ウィンドウまたは Schematic ビューでオブジェクトを選択すると、力が適用され、オブジェクトが移動します。
Record to Story
ソルバをアニメーション トラックとして Story ウィンドウに記録します。
