曲面 > 旋转(Surfaces > Revolve)





绕枢轴点旋转剖面曲线来扫描曲面。

相关主题

曲面 > 旋转(Surfaces > Revolve) >

轴预设(Axis Preset)

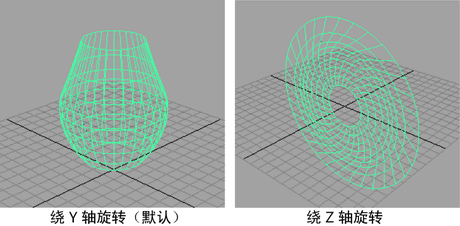

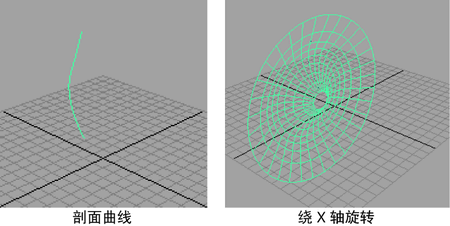

指定旋转轴。默认设置为 Y。下图使用透视视图中的每个旋转轴来旋转剖面曲线(在前视图中绘制)。

如果将“轴预设”(Axis Preset)设定为“自由”(Free),可以在“轴 X”(Axis X)“轴 Y”(Axis Y)“轴 Z”(Axis Z)框中输入值,以指定剖面曲线的旋转轴。下图是“轴 X”(Axis X)“轴 Y”(Axis Y)“轴 Z”(Axis Z)的值为 1 时生成的曲面。

枢轴(Pivot)

如果将“枢轴”(Pivot)设定为“对象”(Object),则从默认枢轴位置 (0, 0, 0) 执行旋转。这是默认设置。

如果选择“预设”(Preset),可以在“枢轴点”(Pivot Point)框中输入值以更改枢轴点的 X、Y 或 Z 位置。

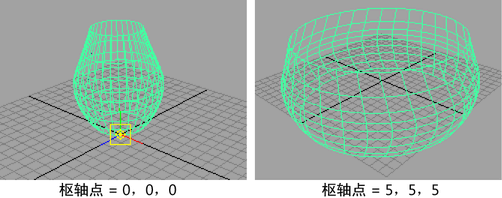

下图显示了如何在使用默认枢轴值以及 X、Y、Z 值为 5 时创建旋转曲面。

曲面次数(Surface Degree)

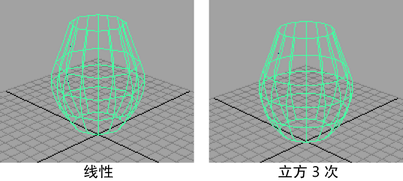

“曲面次数”(Surface Degree)选项决定了是否使用线性(次数为 1)或立方(次数为 3)几何体创建曲面的 V 参数方向。

如果选择“线性”(Linear),曲面将由周围的平面构建。

如果选择“立方”(Cubic),平滑剖面将由原始剖面曲线定义。这是默认设置。

开始和结束扫描角度(Start and End Sweep Angle)

使用“开始扫描角度”(Start Sweep Angle)“结束扫描角度”(End Sweep Angle)值指定旋转角度(以度为单位)。默认值为 360,有效范围为 0 到 360。

使用容差(Use Tolerance)

“使用容差”(Use Tolerance)选项控制生成旋转曲面的精度。可以全局或局部应用容差。

如果选择“无”(None),可以更改分段值。

如果选择“全局”(Global)容差,Maya 将使用“首选项”(Preferences)窗口的“设置”(Settings)区域中的“位置”(Positional)“切向”(Tangential)值。

如果选择“局部”(Local)容差,可以直接输入一个新值来覆盖“首选项”(Preferences)窗口的“位置”(Positional)容差。这样可以创建更接近于实际旋转曲面的旋转曲面。

分段(Segments)

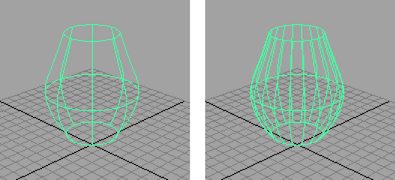

“分段”(Segments)值决定了创建旋转曲面使用的截面数量。对于 360 度扫描,六个或八个截面通常已经足够。在下图中,左侧曲面显示了使用八个分段的旋转。右侧则包含 20 个分段。

如果“使用容差”(Use Tolerance)未被设定为“无”(None),则会自动计算“分段”(Segments)值,以便结果与默认旋转曲面的差别小于指定容差值。

如果“局部”(Local)被设定为“使用容差”(Use Tolerance)选项,旋转曲面的容差值将更接近于实际旋转曲面。

提示

如果要设置扫描角度的动画,则更改“分段”(Segments)值而不是容差值,才能更改曲面的 CV 数量。

曲线范围(Curve Range)

选择“完整”(Complete)作为“曲线范围”(Curve Range),沿整个剖面曲线创建旋转曲面。这是默认设置。

如果希望在旋转时使用曲线分段,则选择“部分”(Partial)

如果在创建旋转曲面之前将“曲线范围”(Curve Range)设定为“部分”(Partial),就会创建“subCurve”。通过减少“subCurve”的长度,可以减少旋转曲面的长度。

若要编辑“细分曲线”(subCurve)的长度,选择旋转曲面,在“通道盒”(Channel Box)中选择“细分曲线”(subCurve),选择“显示操纵器工具”(Show Manipulator Tool),然后拖动曲线分段操纵器或在“通道盒”(Channel Box)中编辑“最小值”“最大值”(Max Value)

有关编辑“subCurve”的详细信息,请参见编辑 subCurve 属性

输出几何体(Output Geometry)

指定创建的几何体类型。(“细分”表示“细分曲面”(Subdiv)。)

输入曲线(Input Curve)

“输入曲线”(Input Curve)信息为只读类型。它用于访问创建旋转曲面时使用的曲线历史。

编辑“subCurve”属性

如果在创建旋转时,在选项窗口中将“曲线范围”(Curve Range)设定为“部分”(Partial),则可以编辑曲线长度。选择旋转曲面,然后使用“显示操纵器工具”(Show Manipulator tool)“通道盒”(Channel Box)编辑“subCurve”属性。
