曲面 > 挤出(Surfaces > Extrude)





通过沿路径曲线扫描剖面曲线来创建曲面。

相关主题

曲面 > 挤出(Surfaces > Extrude) >

样式(Style)

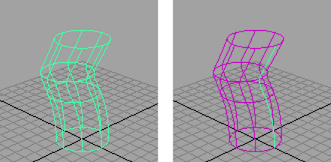

“平坦”(Flat)将在横截面沿挤出路径移动时保持其方向。

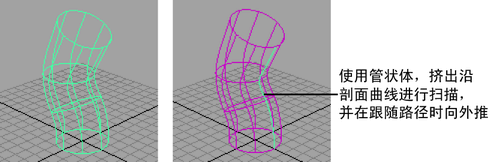

“管”(Tube)将在引用向量保持与路径相切时沿路径扫描横截面。

“距离”(Distance)将以直线形式挤出剖面。启用该选项时,请勿选择路径曲线。“距离”(Distance)启用时,该选项窗口将提供附加选项:“挤出长度”(Extrude Length)“方向”(Direction)“曲面次数”(Surface Degree)

结果位置(Result Position)

该选项仅在将“样式”(Style)设定为“平坦”(Flat)“管”(Tube)时可用。

“在剖面处”(At Profile)在剖面曲线的位置处创建挤出曲面。

“在路径处”(At Path)将在路径曲线的位置创建挤出曲面。

枢轴(Pivot)

“枢轴”(Pivot)选项仅在“样式”(Style)设定为“管”(Tube)时可用。如果选择“在路径处”(At Path)作为“结果位置”(Result Position),则可选择剖面曲线,然后将其放置在挤出路径中的枢轴点上。

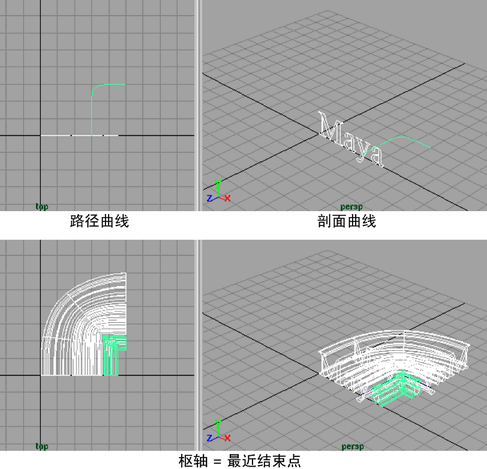

如果选择“最近结束点”(Closest End Point),则使用与剖面曲线的边界框的中心最接近的路径端点。该端点将用作所有剖面曲线的枢轴点。如果正在执行多个挤出,则结果曲面将偏移该路径。

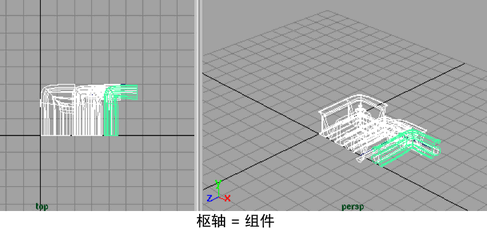

如果选择“组件”(Component),则每条单独的剖面曲线的枢轴点将用于挤出剖面曲线。挤出将沿剖面曲线的组件出现。

方向(Orientation)

“方向”(Orientation)选项仅在“样式”(Style)设定为“管”(Tube)时可用。

如果选择“路径方向”(Path Direction),则挤出的方向由路径曲线的方向设定。默认情况下,挤出的方向由“剖面法线”(Profile Normal)方向(即,剖面曲线的法线)设定。

方向示例

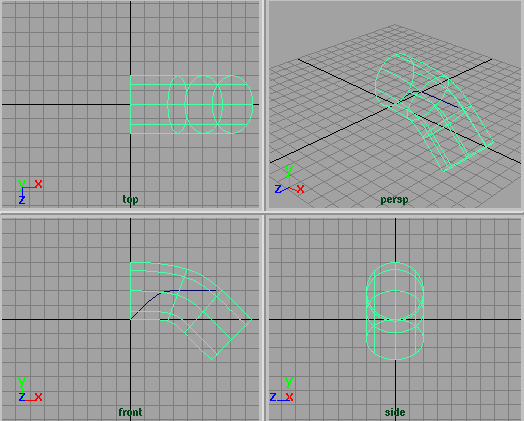

在下列示例中,“结果位置”(Result Position)已设定为“在剖面处”(At Profile)“方向”(Orientation)已设定为“剖面法线”(Profile Normal)。移动并旋转路径曲线,使其与剖面曲线匹配。这是默认设置。

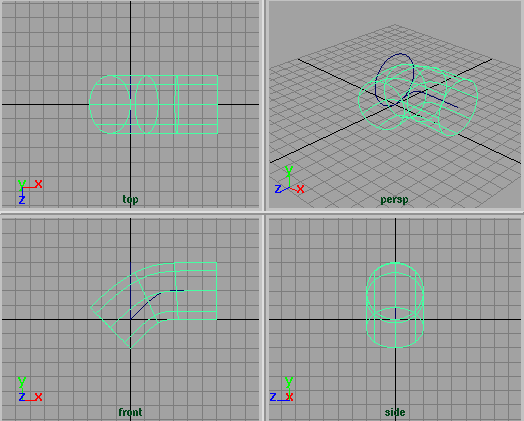

在下列示例中,“结果位置”(Result Position)已设定为“在路径处”(At Path)“方向”(Orientation)已设定为“路径方向”(Path Direction)

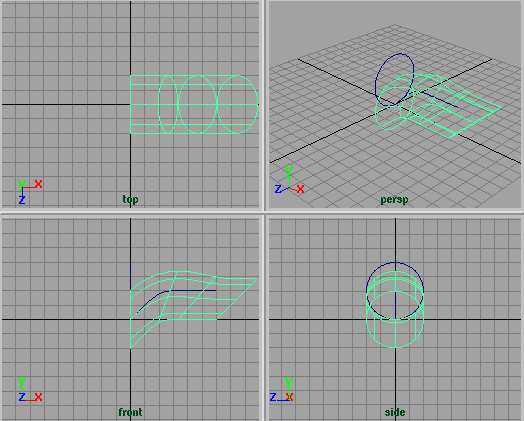

在下列示例中,“结果位置”(Result Position)已设定为“在剖面处”(At Profile)“方向”(Orientation)已设定为“剖面法线”(Profile Normal)。移动并旋转剖面曲线,使其与路径曲线匹配。

旋转(Rotation)

当剖面曲线沿路径曲线挤出时,旋转剖面曲线。较大的值将导致曲面偏离路径,特别是使用缩放时尤其如此。

缩放(Scale)

当剖面曲线沿路径曲线挤出时,缩放剖面曲线。较大的值将导致曲面偏离路径,特别是使用旋转时尤其如此。

曲线范围(Curve Range)

“完成”(Complete)将沿整个路径挤出整个剖面。

“部分”(Partial)将沿部分路径挤出部分剖面。如果启用构建历史,则该选项将创建一个能够编辑、以更改挤出曲面的“细分曲线”节点。请参见使用操纵器编辑挤出的曲面

输出几何体(Output Geometry)

指定创建的几何体的类型。(“细分”意味着细分曲面。)

请注意,使用“剖面曲线”(Profile Curve)“路径曲线”(Path Curve)框,可以访问输入曲线及其相关的统计信息。单击这些框旁边的箭头,可以选择输入曲线。单击该选项卡,可以为它们打开“属性编辑器”(Attribute Editors)

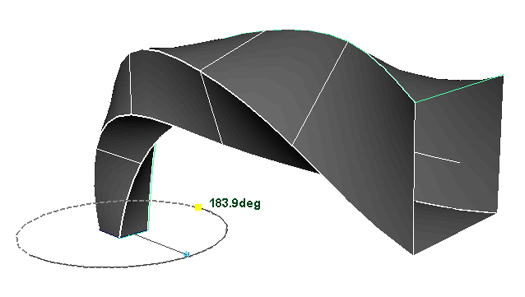

使用操纵器编辑挤出的曲面

挤出曲面之后,请选择曲面,显示“通道盒”(Channel Box),然后选择“显示操纵器工具”(Show Manipulator Tool)。单击“通道盒”(Channel Box)中的每个“细分”节点,可以显示各种可用的操纵器。

使用操纵器查看其在曲面上的效果。这些操纵器支持您更改挤出的长度和扫描。
