在曲线图编辑器中设定曲线显示选项





显示已规格化曲线

规格化动画曲线

  1. 选择要重新规格化其曲线的动画对象。
  2. 打开“曲线图编辑器”(Graph Editor)

    出现的“曲线图编辑器”(Graph Editor)将在图表视图中显示选定对象的所有动画曲线。

  3. 执行下列操作之一:
    • “曲线图编辑器”(Graph Editor)菜单栏中,选择“视图 > 显示已规格化”(View > Display Normalized)
    • “曲线图编辑器”(Graph Editor)工具栏中,单击“启用规格化曲线显示”(Enable Normalized Curve Display)图标 ()。

    将缩放当前显示在“曲线图编辑器”(Graph Editor)的图表视图中的所有曲线,以适配在 -1 到 1 的范围内。仅缩放显示的曲线,而不是基础动画。

禁用规格化曲线显示

  1. 选择要将其曲线还原到非规格化状态的动画对象。
  2. 打开“曲线图编辑器”(Graph Editor)

    出现的“曲线图编辑器”(Graph Editor)将在曲线视图中显示选定对象的所有动画曲线。

  3. “曲线图编辑器大纲视图”(Graph Editor Outliner)中,选择要禁用规格化显示的通道。
  4. 执行下列操作之一:
    • “曲线图编辑器”(Graph Editor)菜单栏中,选择“视图 > 显示已规格化”(View > Display Normalized)
    • “曲线图编辑器”(Graph Editor)工具栏中,单击“禁用规格化曲线显示”(Disable Normalized Curve Display)图标 ()。

    “曲线图编辑器”(Graph Editor)图表视图中的曲线将返回到其原始显示。

重新规格化曲线

  1. 选择要重新规格化其曲线的动画对象。
  2. “曲线图编辑器大纲视图”(Graph Editor Outliner)中,选择要重新规格化曲线的通道。
  3. 执行下列操作之一:
    • “曲线图编辑器”(Graph Editor)菜单栏中,选择“视图 > 重新规格化”(View > Renormalize)
    • “曲线图编辑器”(Graph Editor)工具栏中,单击“重新规格化曲线”(Renormalize curves)图标 ()。

    将缩放当前显示在“曲线图编辑器”(Graph Editor)的图表视图中的所有选定曲线,以适配在 -1 到 1 的范围内。仅缩放显示的曲线,而不是基础动画。

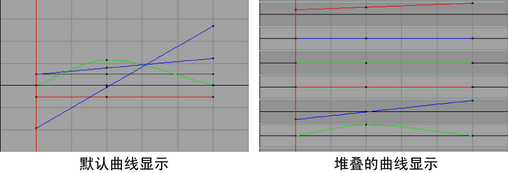

显示堆叠的曲线

默认情况下,曲线将在图表视图中重叠显示。可以切换以查看单个曲线的堆叠。

查看曲线的堆叠显示

  1. 执行下列操作之一:
    • “曲线图编辑器”(Graph Editor)菜单栏中,选择“视图 > 堆叠的曲线”(View > Stacked Curves)
    • 选择“视图 > 堆叠的曲线”(View > Stacked Curves)以打开“堆叠的曲线选项”(Stacked Curves Options)窗口,并设定其他显示选项。

    有关详细信息,请参见堆叠的曲线

    提示

    可以在“颜色设置”(Color Settings)“窗口 > 设置/首选项 > 颜色设置”(Window > Settings/Preferences > Color Settings))的“动画编辑器”(Animation Editors)区域更改堆叠的曲线背景色。

    重要信息

    在启用“堆叠的曲线”(Stacked Curves)的情况下使用“缩放关键帧工具”(Scale Keys Tool)“晶格变形器关键帧工具”(Lattice Deformer Keys Tool)时,只能修改时间值。

禁用曲线的堆叠显示

  1. “曲线图编辑器”(Graph Editor)菜单栏中,再次选择“视图 > 堆叠的曲线”(View > Stacked Curves)
提示

也可以使用“曲线图编辑器”(Graph Editor)工具栏中的“启用堆叠的曲线显示”(Enable Stacked Curve Display) “禁用堆叠的曲线显示”(Disable Stacked Curve Display) 图标快速启用和禁用“堆叠的曲线”(Stacked Curves)

仅显示直接连接的曲线

可以针对选定通道限制显示在图表视图中的曲线。

仅在图表视图中显示直接连接的曲线

  1. “曲线图编辑器大纲视图”(Graph Editor Outliner)中,选择要限制曲线显示的通道。
  2. “曲线图编辑器”(Graph Editor)菜单栏中,禁用“列表 > 显示上游曲线”(List > Show Upstream Curves)选项。

针对选定通道再次显示所有曲线

  1. “曲线图编辑器”(Graph Editor)菜单栏中,启用“列表 > 显示上游曲线”(List > Show Upstream Curves)
