以自定义颜色显示硬边

提示若要硬化边，请切换到边模式，然后双击某个边。然后选择“法线 > 硬化边”(Normals > Harden Edge)。有关硬边的信息，请参见法线 > 硬化边(Normals > Harden Edge)。

若要查看硬边，请选择“显示 > 多边形 > 硬边”(Display > Polygons > Hard Edges)。若要查看法线、切线和 Binormal，请转到对象的形状节点，然后选择“网格组件显示 > 显示法线”(Mesh Component Display > Display Normal)（或“显示切线”(Display Tangent)）。

可将硬边、法线、切线和 Binormal 显示为您选择的任何颜色。使用 MEL 脚本设置颜色首选项，如下所示：

displayRGBColor "hardedge"
displayRGBColor "hardedgeHilite"
displayRGBColor "usernormal"
displayRGBColor "normal"
displayRGBColor "tangent"
displayRGBColor "binormal"

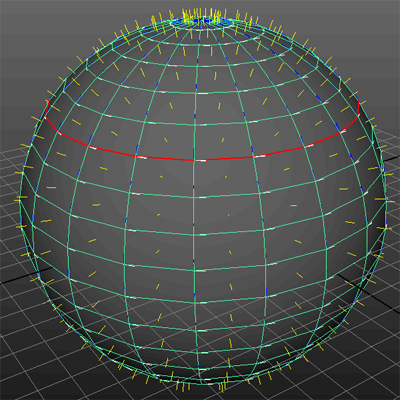

在本示例中，已应用下面的设置：

displayRGBColor "hardedgeHilite" 1 0 0
displayRGBColor "normal" 1 1 0
displayRGBColor "binormal" 0 0 1
displayRGBColor "tangent" 1 1 1

注意当“显示 > 多边形 > 硬边”(Display > Polygons > Hard Edges)处于选中状态时，将以颜色显示硬边，而以线框模式显示软边。当“显示 > 多边形 > 软边/硬边”(Display > Polygons > Soft/Hard Edges)处于选中状态时，将以点画模式显示软边，而以线框模式显示硬边。
