波浪变形器示例

涟漪动画

通过在 NURBS 上或多边形曲面上使用波浪变形器，可以创建涟漪效果。该示例显示了如何在 NURBS 平面上创建简单的涟漪效果。

创建 NURBS 平面

1. 若要创建 NURBS 平面，除了将“宽度”(Width)设定为 20，将“U 面片”(U Patches)设定为 40，以及将“V 面片”(V Patches)设定为 40 以外，使用默认创建选项。

创建波浪变形器

1. 选中平面后，使用以下创建选项为平面创建波浪变形器：

   最小半径(Min Radius)

   0

   最大半径(Max Radius)

   1

   振幅(Amplitude)

   0.2

   波长(Wavelength)

   0.4

   衰减(Dropoff)

   1

   偏移(Offset)

   0

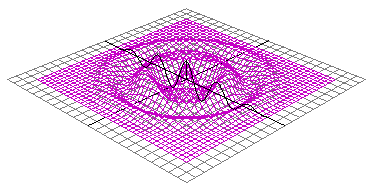

结果如下：

接下来，您将在第 1、10 和 20 帧处设定关键帧。

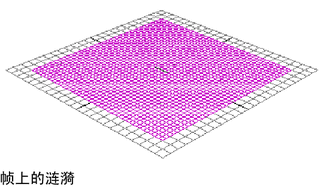

在第 1 帧处设定关键帧涟漪

1. 在“时间滑块”(Time Slider)中，选择第 1 帧。
2. 在“通道盒”(Channel Box)中，设定 wave1 的属性，如下所示：

   振幅(Amplitude)

   0.0

   最大半径(Max Radius)

   0.1



3. 为所有 wave1 的属性设定关键帧。

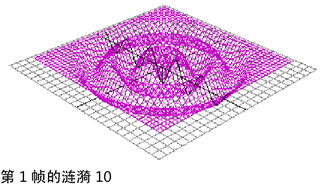

第 10 帧处设定关键帧涟漪

1. 在“时间滑块”(Time Slider)中，选择第 10 帧。
2. 在“通道盒”(Channel Box)中，设定 wave1 的属性，如下所示：
   • 振幅(Amplitude)：-0.2（负值允许降低第一个微波）
   • 衰减位置(Dropoff Position)：0.5
   • 最大半径(Max Radius)：1

   结果如下所示：


3. 为所有 wave1 的属性设定关键帧。

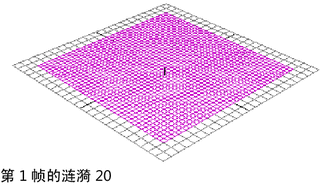

第 20 帧处设定关键帧涟漪

1. 在“时间滑块”(Time Slider)中，选择第 20 帧。
2. 在“通道盒”(Channel Box)中，设定 wave1 的属性，如下所示：
   • 最小半径(Min Radius)：1
   • 振幅(Amplitude)：-0.1

   结果如下所示：


3. 为所有 wave1 的属性设定关键帧。

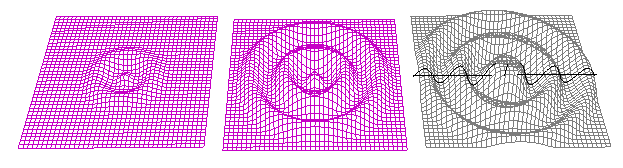

查看涟漪

1. 拖动或播放动画。
2. 可以通过继续调整波浪变形器的属性创建更加错综复杂的涟漪效果。也可以将其他波浪或正弦变形器应用到平面以获得更复杂的结果。
   提示可以编写驱使波浪衰减的表达式，而不是为“衰减位置”(Dropoff Position)属性设置动画。该表达式如下所示：

   wave1.offset = wave1.wavelength * .25;
