编辑 NURBS > 缝合 > 缝合边工具(Edit NURBS > Stitch > Stitch Edges Tool)





相关主题

编辑 NURBS > 缝合 > 缝合边工具(Edit NURBS > Stitch > Stitch Edges Tool) >

以下是“缝合边工具”(Stitch Edges Tool)窗口中将显示的选项。

混合(Blending)

“位置”(Position)可缝合位置连续性的曲面。

“切线”(Tangent)可缝合切线连续性的曲面。

注意

“缝合工具”(Stitch Tool)不会更改 CV 或 UV 参数化的数量。它可以修改 CV 位置,使其尽可能拥有更多的位置,且尽可能保持切线连续性。

设置边的权重(Weighting on Edge)

在缝合边之前,两个选定等参线将在加权模式中平均化。两个曲面均会修改,以便沿该平均化的等参线与切线连续性会合。可以将权重指定给选定等参线。

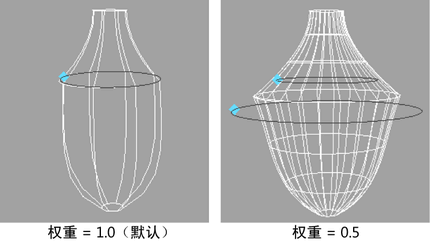

默认情况下,权重 1.0 和 0.0 已指定给第一个和第二个选定等参线。从效果上来说,这会修改第二个曲面上的 CV,使该曲面具有第一个曲面的切线连续性。如果将非零权重指定给两个选定等参线,则两个曲面上的 CV 均会修改,以实现切线连续性。

在构建历史启用的情况下,可以在创建缝合之后修改权重。选择在缝合期间创建的“avgCurve”节点,然后显示“属性编辑器”(Attribute Editor)

可以拖动操纵器选择性地沿等参线改变要一起加权的部分。这些部分是两个曲面中要在缝合在一起的部分。

提示

若要查看根据平均节点计算的曲线,请在平均节点上选择“显示操纵器工具”(Show Manipulator Tool)。该操纵器仅提供视觉线索,且无法进行编辑。

沿边采样数(Samples Along Edge)

缝合曲面的 CV 是通过沿曲面对边进行采样来确定的,其中,曲面是指需要针对切线连续性进行修改的曲面。可以明确地设定“沿边采样数”(Samples Along Edge),以闭合缝合曲面上的任何位置间隙。采样数越高,性能越慢。这与“通道盒”(Channel Box)“属性编辑器”(Attribute Editor)中的“stitchSrf”节点的“步长计数”(Step Count)相同。

层叠缝合节点(Cascade Stitch Node)

如果“层叠缝合节点”(Cascade Stitch Node)已启用,则缝合操作会忽略之前在曲面中进行的任何缝合操作。如果禁用,且曲面中已执行缝合操作,则将使用上一个操作中的缝合节点。默认为启用。

保持原始(Keep Original)

如果“保持原始”(Keep Original)已启用,则将在原始输入曲面上创建缝合曲面。通过这种方式,如果对结果不满意,则可以移动结果曲面,并使用不同选项设置重新缝合新曲面。

如果禁用,则缝合操作将替换正在缝合的曲面。
