编辑 NURBS > 开放/闭合曲面(Edit NURBS > Open/Close Surfaces)





在开放和闭合/周期之间转化曲面。

相关主题

编辑 NURBS > 开放/闭合曲面(Edit NURBS > Open/Close Surfaces) >

曲面方向(Surface Direction)

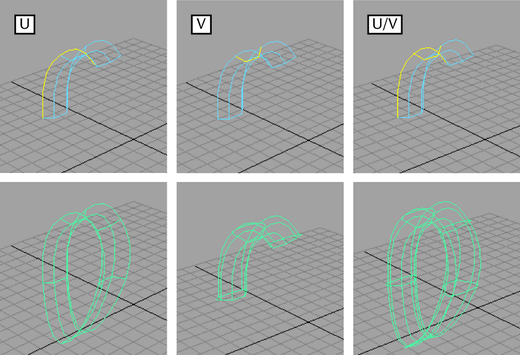

通过“曲面方向”(Surface Direction)选项、“U”“V”“二者”(Both),可以选择曲面在哪个方向是开放或周期性的。下图显示了这些选项如何用于闭合有倒角的曲线。

形状(Shape)

“忽略”(Ignore)不会保留原始选择的形状。

“保留”(Preserve)会根据需要添加或删除控制点以保留原始曲面的形状。该选项是默认设置。

“混合”(Blend)会尝试强制对输入曲面施加连续性,并使用混合偏移设置确定将出现的平滑度。

注意

如果端点相接,可以在启用“保留”(Preserve)设置时闭合它们,您可能会接收到相互交叉的 CV,并在移动 CV 时在曲面中导致循环。在这些情况下,请改为启用“混合”(Blend)设置。

混合偏移(Blend Bias)

改变新曲面的连续性程度;值越大,原始曲面的切线的扭曲程度会随之增加。

插入结(Insert Knot)

仅当选择“形状”(Shape)对应的“混合”(Blend)选项时,该选项才可用。将会沿接合缝插入结,并允许您为“插入参数”(Insert Parameter)设定值。

插入参数(Insert Parameter)

控制插入的结对混合变形的影响程度。

保持原始(Keep Original)

设定在开放/闭合后是否保留原始曲线或曲面。

选择等参线来更改周期方向

可以从选项窗口选择希望曲面在哪个方向是周期性的,也可以单击来选择曲面上的等参线。执行该操作时,会覆盖选项窗口的中“曲面方向”(Surface Direction)设置。
