编辑曲线 > 对齐曲线(Edit Curves > Align Curves)





对齐曲线的端点。

相关主题

编辑曲线 > 对齐曲线(Edit Curves > Align Curves) >

附加(Attach)

接合曲线。如果启用该选项,请禁用“构建历史”(construction history),否则变换曲线时其将发生奇怪的变形。

多点结(Multiple Knots)

“保持”(Keep)在附加区域创建多点结,这使得可以在该处打破曲率连续性。

“移除”(Remove)删除尽可能多的结,而不会更改附加区域的形状。

连续性(Continuity)

选择曲率在两个点末端的会合方式。

“位置”(Position)使两个点正好会合。

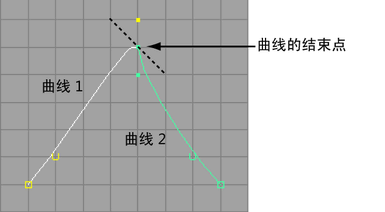

“切线”(Tangent)使两点处的切线匹配。

“曲率”(Curvature)使两个点在曲率的相同拱坝处会合。选中该选项后,曲率比例滑块将可用。

修改位置(Modify Position)

选择如何定位曲线。

“第一个”(First)会将整个第一条曲线移动到第二条曲线。

“第二个”(Second)会将整个第二条曲线移动到第一条曲线。

“二者”(Both)会同时将动两条曲线移动到中间位置。

修改边界(Modify Boundary)

选择要定位的曲线的边界。

“第一个”(First)会将第一条曲线的选定点移动到第二条曲线。

“第二个”(Second)会将第二条曲线的选定点移动到第一条曲线。

“二者”(Both)会同时将两条曲线的选定点移动到中间位置。

修改切线(Modify Tangent)

选择要修改其切线的曲线。

“第一个”(First)会调整选定的第一条曲线的切线。

“第二个”(Second)会调整选定的第二条曲线的切线。

切线比例 1 和切线比例 2 (Tangent Scale First and Second)

选择要修改其切线的曲线。

“第一个”(First)会增加或减少选定的第一条曲线的切线幅值。

“第二个”(Second)会增加或减少选定的第二条曲线的切线幅值。

曲率比例 1 和曲率比例 2 (Curvature Scale First and Second)

选择要修改其曲率的曲线。

“第一个”(First)会增加或减少选定的第一条曲线的曲率。

“第二个”(Second)会增加或减少选定的第二条曲线的曲率。

保持原始(Keep Original)

保留原始曲线并对齐曲线的副本。
