nCloth 衬衫

扣上衬衫的纽扣

在本示例中，目标是扣上衬衫的两片衣襟，而不让它们散开。

创建纽扣模板

1. 选择窗口 > 大纲视图(Window > Outliner)。

   此时，Maya 会显示“大纲视图”(Outliner)。

2. 在“大纲视图”(Outliner)中选择 hairSystem1Follicles。
3. 在主菜单上选择显示 > 对象显示(Display > Object Display) > 模板(Template)。

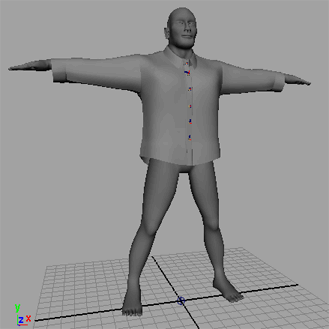

   纽扣更改为线框显示。如果单击纽扣，则将无法对其进行选定。在扣衬衫的纽扣并需要选定指定顶点时，此操作很有用。

把衬衫的两襟扣在一起

1. 转到播放范围的开头。
2. 在衬衫上单击鼠标右键 ()，然后从出现的标记菜单中选择“顶点”(Vertex)。

   Maya 即会显示 nCloth 的顶点。

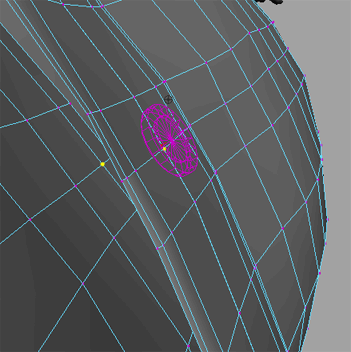

3. 选择衬衫上纽扣正下方的顶点，然后按住 键并单击衬衫下方最近的顶点，以将其包含在选择中。

   注意

   如果按照如上所述方式选择两个顶点有困难，可以将显示模式更改为“线框”(Wireframe)模式”（热键：4），以便顺利进行选择。

4. 选择 nConstraint > 组件到组件(nConstraint > Component to Component)。
5. 在“属性编辑器”(Attribute Editor)中，选择“DynamicConstraint1”选项卡。
6. 在“动态约束属性”(Dynamic Constraint Attributes)部分中，将“约束方法”(Constraint Method)设定为“橡皮筋”(Rubber Band)。
7. 选择 nCache > 创建新缓存(nCache > Create New Cache)。

   Maya 会自动播放 nCloth 模拟，并将其作为缓存保存到磁盘中。

8. 播放模拟。

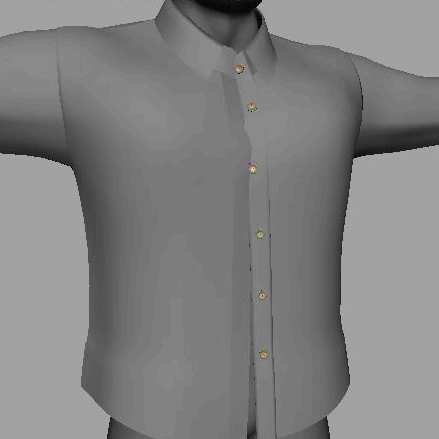

   现在衬衫已松散地穿在身体上，但衬衫的两襟已在所约束的纽扣处扣在一起。


9. 转到播放范围的开头。
10. 选择窗口 > 大纲视图(Window > Outliner)。

    Maya 会显示“大纲视图”(Outliner)窗口。

11. 在“大纲视图”(Outliner)窗口，选择 DynamicConstraint1。
12. 按删除 () 键删除约束。
13. 在衬衫上单击鼠标右键 ()，然后从出现的标记菜单中选择“顶点”(Vertex)。
14. 与第三步和第四步中对第三个纽扣所做的操作相同，按住 键并单击每个纽扣下的顶点以及衣襟下方各自最近的顶点。
15. 选择nConstraint > 组件到组件(nConstraint > Component to Component)。
16. 在“动态约束属性”(Dynamic Constraint Attributes)部分中，将“约束方法”(Constraint Method)设定为“橡皮筋”(Rubber Band)。
17. 在“大纲视图”窗口中，选择 hairSystem1Follicles，然后选择显示 > 对象显示(Display > Object Display) > 取消模板(Untemplate)。

    纽扣将再次在场景视图中显示。

18. 选择nCache > 创建新缓存(nCache > Create New Cache)。

    Maya 会自动播放 nCloth 模拟，并将其作为缓存保存到磁盘中。

19. 播放模拟。

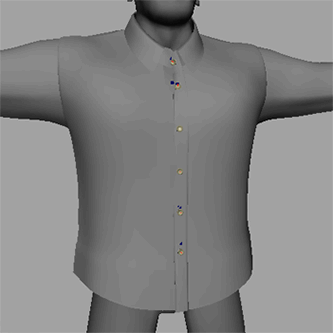

    衬衫的两襟在每个纽扣处仍扣在一起。



改进衬衫的行为

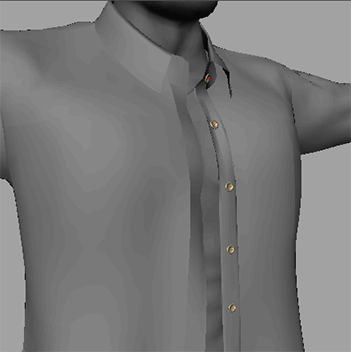

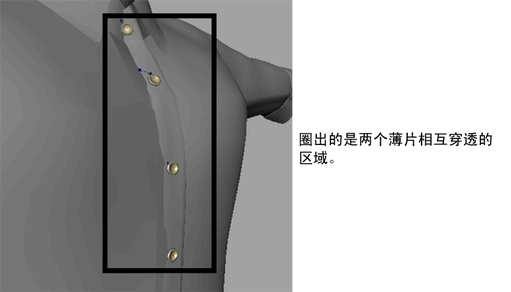

虽然衬衫已扣上纽扣，但用户会注意到整体外观看起来还有些不对。布面看起来拉伸过度，两片衣襟在某些点互相穿透。现在，需要进行一些调整，来解决此问题。

改善 nCloth 衬衫的外观

1. 转到播放范围的开头。
2. 选择衬衫。
3. 在“属性编辑器”(Attribute Editor)中，选择 nClothShape1。
4. 在“碰撞”(Collisions)部分，如下所述设置属性：
   • 自碰撞标志(Self Collision Flag)：顶点面(VertexFace)
   • 自碰撞宽度比例(Self Collide Width Scale)：1
   • 厚度(Thickness)：0.017
5. 在“动力学特性”(Dynamic Properties)部分，如下所述设置属性：
   • 拉伸阻力(Stretch Resistance)：100
   • 压缩阻力(Compression Resistance)：40
   • 弯曲阻力(Bend Resistance)：1
6. 选择nCache > 创建新缓存(nCache > Create New Cache)。

   Maya 会自动播放 nCloth 模拟，并将其作为缓存保存到磁盘中。

7. 播放模拟。

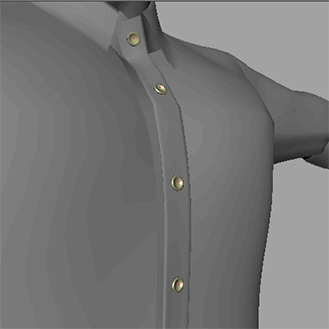

   现在，衬衫的两襟正确碰撞，不再互相穿透。



绘制衬衫的特性

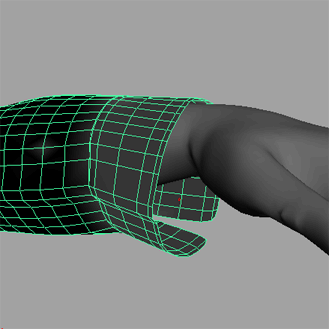

用户可能会注意到，尽管现在碰撞是正确的，但衬衫的某些部位仍不能像真实的布料般做出反应。最明显的是，衣领和袖口显得太宽松，而真实的衬衫则是笔挺的。通过绘制顶点特性可以修复此问题。

加固衣领和前襟

1. 转到播放范围的开头。
2. 选择衬衫，然后选择nMesh > 绘制顶点特性(nMesh > Paint Vertex Properties) > 输入吸引(Input Attract)。

   光标将变为 Artisan 笔刷。

3. 打开“工具编辑器”(Tool Editor)。
4. 如下所述调整工具设置：
   • 半径 (U)(Radius(U))：0.3
   • 半径 (V)(Radius(V))：0.3
   • 值(Value)：0
5. 单击“整体应用”(Flood)。

   为衬衫整体应用黑色，表示对输入网格没有吸引力。

6. 将“值”(Value)设定为 1。

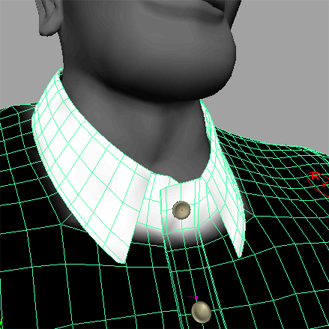

7. 使用 Artisan 笔刷，绘制衬衫的衣领。

8. 将“值”(Value)设定为 0.2。
9. 使用 Artisan 笔刷，绘制衬衫的袖口。

10. 选择nCache > 创建新缓存(nCache > Create New Cache)。

    Maya 会自动播放 nCloth 模拟，并将其作为缓存保存到磁盘中。

11. 播放模拟。

    现在，衣领已足够笔挺，袖口轻微下垂，但均保持其各自的形状。

改进衬衫的外观

平滑衬衫外观

1. 转到播放范围的开头。
2. 选择衬衫。
3. 在“多边形”(Polygons)菜单集中选择“网格 > 平滑”(Mesh > Smooth)。
4. 在“nDynamics”菜单集中选择nCache > 创建新缓存(nCache > Create New Cache)。

   Maya 会自动播放 nCloth 模拟，并将其作为缓存保存到磁盘中。

5. 播放模拟。

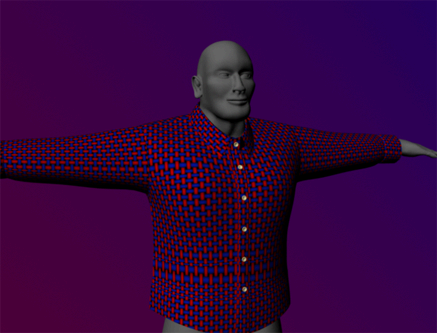

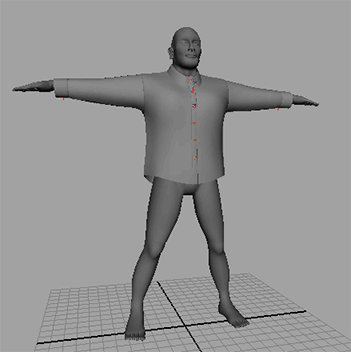

衬衫的韧性更好，并且其流动方式也如同真实布料一般。
