Извлечение замыкающих поверхностей как объектов

Программа Showcase позволяет выбрать замыкающие поверхности объекта и извлечь их как новые объекты. Другими словами, можно взять смоделированный отдельный объект и разделить его на отдельные объекты. Затем можно выполнять манипуляции с этими объектами, как и с любыми другими объектами: применять материалы, создавать анимации и т. д.

Ниже приведены некоторые примеры того, как это можно использовать.

• Можно извлечь наличник двери как новый объект, а затем применить к наличнику новый материал, например латунь.
• Можно извлечь компоненты откидывающегося кресла, чтобы создать различные режимы для каждой части, например для спинки, сиденья и подножки.

Выбор и извлечение замыкающих поверхностей как объектов

Прежде чем можно будет выбрать участки, которые следует извлечь, необходимо открыть окно "Извлечь замыкающие поверхности как новый объект". Щелкните области, чтобы их выбрать. Нельзя выбирать области для извлечения с помощью рамки выбора.

Чтобы выбрать замыкающие поверхности (части объекта) для извлечения в качестве объектов, выполните следующие действия.

1. В режиме "Разработка" выберите "Правка" > "Зафиксировать замыкающие поверхности объекта" > "Извлечь замыкающие поверхности как новый объект".


   Откроется окно "Извлечь замыкающие поверхности как новый объект". Все объекты в сцене приобретают фиолетовый оттенок. Это означает, что их можно выбрать для извлечения.


2. В сцене щелкните элементы объекта, которые требуется извлечь. Продолжайте щелкать мышью другие элементы в видовом экране, чтобы добавить их к выбору.

   Выбранные замыкающие поверхности отображаются серым цветом.


3. Чтобы отменить выбор замыкающих поверхностей, щелкните их повторно. Для отмены выбора всех выбранных элементов в окне выберите команду Отменить выбор.

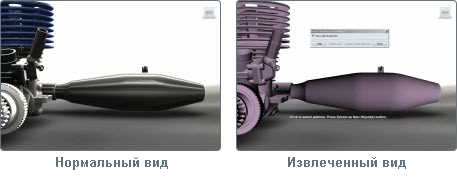

4. Для переключения между текущим состоянием видового экрана и его состоянием до входа в режим извлечения следует снять и установить в окне флажок "Показать выбранные замыкающие поверхности".
5. Чтобы отменить действие, не извлекая какие-либо объекты, нажмите кнопку Отмена или клавишу Esc.

Для извлечения выбранных замыкающих поверхностей выполните следующие действия.

• Когда выбраны все замыкающие поверхности, которые требуется извлечь, нажмите кнопку "Извлечь как новые объекты" в окне.

Замыкающие поверхности извлекаются как один или несколько новых объектов и выбираются в видовом экране.

Работа с новыми объектами

После выполнения извлечения необходимо учитывать следующее.

• Можно отменить извлечение, последовательно выбрав "Правка" > "Отмена". Отмену необходимо выполнить дважды: один раз, чтобы отменить выбор нового объекта, а затем еще раз для отмены извлечения.

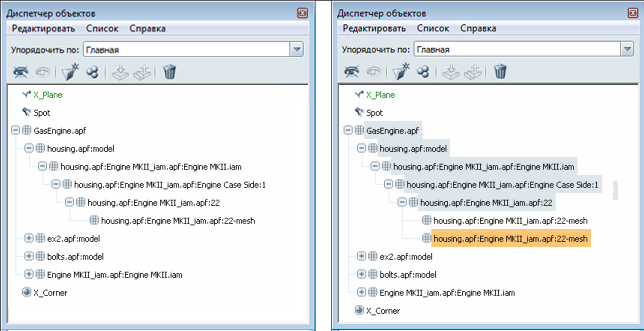

• Извлеченный объект наследует имя исходного объекта. В диспетчере объектов новый объект отображается как одноуровневый элемент соответствующего исходного объекта.

• При выборе нескольких элементов одного объекта эти части извлекаются вместе как один объект.

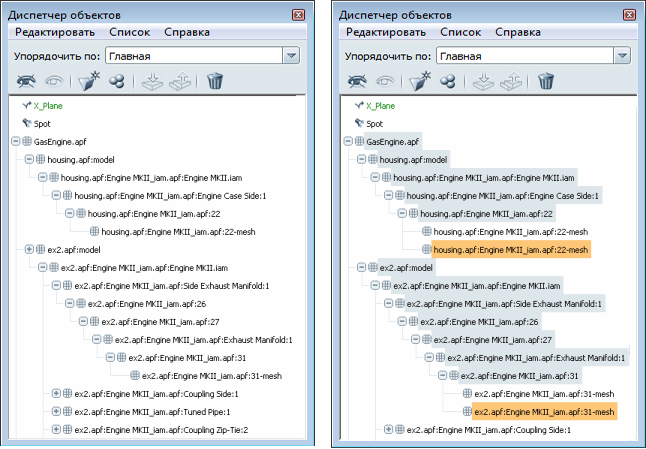

• Если извлечь несколько выбранных элементов из нескольких объектов, они будут извлечены как отдельные объекты.
