Изменение свойств отображения поперечного сечения

Выбор поперечного сечения

• Щелкните его значок в слое поперечных сечений. Поперечное сечение будет выделено в сцене.

Существуют два компонента поперечного сечения, которые видны на экране.

• Ручка. Это плоскость (или набор плоскостей для углового поперечного сечения), пересекающая объект.
• Контур. Это линии, которые указывают, где поверхности объектов пересекаются плоскостями.


Включение и выключение контуров

1. Щелкните правой кнопкой мыши значок в слое поперечных сечений и выберите Свойства.

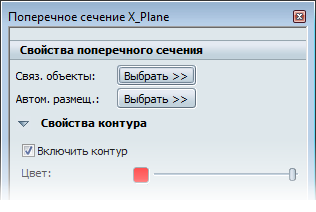

2. Установите или снимите флажок Включить контур в окне свойств, которое откроется.

Чтобы переключить видимость ручек, нажмите Shift-X. Или же можно щелкнуть правой кнопкой мыши ручку и выбрать команду Скрыть ручки поперечного сечения. Чтобы снова отобразить ручку, выберите "Параметры" > "Показать ручки поперечного сечения".

Изменение цвета ручки и контура

1. Щелкните правой кнопкой мыши значок в слое поперечных сечений и выберите Свойства.
2. Щелкните палитру цветов в окне свойств, которое откроется.
3. Выберите новый цвет с помощью средства выбора цвета, а затем закройте его.
4. В окне свойств поперечного сечения сделайте цвет темнее или светлее с помощью шейдера цвета.

Цвет контура изменится в соответствии с выбором. Ручка также приобретет тот же цвет. Это помогает различать поперечные сечения, когда их много в сцене.

Поперечные сечения можно скрывать так же, как и объекты. См. раздел Скрытие и отображение объектов. Если поперечное сечение скрыто, пересекаемый им объект отображается полностью целым. Поперечные сечения можно добавлять для моделирования вариантов, а также управлять их видимостью с помощью раскадровки.
