Combinaison et séparation d'objets pour améliorer la fréquence d'images

Les modèles de production volumineux, qui possèdent généralement des centaines de pièces constituées de milliers de surfaces et de patchs, peuvent considérablement ralentir les performances de rendu matériel (fréquence d'images) lors de la création interactive ou de la présentation de la scène.

Vous pouvez améliorer les performances d'interaction (même avec plusieurs modèles de production chargés et affichés côte à côte) en combinant des objets dans l'organisateur. La combinaison d'objets permet d'aplanir la hiérarchie d'objet sélectionnée pour accélérer la fréquence d'images. Cependant, pour éviter la perte de données (par exemple, les attributions de matériaux), vous devez suivre les instructions et éventuellement modifier votre flux de travail.

Suivez ces directives pour combiner des noeuds sans perdre de données importantes :

• Evitez de combiner des objets appartenant à différents comportements ou alternatives. Si vous combinez les objets, les attributions peuvent être perdues, et vous devez alors les rétablir.
• Les ombres ambiantes pré-calculées peuvent être modifiées si vous combinez des géométries mixtes (par exemple, polygones et NURB). Avant la combinaison, l'occlusion est appliquée différemment à différents types de données (pour les NURB, à l'aide de textures ; pour les polygones, à l'aide des couleurs de sommet) ; après la combinaison, les textures des NURB et des polygones sont ignorées et toute l'occlusion est basée sur les sommets.
• Si vous combinez un projecteur d'ombres, l'intégralité du noeud constituera un projecteur d'ombres pour cette lumière.
• La combinaison d'objets qui semblent avoir la même texture peut entraîner le déplacement ou la mise à l'échelle inattendue de la texture. Dans ce cas, replacez la texture sur l'objet.
• Vous ne pouvez pas combiner un noeud qui comporte déjà des objets combinés ; dans ce cas, le bouton et l'élément de menu Combiner ne sont pas disponibles. Une autre méthode consiste à séparer le noeud, puis à le combiner à nouveau à un niveau supérieur de la hiérarchie.
• La combinaison ne doit être effectuée que si vous êtes certain que la géométrie ne subira aucune autre modification. Si vous combinez puis décidez de mettre à jour ou de recommencer le maillage par approximation de votre modèle en raison de modifications effectuées dans l'application d'origine, vous risquez de rencontrer des problèmes avec la géométrie.
• Lorsque vous combinez plusieurs objets avec différents matériaux, le premier matériau détecté est appliqué à tous les objets. Par exemple :
  • L'objet A est combiné avec le matériau A
  • L'objet B est combiné avec le matériau B

  Si vous combinez ces deux objets, vous obtenez :

  • L'objet C combiné avec le matériau A
• Si vous souhaitez animer des objets, conservez les objets distincts.

Pour combiner des objets :

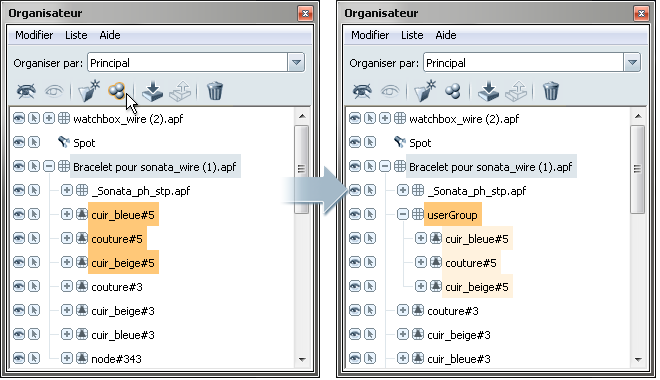

1. Dans l'Organisateur, sélectionnez les objets que vous souhaitez combiner, puis regroupez-les. Les objets sont regroupés dans un seul dossier.

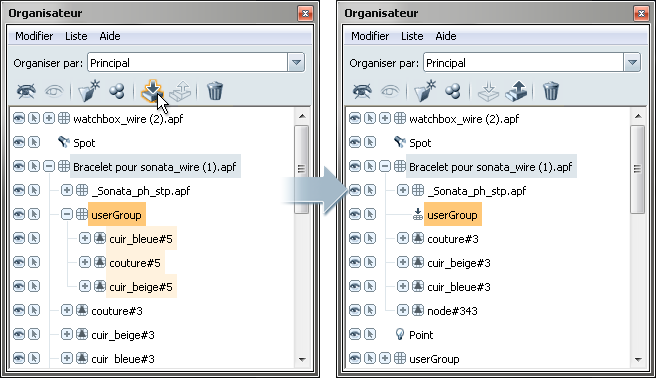

2. Cliquez avec le bouton droit sur le dossier contenant les objets groupés et sélectionnez Combiner. Les objets sont combinés et vous ne pouvez plus développer le noeud pour en afficher le contenu.

   Remarque

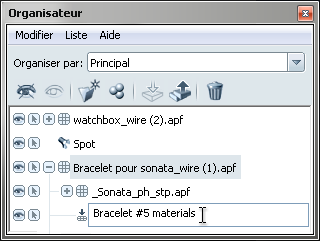

   Cliquez deux fois sur le dossier pour lui donner un nom plus évocateur.



Vous pouvez séparer les objets combinés pour accéder aux composants de la géométrie afin de les modifier (par exemple, pour faire basculer les normales, pour supprimer les surfaces dupliquées ou pour scinder la géométrie afin d'ajouter différentes alternatives ou comportements).

La séparation n'est pas identique à l'annulation de la combinaison (Edition > Annuler). La séparation conserve la hiérarchie de l'objet, mais vous donne accès aux objets combinés ; l'annulation rétablit les hiérarchies d'objet d'origine de la scène.

Pour séparer des objets :

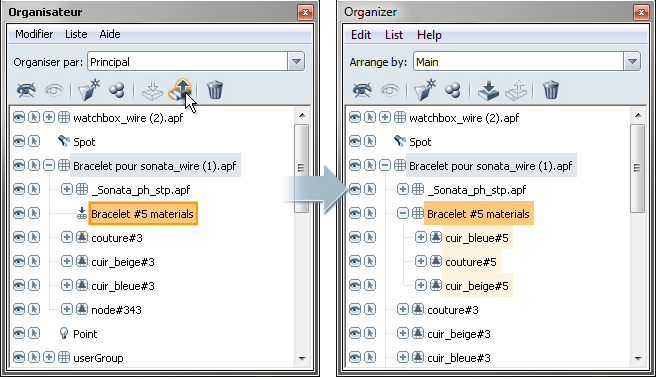

1. Dans l'Organisateur, sélectionnez les objets que vous voulez séparer.
2. Cliquez avec le bouton droit de la souris sur les objets, puis sélectionnez Séparer. Les objets sont séparés et vous pouvez développer le noeud pour en afficher le contenu.
