Anzeigen von Objekten in voller Größe auf großen Bildschirmen





Möglicherweise möchten Sie orthogonale Ansichten in Originalgröße (1:1) anzeigen, insbesondere wenn Sie etwas auf einem großen Bildschirm präsentieren. Um diese Funktion verwenden zu können, müssen Sie (oder ein Kollege vor Ort) zwei Linien auf dem großen Bildschirm messen.

Um eine Sitzung moderieren zu können, müssen Sie Showcase Professional verwenden. Sie können einer Sitzung aus jeder beliebigen Version von Autodesk Showcase beitreten.

Einrichten der 1:1-Kalibrierung der Anzeige

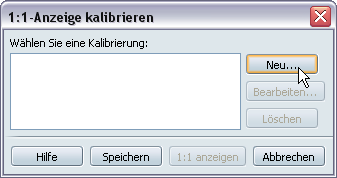

  1. Wählen Sie in beiden Systemen Ansicht > 1:1-Anzeige kalibrieren aus. Mit anderen Worten, führen Sie dies auf dem Host-Rechner und dem Client-Rechner (großer Bildschirm) aus.

    Das Fenster 1:1-Anzeige kalibrieren wird angezeigt.

  2. Klicken Sie auf Neu.

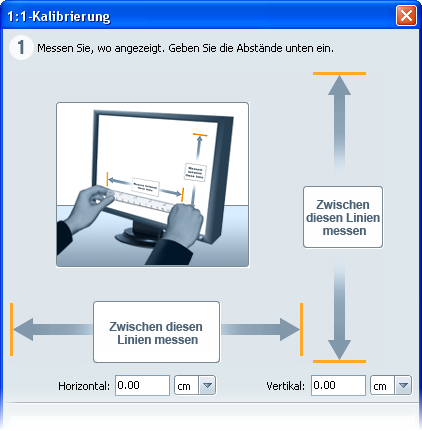

  3. Das Fenster 1:1-Kalibrierung wird angezeigt.
  4. Messen Sie auf dem großen Bildschirm die beiden Linien, die im Fenster angezeigt werden. Verwenden Sie ein Lineal oder Maßband.
    Anmerkung

    Die Linien sollten die gleiche Länge haben. Wenn sie unterschiedliche Längen haben, sind die Pixel in der Anzeige nicht quadratisch. In diesem Fall ist keine 1:1-Anzeige möglich.

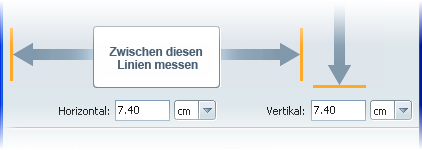

  5. Geben Sie auf dem Host-Rechner die Messungen in die Felder Horizontal und Vertikal ein.

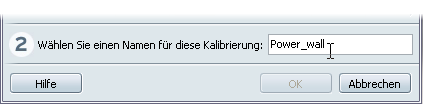

  6. Geben Sie einen Namen für diese bestimmte Kalibrierung an.
  7. Klicken Sie auf OK.

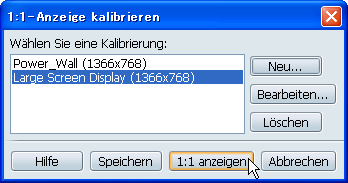

  8. Die Kalibrierung wird im Fenster 1:1-Anzeige kalibrieren angezeigt. Die aktuelle Auflösung der Anzeige wird ebenfalls aufgeführt.
    Anmerkung

    Klicken Sie auf Neu, um weitere Kalibrierungen für andere Bildschirme hinzuzufügen. Klicken Sie auf Bearbeiten, um ausgewählte Kalibrierungen zu ändern, und Löschen, um sie zu löschen.

Anzeigen von Objekten 1:1

  1. Wiederholen Sie die zuvor beschriebenen Schritte, um die 1:1-Anzeige zu kalibrieren.
  2. Wechseln Sie zu einer orthogonalen Ansicht mit dem ViewCube (Vorne, Hinten, Links, Rechts usw.).
  3. Wählen Sie Ansicht > 1:1 anzeigen aus.
  4. Wenn Sie dazu aufgefordert werden, wählen Sie die Kalibrierung aus, die Sie verwenden möchten, und klicken Sie auf 1:1 kalibrieren.
  5. Die orthogonale Ansicht wird 1:1 angezeigt.
  6. Wenn Sie die Ansicht vergrößern, verkleinern oder senken und die 1:1-Anzeige wieder herstellen möchten (oder wenn Sie zu einer weiteren orthogonalen Ansicht wechseln möchten), wählen Sie die orthogonale Ansicht erneut, und wählen Sie dann Ansicht > 1:1-Anzeige.

    Während der 1:1-Anzeige weist ViewCube ein unterschiedliches Verhalten auf:

    • Das Wechseln zwischen orthogonalen Ansichten erfolgt in einzelnen Sprüngen anstatt mit animierten Übergängen.
    • Wenn beim Klicken auf ViewCube ein Objekt ausgewählt ist, befindet sich der Mittelpunkt auf dem Objekt, die Ansicht wird jedoch nicht angepasst.
    • Wenn beim Klicken auf ViewCube kein Objekt ausgewählt ist, wird der Mittelpunkt basierend auf dem gesamten Modellbereich festgelegt, die Ansicht wird jedoch nicht angepasst.

Ausblenden der Benutzeroberfläche auf einem großen Bildschirm

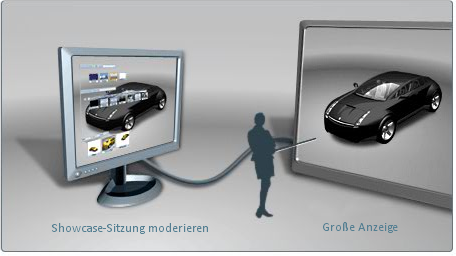

Sie können ein Modell auf einem großen Bildschirm präsentieren, ohne dass die Zielgruppe die Benutzeroberfläche sieht. Dies ist möglich, indem Sie einen separaten Client-Rechner mit Showcase Viewer für die große Anzeige einrichten.
